ept csatlakozó-ek az új PICMG®-specifikáció szerint
Az ept Zero8 csatlakozó-t választották az új PICMG®-specifikációba
A moduláris ipari PC-k iránti igény nagy, és a piaci elemzések szerint tovább fog növekedni. Emiatt a PICMG® egy ModBlox7 nevű munkacsoportja megállapodott egy új, gyártóktól független szabványban, amelynek célja a főként a busz- és vasúti technikavasúttechnikaában használt modulok összekapcsolása.
A ModBlox7 céljai
A ModBlox7 egy moduláris box-PC alapszabványát írja le, amely különféle funkcionális modulokból áll, mint például a CPU, a tápegység és az I/O-k. Ez az új, gyártóktól független szabvány az interoperábilis funkcionális egységek révén lehetővé teszi a felhasználók számára, hogy moduláris kialakításban széles körű eszközkombinációkat valósítsanak meg. A PICMG® célja emellett a költségek csökkentése és a fenntarthatóság előmozdítása is volt.
Az új specifikáció hatálya

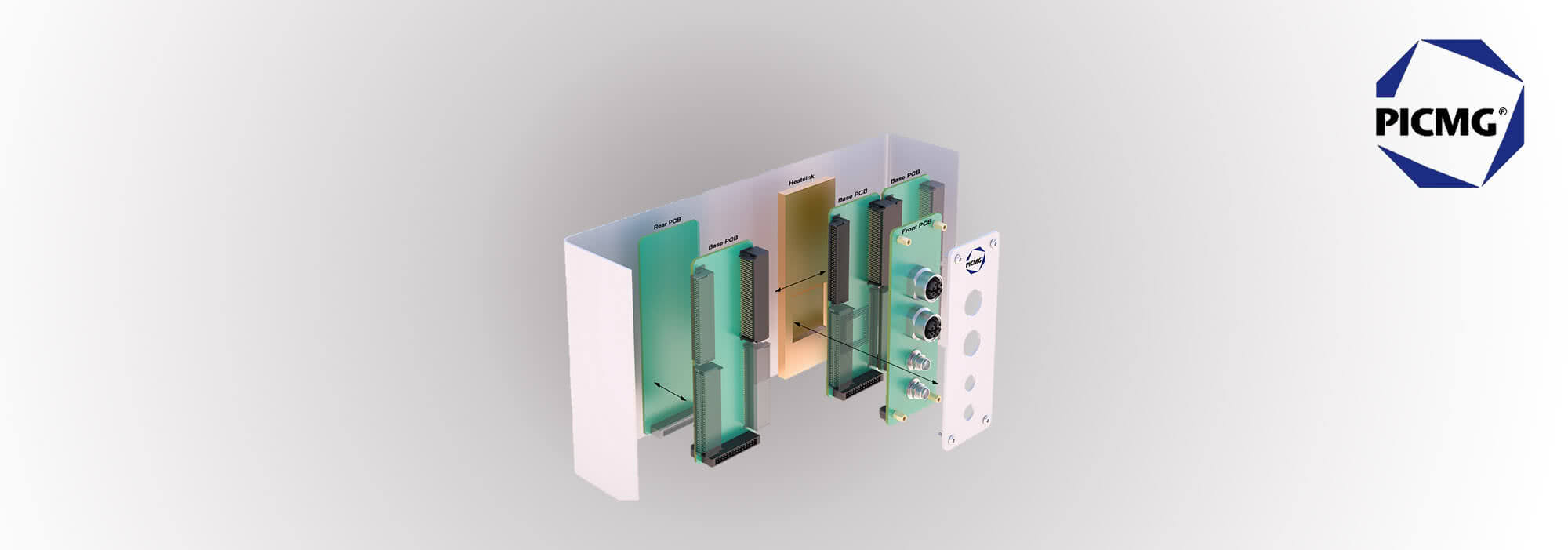

A PICMG® új specifikációja magában foglalja mind a mechanikát, mind a moduláris funkcionális egységeket, valamint az előre meghatározott pin-kiosztású csatlakozók (csatlakozó) segítségével megvalósuló elektromos csatlakozást. Egy box-PC tehát egy házból, egy vagy két tápegységből, valamint egy vagy két CPU-ból áll, amelyek mindegyike legfeljebb négy PCI-Express és legfeljebb nyolc USB-alapú I/O-val rendelkezik. Minden modul pedig az egység összetettségétől függően legfeljebb három egymásra helyezett nyomtatott áramköri lapot tartalmazhat. A box-PC méretei magasságban és mélységben előre meghatározottak. Az elülső szélesség viszont az egységek számától függően változik. Ezek pedig egy vagy több, úgynevezett 1,4 hüvelykes bővítőhelyből állhatnak. Tizenkét bővítőhely így legfeljebb 16,8 hüvelykes maximális szélességig sorolható egymás mellé.
A csatlakozókra (csatlakozó) vonatkozó követelmények
Egy moduláris eszközkonfigurációs szabvány esetében természetesen különös figyelmet kell fordítani az egyes modulok elektromos és mechanikus összekapcsolására csatlakozók (csatlakozó) segítségével. A Box-PC-k használati feltételeinek megfelelően ennek egy nagy sebességre alkalmas, SMT-es csatlakozónak kell lennie, amely nemcsak rendkívüli robusztussággal rendelkezik a telepítés során, hanem nagy tűréshatárokkal is működés közben, valamint kiemelkedő ellenállóképességgel a kedvezőtlen környezeti feltételekkel szemben. Mivel egyes alkalmazásoknál szükség van egy további csatlakozóra (csatlakozó), hogy redundanciával biztosítsák a megbízhatóságot, emellett lehetővé kell tenni több csatlakozó egyidejű használatát egy nyomtatott áramköri lapon. Ez magas eltolási kompenzációt igényel a csatlakoztatáskor, valamint tűréshatárokat az üzemeltetés során.
A Zero8 mint a választott csatlakozó (csatlakozó)
A ModBlox7-bizottság a csatlakozógyártó ept Zero8 termékében talált olyan csatlakozót (csatlakozó), amely alkalmas a sokrétű követelmények teljesítésére. A 0,8 mm-es raszter-űrrel rendelkező SMT-Stecker egy nagy termékcsaládból származik, amely különböző típusokkal, beépítési magasságokkal és pólusszámokkal, valamint opcionális EMC-árnyékolás rendelkezik. A ModBlox7 specifikációhoz a hajlított, 80 pólusú változatot használják, amely így lehetővé teszi a szomszédos egységek nyomtatott áramköri lapjainak vízszintes összekapcsolását. A megbízhatóságot biztosító redundancia érdekében a specifikáció szerint két Zero8 csatlakozó egyidejű használata is megengedett. Ezt a telepítéskor 0,7 mm-es eltoláskiegyenlítés, valamint üzemeltetés közben 0,4 mm-es tűréshatárok teszik lehetővé. Ellenkező esetben a modulok csatlakoztatáskor megsérülhetnek. A Zero8 további
előnye, hogy nagy áramerősségű áramok és nagy sebességű jelek egyidejű továbbítására is alkalmas. Ami elsőre összeegyeztethetetlennek tűnik, a csatlakozó (csatlakozó) kialakítása és a megfelelő pin-elrendezés kombinációjával teljes mértékben megvalósítható, így helyet és költségeket takarít meg.

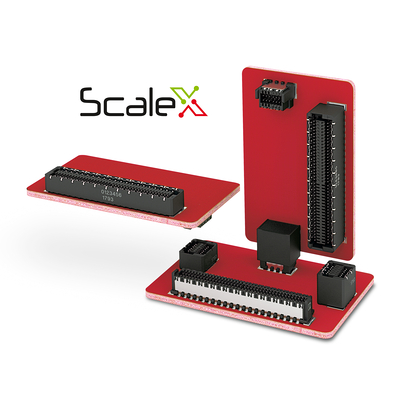

A nemtől független ScaleX csatlakozási technológiájának köszönhetően, amely egymásba fonódó kés- és anya csatlakozókat tartalmaz, a Zero8 emellett rendkívüli érintkezési biztonsággal rendelkezik, és így rezgés és rázkódás esetén is megbízható jelátvitelt garantál.
További információk a termékről itt találhatók:
Zero8 »
előnye, hogy nagy áramerősségű áramok és nagy sebességű jelek egyidejű továbbítására is alkalmas. Ami elsőre összeegyeztethetetlennek tűnik, a csatlakozó (csatlakozó) kialakítása és a megfelelő pin-elrendezés kombinációjával teljes mértékben megvalósítható, így helyet és költségeket takarít meg.
A nemtől független ScaleX csatlakozási technológiájának köszönhetően, amely egymásba fonódó kés- és anya csatlakozókat tartalmaz, a Zero8 emellett rendkívüli érintkezési biztonsággal rendelkezik, és így rezgés és rázkódás esetén is megbízható jelátvitelt garantál.
További információk a termékről itt találhatók:
Zero8 »
A Zero8 az egyes egységeken belüli NYÁK-összeköttetéshez is használható
A Zero8 portfólió a CPU legfeljebb három nyomtatott áramköri lapjának mezzanin-összeköttetéseihez is pontosan illeszkedő megoldást kínál azonos telepítési feltételek mellett. A skálázható termékcsalád több csatlakozójának (csatlakozó) használata ezen felül még egy döntő előnyt jelent: így a csatlakozókat nem kell újra és újra tervezni és jóváhagyni – a felhasználó így megtakaríthatja az ezzel járó költségeket.
Interoperabilitás a költségcsökkentés és a fenntarthatóság mellett. Az új specifikáció jelentős előrelépést ígér a box-PC-k számára. A Zero8 segítségével az egyes modulok biztonságos összekapcsolása valósul meg. A specifikációt várhatóan még az első negyedévben véglegesen elfogadják.
