Float27 – Megoldásunk a „lebegő” területén
Főbb jellemzők
- 1,27 mm-es raszter
- 26,1 mm – 30,7 mm-es kártyatávolság
- ± 0,8 mm-es tűréskiegyenlítés in X- és Y-Richtung
- Bis zu 2,4 mm-es érintkezési átfedés in Z-Richtung
Előnyök
- Magas rezgés- és ütésállóság
- A dugaszolási terület és a forrasztási pont (forrasztási pont) terhelésének csökkentése
- Alacsony elmozdulási erők
Float27: Áttekintés
Egyenes anya csatlakozó
Egyenes apa csatlakozó
Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?
A Float27 SMT lebegő csatlakozó legfontosabb jellemzői

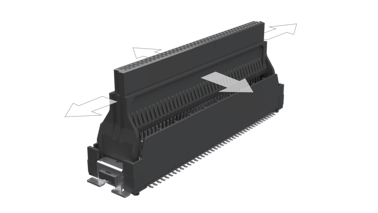

- ± 0,8 mm-es tűréskiegyenlítés
- az X- és Y-irányban
- a csatlakoztatás
- során, valamint csatlakoztatott állapotban
A Float27 csatlakozó műszaki jellemzői
A részletek áttekintése
a kés- és anya csatlakozó helyes összekapcsolásához
a középső és a szögeltérés (szögeltérés) kiegyenlítésére a csatlakoztatáskor
szilárd csatlakozás a nyomtatott áramköri laphoz
optimális feldolgozás a pontos elhelyezésnek köszönhetően
megbízható forrasztás a gyártás során
forrasztási pont nagy stabilitása és terhelhetősége
A részletek áttekintése
a biztonságos és megbízható csatlakozás érdekében
megbízható érintkezés a hengerelt, sima felületen történő érintkezés révén
magas megbízhatóság a magas tűréskiegyenlítés révén
a nagy tűréshatár kiegyenlítésének megvalósításához
Float27 nyomtatott áramköri csatlakozó

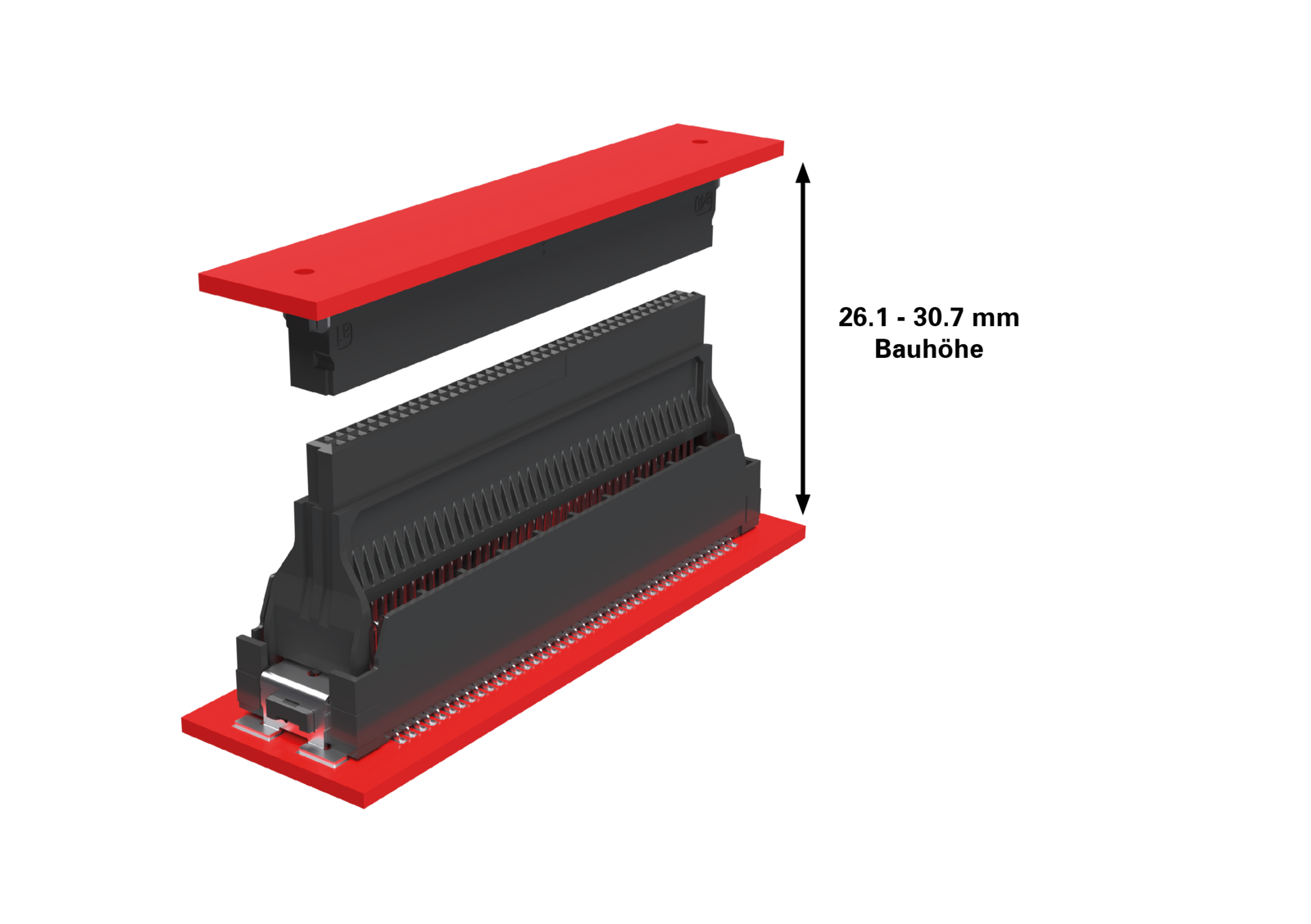

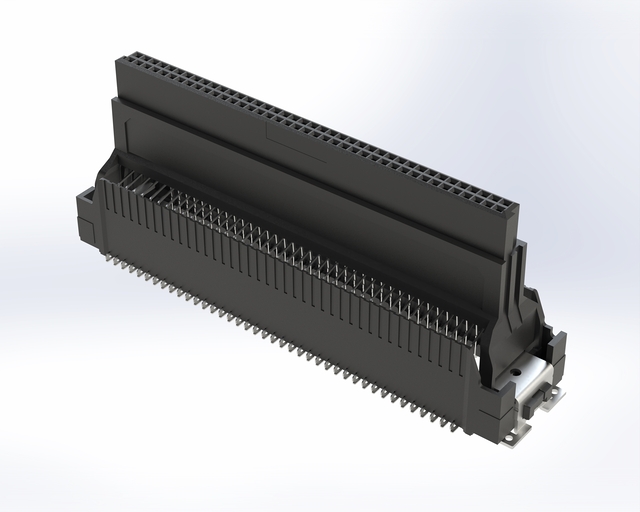

A 1,27 mm-es raszter-funkcióval rendelkező Float27 SMT-lebegő-csatlakozóink pontosan ezt és még sokkal többet is teljesítenek: akár ± 0,8 mm-es magas tűréskiegyenlítés-kiegyenlítésüknek köszönhetően kiválóan alkalmasak számos olyan alkalmazásra, amely rendkívül nagy ütés- és rezgésterhelésnek van kitéve, nagy kártyatávolságokat kell áthidalnia, és emellett automatizáltan is feldolgozható. A Float27 anya csatlakozó és a One27 apa csatlakozók különböző típusainak kombinációjával, valamint a nagy átfedési tartománynak köszönhetően gyakorlatilag bármilyen 26,1–30,7 mm közötti kártyatávolság megvalósítható. Az SMT-nyomtatott áramköri csatlakozó optimális feldolgozhatóságát mindössze 0,1 mm-es koplanaritási tűréssel garantáljuk. Ezen felül a kétágú anya érintkező biztosítja a maximális robusztusságot.
Próbálja ki a Float27-csatlakozó-eket saját maga, és rendelje meg azonnal ingyenes mintajeit!”
Dominik Dotzer, termékmenedzser, ept GmbH
GYIK: Kérdések és válaszok a Float27 SMT-Leiterplattensteckverbindernról
Hogyan lehet feldolgozni a Float27 SMT nyomtatott áramköri lap-csatlakozóeket?
A Float27 csatlakozórendszert Surface Mount Technology (SMT) technológiával dolgozzák fel, így közvetlenül a nyomtatott áramköri lapokra forrasztják. A Float27 csatlakozók alsó oldalán található pozicionáló csap garantálják a pontos pozicionálást a nyomtatott áramköri lapon. Az ept emellett maximálisan 0,1 mm-es koplanaritást biztosít az érintkezők között, hogy a feldolgozás során a forrasztás folyamatbiztonságát garantálja.
Milyen módokon lehet a nyomtatott áramköri lapokat a Float27 SMT-Steckverbindern egymáshoz csatlakoztatni?

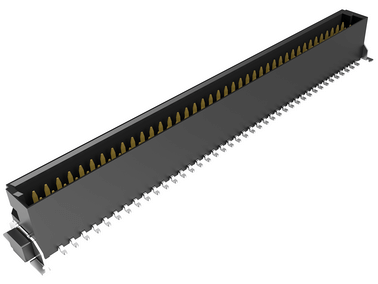

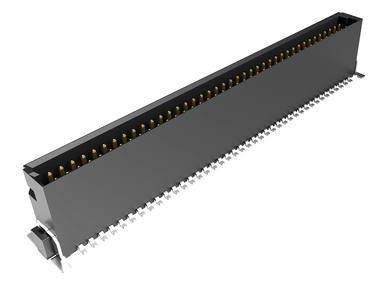

A One27-csatlakozócsalád különböző apa csatlakozóinak kombinálásával a nyomtatott áramköri lapok párhuzamos és derékszögű elrendezésben is összekapcsolhatók.
Milyen nyomtatott áramköri távolságok valósíthatók meg a Float27 csatlakozókkal?
A Float27 nyomtatott áramköri csatlakozókkal minimális 26,1 mm-es kártyatávolság, illetve maximális 30,70 mm-es kártyatávolság valósítható meg. Ezt egyrészt a 2,4 mm-es nagy átfedési tartomány teszi lehetővé. A kés- és anya csatlakozó így akár 1,5 mm-re is szétnyithatók, miközben továbbra is optimális és megbízható érintkezést garantálnak.
Miért különösen megbízható a kés- és rugós csatlakozóanya csatlakozó közötti érintkezés a Float27 csatlakozóknál?

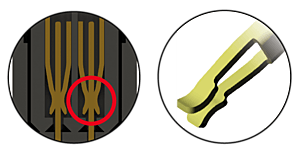

A Float27 csatlakozók esetében az érintkezés egy kétágú rugós érintkezőn (anya érintkező) keresztül történik, amely körülveszi az anya érintkezőt (apa csatlakozó) (érintkezőtüske). Ezenkívül az érintkezés a rugós érintkező sima, hengerelt felületén keresztül is megvalósul. Így kizárt az érintkezőfelület kopása és a forgácsképződés a Float27 csatlakozók csatlakoztatásakor.
Milyen alkalmazásokhoz használják a Float27 nyomtatott áramköri csatlakozó-t?
A Float27 csatlakozók (csatlakozó) minden olyan alkalmazáshoz alkalmasak, ahol nagy ütés- és rezgésterhelés jelentkezik. A meander segítségével történő tűréskiegyenlítés (tolerancia-kiegyenlítés) tehermentesíti a forrasztási területet, csökkenti a forrasztási pontra (forrasztási pont) nehezedő terhelést, és alacsony elmozdulási erőket biztosít. A Float27 csatlakozók (csatlakozó) automatizált szerelési folyamatokhoz is alkalmasak, illetve akkor is, ha több csatlakozót (csatlakozó) kell egy nyomtatott áramköri lapra forrasztani. A gyártási tűréseket a „lebegő” funkció ± 0,8 mm-ig kompenzálja.
Milyen tűréseket kompenzálnak a Float27 nyomtatott áramköri csatlakozó?

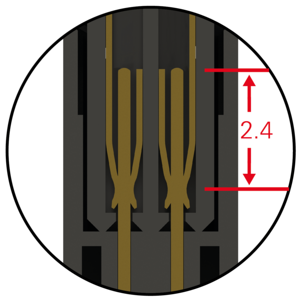

A Float27-csatlakozó nagy tűréskiegyenlítés tesznek lehetővé. Így a kés- és anya csatlakozó csatlakoztatásakor, valamint csatlakoztatott állapotban is megengedett egy ± 0,8 mm-es eltolási tűrés a hossz- és kereszttengelyen. Ezen felül az akár 2,4 mm-es érintkezési átfedés biztosítja ezt a nagy tűréskiegyenlítés a Z-irányban is.
Lehetséges-e a Float27 SMT-csatlakozó nyomtatott áramköri lapon történő forrasztásának ellenőrzése automatikus optikai vizsgálattal (AOI)?
Igen, a Float27 csatlakozók érintkezőinek kialakítása úgy van megtervezve, hogy forrasztás után automatikus optikai ellenőrzés végezhető legyen. A Float27 nyomtatott áramköri csatlakozó-ek érintkezői eltolva vannak elrendezve, így az automatikus optikai ellenőrzés egy oldalról elvégezhető.
Az ept NYÁK-csatlakozó RoHS-kompatibilisek?
A RoHS (Restriction of the use of certain Hazardous Substances) az elektromos és elektronikus berendezésekben bizonyos veszélyes anyagok használatának korlátozásáról szóló irányelv.
Megerősítjük, hogy az ept Float27 csatlakozó-jei a RoHS 2011/65/EU tanúsítvány szerint RoHS-kompatibilisek. További információkat a RoHS & REACH menüpont alatt talál.
