flexilink nyomtatott áramköri lapokhoz való csatlakozók
A flexilinkjumper egy rugalmasan alkalmazható, nem dugaszolható nyomtatott áramköri csatlakozó, amely helytakarékos kialakításával és egyidejűleg magas, csapanként 11 amperes áramterhelhetőségével nyűgözi le a felhasználókat.
Akárcsak a flexilinkjumper esetében, a flexilinkb-t-b is biztosítja a megbízható érintkezést mechanikai terhelések, például ütések és rezgések esetén a préselési technika révén.
Szűrők
lemez-lemez

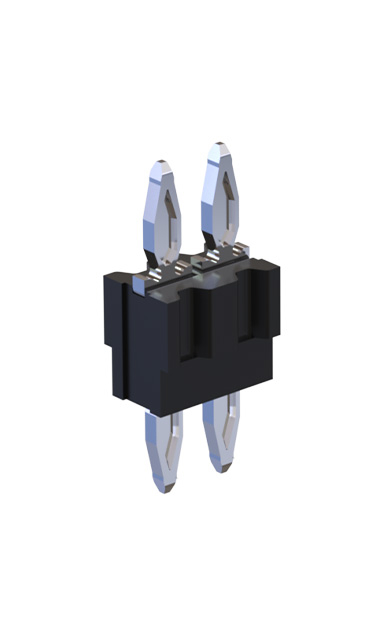

flexilink b-t-b, 5 mm magasság Tételszám. 990-52XNN050-110
5 mm magasság, kétlépcsős bepréselési eljáráshoz, 1–3 kapcsolósor, Hely- és költségmegtakarítás, helyettesíti a távtartókat, Cikkszám-kód: X = sorok száma, NN = pólusok száma / sor, Kérdéseivel kérjük, forduljon értékesítési osztályunkhoz.
Párhuzamos
Press-fit technológia
Teljesítmény
Robusztus

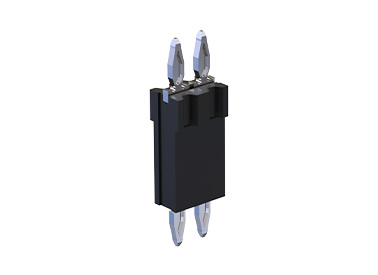

flexilink b-t-b, 10 mm magasság Tételszám. 990-52XNN100-110
10 mm magasság, kétlépcsős bepréselési eljáráshoz, 1–3 kapcsolósor, Hely- és költségmegtakarítás, helyettesíti a távtartókat, Cikkszám-kód: X = sorok száma, NN = pólusok száma / sor, Kérdéseivel kérjük, forduljon értékesítési osztályunkhoz.
Párhuzamos
Press-fit technológia
Teljesítmény
Robusztus

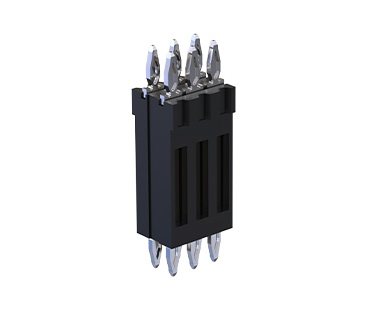

flexilink b-t-b, 15 mm magasság Tételszám. 990-52XNN150-110
15 mm magasság, kétlépcsős bepréselési eljáráshoz, 1–3 kapcsolósor, Hely- és költségmegtakarítás, helyettesíti a távtartókat, Cikkszám-kód: X = sorok száma, NN = pólusok száma / sor, Kérdéseivel kérjük, forduljon értékesítési osztályunkhoz.
Párhuzamos
Press-fit technológia
Teljesítmény
Robusztus
flexilink b-t-b, 20 mm magasság Tételszám. 990-52XNN200-110
20 mm magasság, kétlépcsős bepréselési eljáráshoz, 1–3 kapcsolósor, Hely- és költségmegtakarítás, helyettesíti a távtartókat, Cikkszám-kód: X = sorok száma, NN = pólusok száma / sor, Kérdéseivel kérjük, forduljon értékesítési osztályunkhoz.
Párhuzamos
Press-fit technológia
Teljesítmény
Robusztus

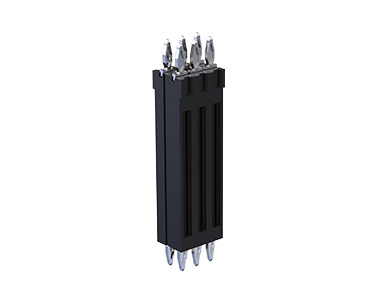

flexilink b-t-b, 25 mm magasság Tételszám. 990-52XNN250-110
25 mm magasság, kétlépcsős bepréselési eljáráshoz, 1–3 kapcsolósor, Hely- és költségmegtakarítás, helyettesíti a távtartókat, Cikkszám-kód: X = sorok száma, NN = pólusok száma / sor, Kérdéseivel kérjük, forduljon értékesítési osztályunkhoz.
Párhuzamos
Press-fit technológia
Teljesítmény
Robusztus
híd

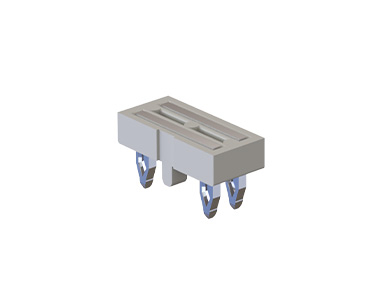

Flexilink összekötő, 2 érintkező Tételszám. 991-500200-11
2 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

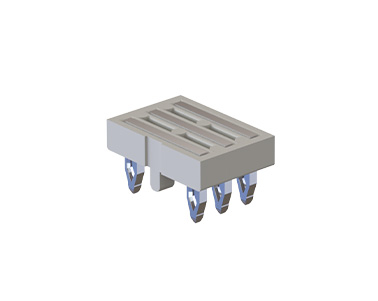

Flexilink csatlakozó, 3 érintkező Tételszám. 991-500300-11
3 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

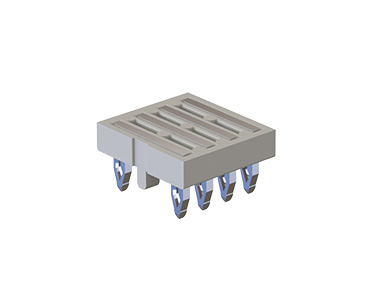

Flexilink csatlakozó, 4 érintkező Tételszám. 991-500400-11
4 érintkező, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

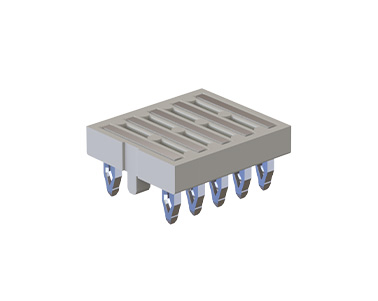

Flexilink-összekötő, 5 érintkező Tételszám. 991-500500-11
5 érintkező, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

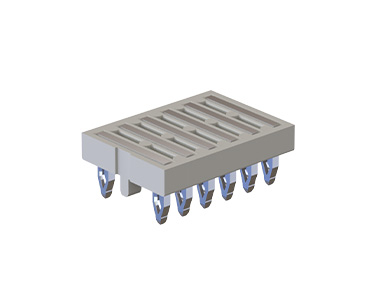

Flexilink csatlakozó, 6 érintkező Tételszám. 991-500600-11
6 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

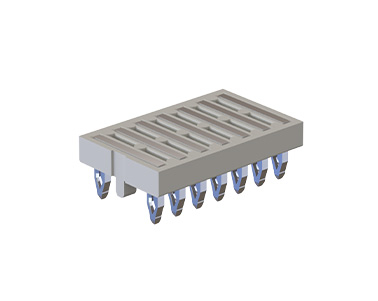

Flexilink csatlakozó, 7 érintkező Tételszám. 991-500700-11
7 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

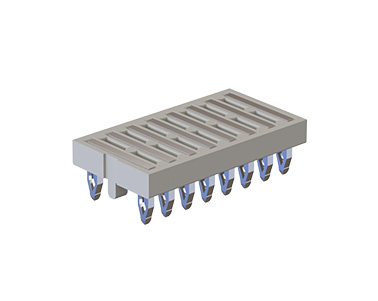

Flexilink csatlakozó, 8 érintkező Tételszám. 991-500800-11
8 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

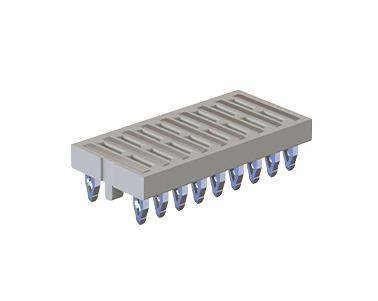

Flexilink csatlakozó, 9 érintkező Tételszám. 991-500900-11
9 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

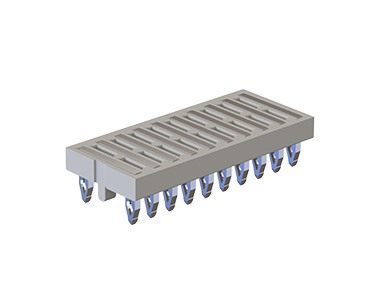

Flexilink csatlakozó, 10 érintkező Tételszám. 991-501000-11
10 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

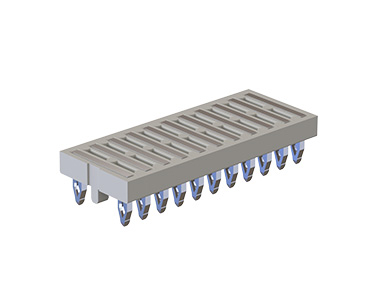

Flexilink csatlakozó, 11 érintkező Tételszám. 991-501100-11
11 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

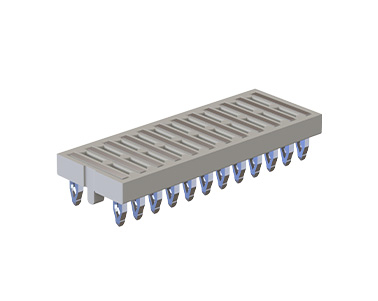

Flexilink csatlakozó, 12 érintkező Tételszám. 991-501200-11
12 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

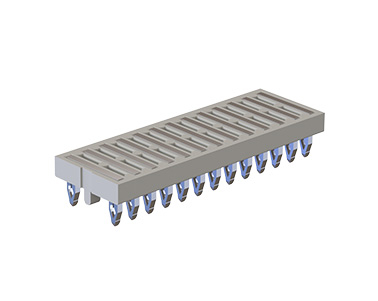

Flexilink csatlakozó, 13 érintkező Tételszám. 991-501300-11
13 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény

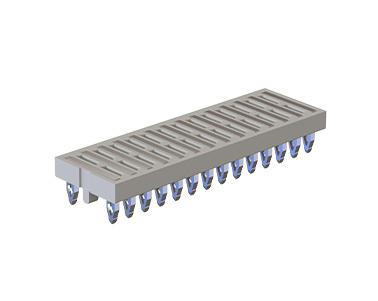

Flexilink csatlakozó, 14 érintkező Tételszám. 991-501400-11
14 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény
Flexilink csatlakozó, 15 érintkező Tételszám. 991-501500-11
15 Kapcsolat, 11 A áramterhelhetőség, kis helyigény, egyszerű feldolgozás forrasztás nélkül, 2 vagy 4 mm-es rácsos elrendezéssel változtathatóan felszerelhető
Vízszintes
Press-fit technológia
Teljesítmény
Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?
flexilink: Áttekintés
Nyomásos beépítési technológiával készült nyomtatott áramköri csatlakozók
A nagy kapcsolási árammal járó alkalmazásokhoz ideális, strapabíró csatlakozásunk a préseléses technológiával készült flexilink.
A flexilink két változatban kapható: - flexilinkjumper
vízszintes
NYÁK-összekötéshez - flexilinkb-t-b párhuzamos NYÁK-összekötéshez
A flexilink két változatban kapható: - flexilinkjumper
vízszintes
NYÁK-összekötéshez - flexilinkb-t-b párhuzamos NYÁK-összekötéshez
Flexilink jumper vízszintes nyomtatott áramköri lapok összekötéséhez: Helytakarékos kialakításával és egyúttal
nagy áramterhelhetőségével nyűgözi le a felhasználókat. Az 1 milliméteres nyomtatott áramköri távolság és a nyomtatott áramkörön mindössze 3,8 milliméteres helyigény lehetővé teszi a hely maximális kihasználását és a csatlakozó sokoldalú felhasználását, például LED-es nyomtatott áramköri lapok összekapcsolásához. A nyomtatott áramköri csatlakozó magassága mindössze 2 milliméter.
nagy áramterhelhetőségével nyűgözi le a felhasználókat. Az 1 milliméteres nyomtatott áramköri távolság és a nyomtatott áramkörön mindössze 3,8 milliméteres helyigény lehetővé teszi a hely maximális kihasználását és a csatlakozó sokoldalú felhasználását, például LED-es nyomtatott áramköri lapok összekapcsolásához. A nyomtatott áramköri csatlakozó magassága mindössze 2 milliméter.

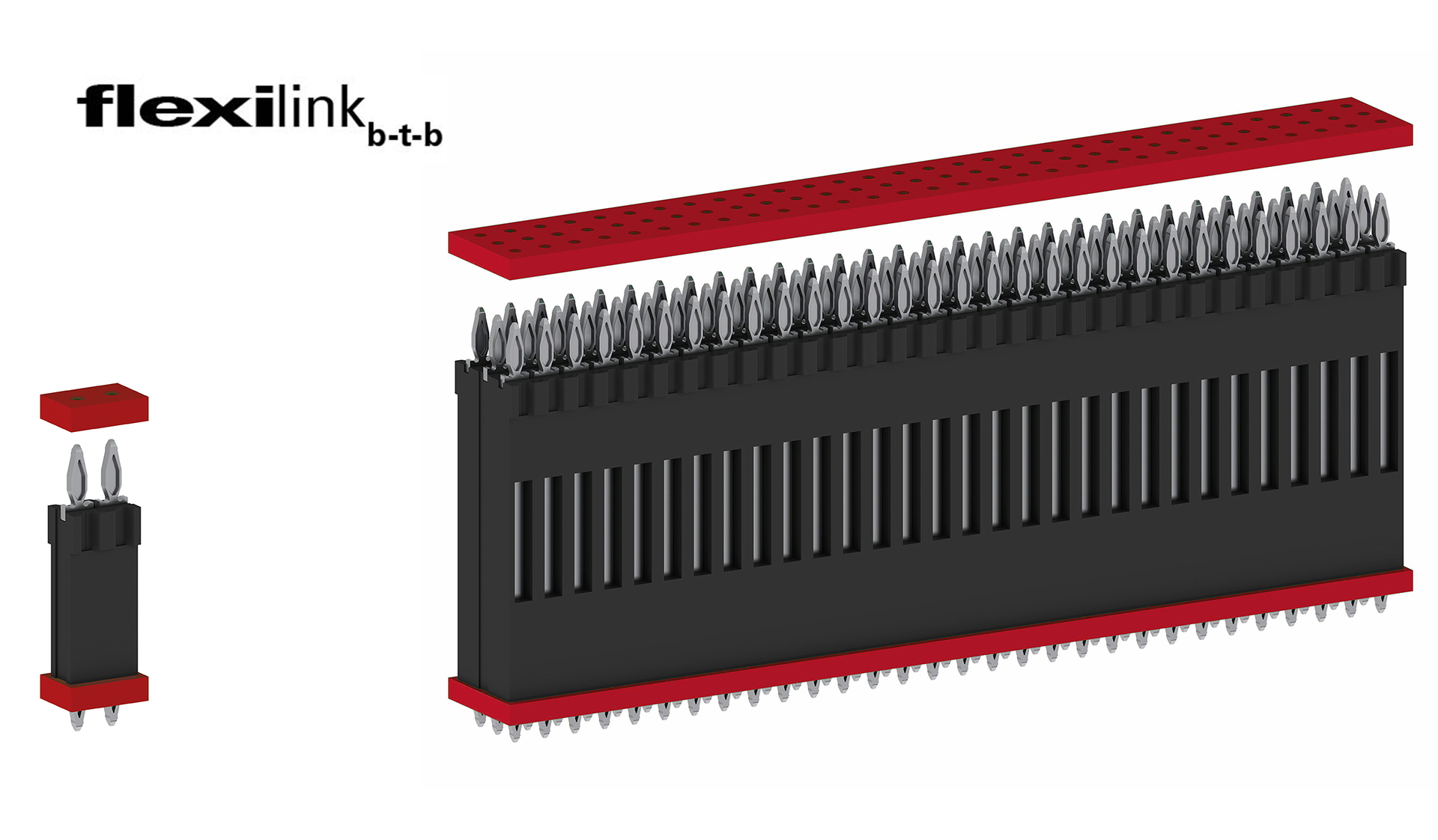

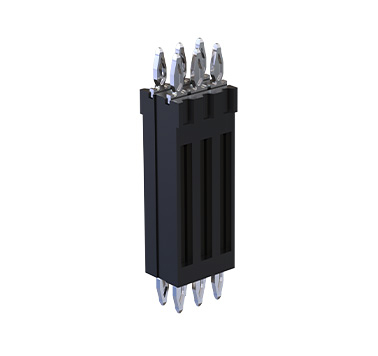

flexilinkb-t-b párhuzamos NYÁK-csatlakozásokhoz:
A 2,54 mm-es rácstávolságú flexilinkb-t-b csatlakozó kiváló minőségű NYÁK-csatlakozást garantál préselési technológiával. A kétoldalas csatlakozó a tökéletes megoldás nagy kapcsolási áramokhoz, mivel egyetlen érintkezőátmenet sem korlátozza az áramterhelhetőséget.
A nyilvánvaló előny: egyetlen alkatrésszel mind mechanikus, mind elektromos csatlakozás jön létre. Távtartókra nincs szükség – így nemcsak helyet takarít meg a nyomtatott áramköri lapon, hanem költségeket is.
A flexilinkb-t-b az Ön igényeihez igazodik: a flexilinkb-t-b-t 5–25 milliméteres nyomtatott áramköri lapok közötti távolságokhoz választhatja, valamint különböző sorokat és pólusszámokat kombinálhat egymással.
A 2,54 mm-es rácstávolságú flexilinkb-t-b csatlakozó kiváló minőségű NYÁK-csatlakozást garantál préselési technológiával. A kétoldalas csatlakozó a tökéletes megoldás nagy kapcsolási áramokhoz, mivel egyetlen érintkezőátmenet sem korlátozza az áramterhelhetőséget.
A nyilvánvaló előny: egyetlen alkatrésszel mind mechanikus, mind elektromos csatlakozás jön létre. Távtartókra nincs szükség – így nemcsak helyet takarít meg a nyomtatott áramköri lapon, hanem költségeket is.
A flexilinkb-t-b az Ön igényeihez igazodik: a flexilinkb-t-b-t 5–25 milliméteres nyomtatott áramköri lapok közötti távolságokhoz választhatja, valamint különböző sorokat és pólusszámokat kombinálhat egymással.
Az Ön alkalmazásához pontosan illeszkedő, egyedi csatlakozókat gyártunk.
Kérjen most egyedi csatlakozót
- más pólusszámok
- más rétegek
- alternatív érintkezőbevonatok
Kérjen most egyedi csatlakozót

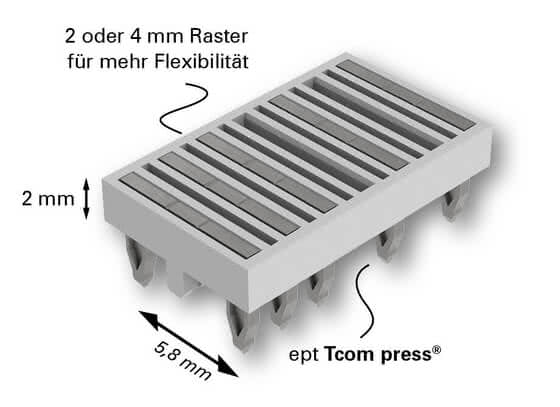

A flexilink jumper nyomtatott áramköri csatlakozó jellemzői
A flexilinkjumper egy rugalmasan alkalmazható, nem dugaszolható NYÁK-csatlakozó, amely helytakarékos kialakításával és egyidejűleg magas, csapanként 11 amperes áramterhelhetőségével nyűgözi le a felhasználókat. 2 vagy 4 milliméteres változtatható rácstávolsággal rendelkezik, és 2–15 érintkezőhíddal kapható. Ez lehetővé teszi a NYÁK-ok közötti távolságok teljes mértékben az Ön igényeinek megfelelő kialakítását. Ezért különösen alkalmas olyan alkalmazásokhoz, mint például a LED-sávok az épület-, automatizálási és autóelektronikában. Kiválóan ellenáll az erős mechanikai terheléseknek, mint például az ütéseknek és a rezgéseknek. Nincs szükség bonyolult forrasztási folyamatra – a flexilinkjumper préselési technológiával gondoskodik két vagy több nyomtatott áramköri lap egyszerű összekapcsolásáról.
Jellemzők: Flexilink-összekötő
- 2–4 mm-es változtatható
- rácstávolság 2–15 érintkezőhíd
- Akár 11 A áramterhelhetőség csapanként
- Hely- és költségmegtakarítás, helyettesíti a távtartókat –
- csupán egy alkatrész biztosítja a
- csatlakozást – nagy mechanikai terhelésnek, ütéseknek és rezgésnek ellenáll A
- forrasztási folyamat kiküszöbölése préseléssel
- Egyedi NYÁK-távolság beállítása lehetséges Tcom
- press® préselési zóna
Alkalmazások
- LED az épület-, automatizálási és autóipari
- technológiában, hajtástechnika,
- érzékelőtechnika

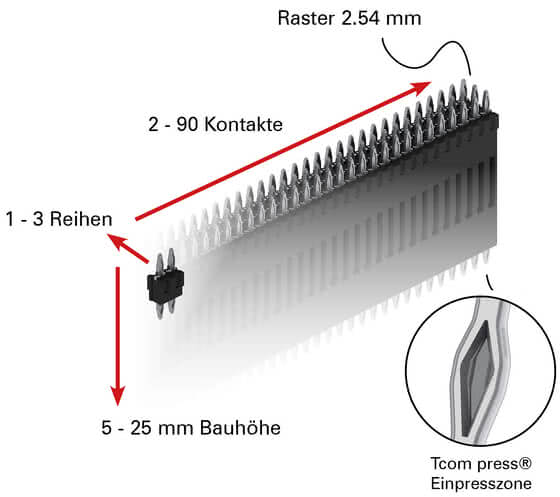

A flexilink b-t-b nyomtatott áramköri csatlakozó jellemzői
Akárcsak a flexilinkjumper esetében, a flexilinkb-t-b is biztosítja a megbízható érintkezést mechanikai terhelések, például ütések és rezgések esetén a préselési technológiának köszönhetően. A flexilinkb-t-b rugalmasan igazítható az Ön alkalmazásához: konfigurálja a flexilinkb-t-b-t a magasság, a sorok száma és az érintkezők tekintetében. Egy-három érintkezősor, két-kilencven érintkező és 5–25 milliméter közötti nyomtatott áramköri távolságok lehetségesek. Minden érintkező áramterhelhetősége legfeljebb 11 amper. Ezáltal a flexilinkb-t-b különösen alkalmas nagyaáramú alkalmazásokhoz, és vastag rézű nyomtatott áramköri lapokkal történő szokásos alkalmazások esetén nyújtja a legjobb teljesítményt.
B2B szolgáltatások
- akár 11 A áramterhelhetőség csapanként
- 2–90 érintkező
- 5–25 mm szerelési magasság
- 1–3 sor
- Hely- és költségmegtakarítás, helyettesíti a távtartókat
- csak egy alkatrész szükséges a
- csatlakozáshoz nagy mechanikai terhelés ütés és rezgés
- esetén nincs szükség forrasztásra – préselési technika Tcom
- press® préselési zóna
Alkalmazások
Szerszámgépek
Mezőgazdasági technika
Autóipar
Belső logisztika
Emelő- és darutechnika
Hajtástechnika
Mezőgazdasági technika
Autóipar
Belső logisztika
Emelő- és darutechnika
Hajtástechnika
GYIK: Kérdések és válaszok a flexilink nyomtatott áramköri lap-csatlakozókról
A Flexilinket vastagabb réz alapba is be lehet préselni? Miért van minimális rendelési mennyiség a flexilink esetében?
A Flexilinket vastagabb réz alapba is be lehet préselni?
Igen, a flexilink kiválóan préselhető vastag rézű nyomtatott áramköri lapokba.
Miért van minimális rendelési mennyiség a flexilink esetében?
A minimális rendelési mennyiségeket a magas tanácsadási költségek, a komplex géptechnológia és a présgép beállításának jelentős költségei indokolják.
Ajánlások
Tiszteletben tartjuk ügyfeleink diszkréció iránti igényét, ezért az alábbiakban nem nevezzük meg a forrásokat. Ugyanakkor teljes
mértékben garantáljuk e kijelentések hitelességét.
mértékben garantáljuk e kijelentések hitelességét.
Az ept flexilinks termékének segítségével sikerült megoldanunk a helyproblémáinkat, és időben piacra tudtuk dobni új fejlesztésünket.
Az ept gázzáró préselési zónájának köszönhetően a flexilink-et alkalmazhattuk, így biztosítva, hogy a beöntött alkatrészeknél sem lépjenek fel érintkezési zavarok.
A Flexilink segítségével pontosan olyan nyomtatott áramköri lapok közötti távolságokat tudunk kialakítani, amire szükségünk van.
A Flexilink termékkel végzett, extrém terhelésnek, rázkódásnak és rezgésnek kitett tesztjeink során kiváló eredményeket értünk el: a Flexilink-csapok és a nyomtatott áramköri lapok átmenő furatai közötti csatlakozási pontokon semmiféle érintkezésmegszakadás nem történt!
A Flexilink használatával csak egy alkatrészre van szükségünk a két helyett, hogy a nyomtatott áramköri lapokat megbízhatóan összekapcsoljuk egymással.
