MicroTCA – tápellátási csatlakozók
A MicroTCA® azon az elven alapul, hogy az AdvancedMC™ modulokat közvetlenül a hátlapba csatlakoztatják. A cél kisebb és rugalmasabb rendszerek kialakítása, függetlenül a hordozólemeztől és az AdvancedTCA®-tól. A MicroTCA® olyan alkalmazásokra irányul, amelyek nem igényelnek olyan nagy számítási teljesítményt, de ahol a kis helyigény és az alacsony költségek állnak az előtérben. Így további alkalmazási területek nyílnak meg a közép- és alacsony kategóriában, például a képfeldolgozásban, az orvostechnika vagy az automatizálási technika területén.
Jellemzők
- megfelel a PICMG követelményeinek
Alkalmazások
- Teljesítményigényes alkalmazások
- Képfeldolgozás
- Orvostechnika
- Automatizálási technika
MicroTCA: Áttekintés
Szűrők
Teljesítmény

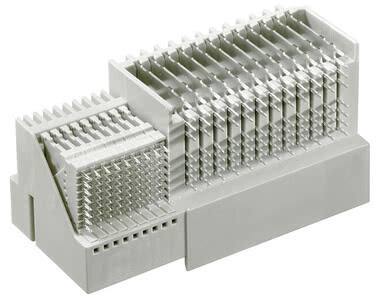

MTCA tápegység kimenete Tételszám. 501-50096-183
Csatlakozók száma: 72 jel, 24 tápfeszültség, Csatlakozási technika: préselés, megfelel a PICMG követelményeinek
derékszögű
Press-fit technológia
Teljesítmény
Robusztus

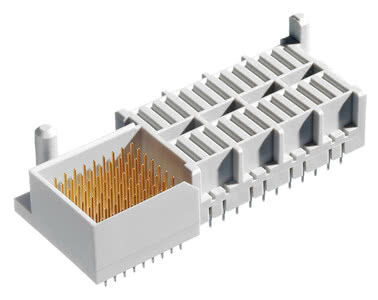

MTCA tápellátású hátlap Tételszám. 502-50096-183
Csatlakozók száma: 72 jel, 24 tápfeszültség, Csatlakozási technika: préselés, megfelel a PICMG követelményeinek
derékszögű
Press-fit technológia
Teljesítmény
Robusztus
Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?
Jellemzők

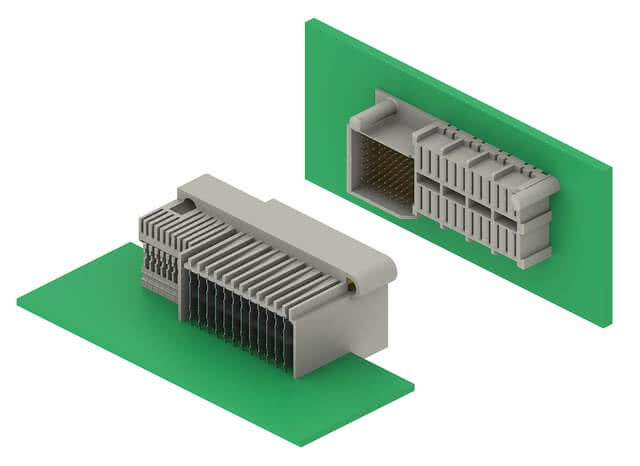

A MicroTCA és AdvancedTCA rendszerekhez készült, préseléssel rögzíthető csatlakozók nagy adatátviteli sebességet tesznek lehetővé. A rögzítés problémamentesen elvégezhető lapos lemez préselési technológiával. Míg az ATCA-rendszerben a hajlított AMC-csatlakozó a leánykártyán helyezkedik el, addig a µTCA-rendszerben egy egyenes csatlakozót használnak, amely közvetlenül a hátlapon található.
A részletek áttekintése
AdvancedTCA® és MicroTCA® – a PICMG specifikációi
Az AdvancedTCA® és a MicroTCA® olyan specifikációk, amelyeket a PICMG® dolgozott ki azzal a céllal, hogy szabványosított hardvermegoldásokat kínáljon a növekvő adatforgalom és az új kommunikációs megoldások igényeinek kielégítésére.
Az AdvancedTCA® elsősorban a legmagasabb rendelkezésre állási követelményeket támasztó távközlési rendszerek infrastruktúrájára irányul. Az AdvancedTCA® segítségével különböző gyártók alkatrészeiből moduláris rendszerek építhetők fel. Ez a technológia így lehetőséget kínál rugalmas és költséghatékony berendezések gyorsabb fejlesztésére, mint amire a korábbi zárt rendszerek esetében lehetőség volt.
Koncepcióját tekintve az AdvancedTCA® egy skálázható, nagy teljesítményű architektúra, amely magas funkcionális sűrűséggel, rendelkezésre állással és jövőbiztonsággal rendelkezik, és amelynek platformján számos jövőorientált alkalmazás megvalósítható. A több Tbit/s-os skálázható adatátviteli sebesség, a többprotokoll-támogatás, az új szolgáltatások integrálhatósága, az elérési, mag- és optikai hálózatok konvergenciája ugyanúgy része ennek, mint az adatközponti funkciók beépítése. A Gigabit-Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express és RapidIO interfészek tanúsítják az AdvancedTCA® architektúra nagyfokú rugalmasságát. A rendszerek további alapvető eleme a 99,999%-os magas rendelkezésre állás.
A leírt Advanced-TCA® rendszer még költséghatékonyabbá tétele érdekében a PICMG® kifejlesztette az AdvancedMC™ (Advanced Mezzanine Card) szabványt. Az AdvancedMC™ modulok kis kártyák, amelyeket párhuzamosan, mezzanine-alkalmazásként csatlakoztatnak egy „carrier board”-ra (egy AdvancedTCA® leánykártya formájú hordozólemezkére). A hordozólemezen csak a menedzsmentfunkciók találhatók, a tényleges alkalmazást azonban az AdvancedMC™ modulok valósítják meg.
A MicroTCA® azon a megközelítésen alapul, hogy az AdvancedMC™ modulokat közvetlenül a háttérlapra csatlakoztatják. A cél kisebb és rugalmasabb rendszerek felépítése, függetlenül a hordozólemeztől és az AdvancedTCA®-tól. A MicroTCA® olyan alkalmazásokra irányul, amelyek nem igényelnek olyan nagy számítási teljesítményt, de ahol a kis helyigény és az alacsony költségek állnak az előtérben. Így további alkalmazási területek nyílnak meg a közép- és alacsony kategóriában, például a képfeldolgozásban, az orvostechnika vagy az automatizálási technika területén.
Koncepcióját tekintve az AdvancedTCA® egy skálázható, nagy teljesítményű architektúra, amely magas funkcionális sűrűséggel, rendelkezésre állással és jövőbiztonsággal rendelkezik, és amelynek platformján számos jövőorientált alkalmazás megvalósítható. A több Tbit/s-os skálázható adatátviteli sebesség, a többprotokoll-támogatás, az új szolgáltatások integrálhatósága, az elérési, mag- és optikai hálózatok konvergenciája ugyanúgy része ennek, mint az adatközponti funkciók beépítése. A Gigabit-Ethernet, Fibre Channel, Infiniband, StarFabric, PCI-Express és RapidIO interfészek tanúsítják az AdvancedTCA® architektúra nagyfokú rugalmasságát. A rendszerek további alapvető eleme a 99,999%-os magas rendelkezésre állás.
A leírt Advanced-TCA® rendszer még költséghatékonyabbá tétele érdekében a PICMG® kifejlesztette az AdvancedMC™ (Advanced Mezzanine Card) szabványt. Az AdvancedMC™ modulok kis kártyák, amelyeket párhuzamosan, mezzanine-alkalmazásként csatlakoztatnak egy „carrier board”-ra (egy AdvancedTCA® leánykártya formájú hordozólemezkére). A hordozólemezen csak a menedzsmentfunkciók találhatók, a tényleges alkalmazást azonban az AdvancedMC™ modulok valósítják meg.
A MicroTCA® azon a megközelítésen alapul, hogy az AdvancedMC™ modulokat közvetlenül a háttérlapra csatlakoztatják. A cél kisebb és rugalmasabb rendszerek felépítése, függetlenül a hordozólemeztől és az AdvancedTCA®-tól. A MicroTCA® olyan alkalmazásokra irányul, amelyek nem igényelnek olyan nagy számítási teljesítményt, de ahol a kis helyigény és az alacsony költségek állnak az előtérben. Így további alkalmazási területek nyílnak meg a közép- és alacsony kategóriában, például a képfeldolgozásban, az orvostechnika vagy az automatizálási technika területén.
Fejlesztői szemszögből
„A MicroTCA®-alkalmazásokhoz az ept a PICMG® specifikációnak megfelelő tápcsatlakozókat kínál. Az ept csatlakozói a legmagasabb minőségi szabványoknak felelnek meg, amelyek segítségével jelentősen növelhető a MicroTCA®-rendszerek megbízhatósága, és megfelelnek a PICMG követelményeinek.”
GYIK: Kérdések és válaszok a MicroTCA-ról
Milyen áramerősségeket lehet a Powermodul csatlakozóval továbbítani? Az ept MicroTCA® csatlakozói kompatibilisek-e a piacon elérhető egyéb csatlakozókkal?
Milyen áramerősségeket lehet a Powermodul csatlakozóval továbbítani?
A Powermodul csatlakozó akár 12 amper áramot is továbbít.
Az ept MicroTCA® csatlakozói kompatibilisek-e a piacon elérhető egyéb csatlakozókkal?
Az ept garantálja a teljes keresztkompatibilitást a piacon elérhető, a PICMG ATCA 3.0 R2.0 szabvány szerint specifikált összes MicroTCA® csatlakozóval.
