DIN 41612 nyomtatott áramköri csatlakozó
DIN 41612: Áttekintés
DIN 41612 termékekDIN 41612 nyomtatott áramköri csatlakozó – az EPT minőségi ígéreteAlaplapcsatlakozóink: ✓ megbízhatóak, ✓ strapabíróak, ✓ számos változatban kaphatókA DIN 4162 csatlakozó jellemzői nyomtatott áramköri lapok közötti alkalmazásokhozpress-fit technológia Tcom pressKivitelekFejlesztői szemszögbőlGYIKAjánlások
Jellemzők
- Különböző csatlakozástechnikák lehetségesek
- Előresiető és késleltetett érintkezők kérésre
- Előközpontosítás
- Különböző kivezetéshosszok
- Akár 160 érintkező csatlakozónként (csatlakozó) Két-öt soros csatlakozók (csatlakozó
- ) kaphatók
- 2,54 mm-es vagy 5,08 mm-es rácsos (raszter) csatlakozók Kiterjedt

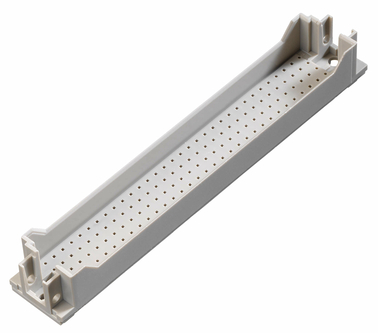

- kiegészítők, mint például burkolat (Shroud), board lock, kódolás
- Kapcsolócsatlakozók a Daisy Chaininghez
- Nemzetközi jóváhagyással rendelkeznek, pl. az UL
- szerint Jeltovábbítás 1,5
- A-ig Áramátvitel 5,6 A-ig, illetve 15 A-ig
- A rögzítőkapcsok és a kódolások további biztonságot nyújtanak a fejlesztőknek és a felhasználóknak, valamint számos alkalmazási lehetőséget kínálnak.
Alkalmazások
- backplane-leánykártya, 19 colos technika (VME)
- , Board-to-Board, párhuzamos vagy egymásra helyezett
- , nagyáramú, perifériás csatlakozóként való felhasználás
- külső interfészekhez a huzalozási
- oldalról nagyobb távolságokra szalagkábel segítségével
Szűrők
Egyenes anya csatlakozó
Egyenes apa csatlakozó
90°-os anya csatlakozó
90°-os apa csatlakozó
kapcsolóérintkezős csatlakozó
VME 64x
DIN 41612 VME 64x csatlakozósor Tételszám. 306-61067-12
Csatlakozó hossza: 4,6 mm, Szám: 160, Press-fit technológia, 1. minőségi szint, karimátlan
derékszögű
Press-fit technológia
Robusztus
DIN 41612 VME 64x csatlakozósor Tételszám. 306-62067-12
Csatlakozó hossza: 4,6 mm, Szám: 160, Press-fit technológia, 1. minőségi szint, ANSI karima
derékszögű
Press-fit technológia
Robusztus
DIN 41612 VME 64x csatlakozósor Tételszám. 306-67069-14
Csatlakozó hossza: 17 mm, 1. minőségi osztályú dugványzó zónával, Szám: 160, Press-fit technológia, 1. minőségi szint, ANSI karima
derékszögű
Press-fit technológia
Robusztus
DIN 41612 VME 64x csatlakozósor Tételszám. 306-60067-12
Csatlakozó hossza: 4,6 mm, Szám: 160, Press-fit technológia, 1. minőségi szint, DIN-karima
derékszögű
Press-fit technológia
Robusztus
DIN 41612 VME 64x csatlakozósor Tételszám. 306-65069-14
Csatlakozó hossza: 17 mm, 1. minőségi osztályú dugványzó zónával, Szám: 160, Press-fit technológia, 1. minőségi szint, DIN-karima
derékszögű
Press-fit technológia
Robusztus
DIN 41612 VME 64x csatlakozósor Tételszám. 306-66069-14
Csatlakozó hossza: 17 mm, 1. minőségi osztályú dugványzó zónával, Szám: 160, Press-fit technológia, 1. minőségi szint, karimátlan
derékszögű
Press-fit technológia
Robusztus
Tartozékok
Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?
DIN 41612 nyomtatott áramköri csatlakozó – az EPT minőségi ígérete
Személyes és egyedi
megközelítés: A rövid kommunikációs útvonalak, a gyors reakcióidők és az évek óta változatlan, tapasztalt kapcsolattartók garantálják Önnek a magas színvonalú tájékoztatást, valamint az idő- és költségmegtakarítást.
Természetesen mi, az ept-nél, bármikor örömmel fogadjuk Önt valamelyik gyárunkban!
megközelítés: A rövid kommunikációs útvonalak, a gyors reakcióidők és az évek óta változatlan, tapasztalt kapcsolattartók garantálják Önnek a magas színvonalú tájékoztatást, valamint az idő- és költségmegtakarítást.
Természetesen mi, az ept-nél, bármikor örömmel fogadjuk Önt valamelyik gyárunkban!
Megbízható és gyors
Az ept a hosszú évek óta fennálló megbízhatóságot és stabilitást ötvözi a nagyfokú rugalmassággal, köszönhetően a beszállítóktól való nagyfokú függetlenségnek és a saját szerszámgyártásnak (szerszámgyártás). Ez Önök számára rövidebb „time to market”-et, gyors és egyértelmű válaszokat kérdéseikre, valamint a prioritások befolyásolható és önálló irányítását jelenti.
Az ept a hosszú évek óta fennálló megbízhatóságot és stabilitást ötvözi a nagyfokú rugalmassággal, köszönhetően a beszállítóktól való nagyfokú függetlenségnek és a saját szerszámgyártásnak (szerszámgyártás). Ez Önök számára rövidebb „time to market”-et, gyors és egyértelmű válaszokat kérdéseikre, valamint a prioritások befolyásolható és önálló irányítását jelenti.
Kiváló általános minőség
A piacon megtalálható legalacsonyabb hibaráta a gyakorlatban és a magas szállítási pontosság (szállítási megbízhatóság) garantálja Önnek az alacsony meghibásodási kockázatot és a drága gyártósor-leállások elkerülését. Ezt az állítást alátámasztja egy működőképes minőség- és környezetirányítási rendszer, amely ISO 9001, ISO 14001 és TS 16949 tanúsítvánnyal rendelkezik.
A saját szerszámokkal történő házon belüli gyártás, valamint a belső galvanizálás biztosítja a magas termékminőséget és a folyamatos, megbízható ellenőrzéseket.
A piacon megtalálható legalacsonyabb hibaráta a gyakorlatban és a magas szállítási pontosság (szállítási megbízhatóság) garantálja Önnek az alacsony meghibásodási kockázatot és a drága gyártósor-leállások elkerülését. Ezt az állítást alátámasztja egy működőképes minőség- és környezetirányítási rendszer, amely ISO 9001, ISO 14001 és TS 16949 tanúsítvánnyal rendelkezik.
A saját szerszámokkal történő házon belüli gyártás, valamint a belső galvanizálás biztosítja a magas termékminőséget és a folyamatos, megbízható ellenőrzéseket.
Alaplapcsatlakozóink: ✓ megbízhatóak, ✓ strapabíróak, ✓ számos változatban kaphatók

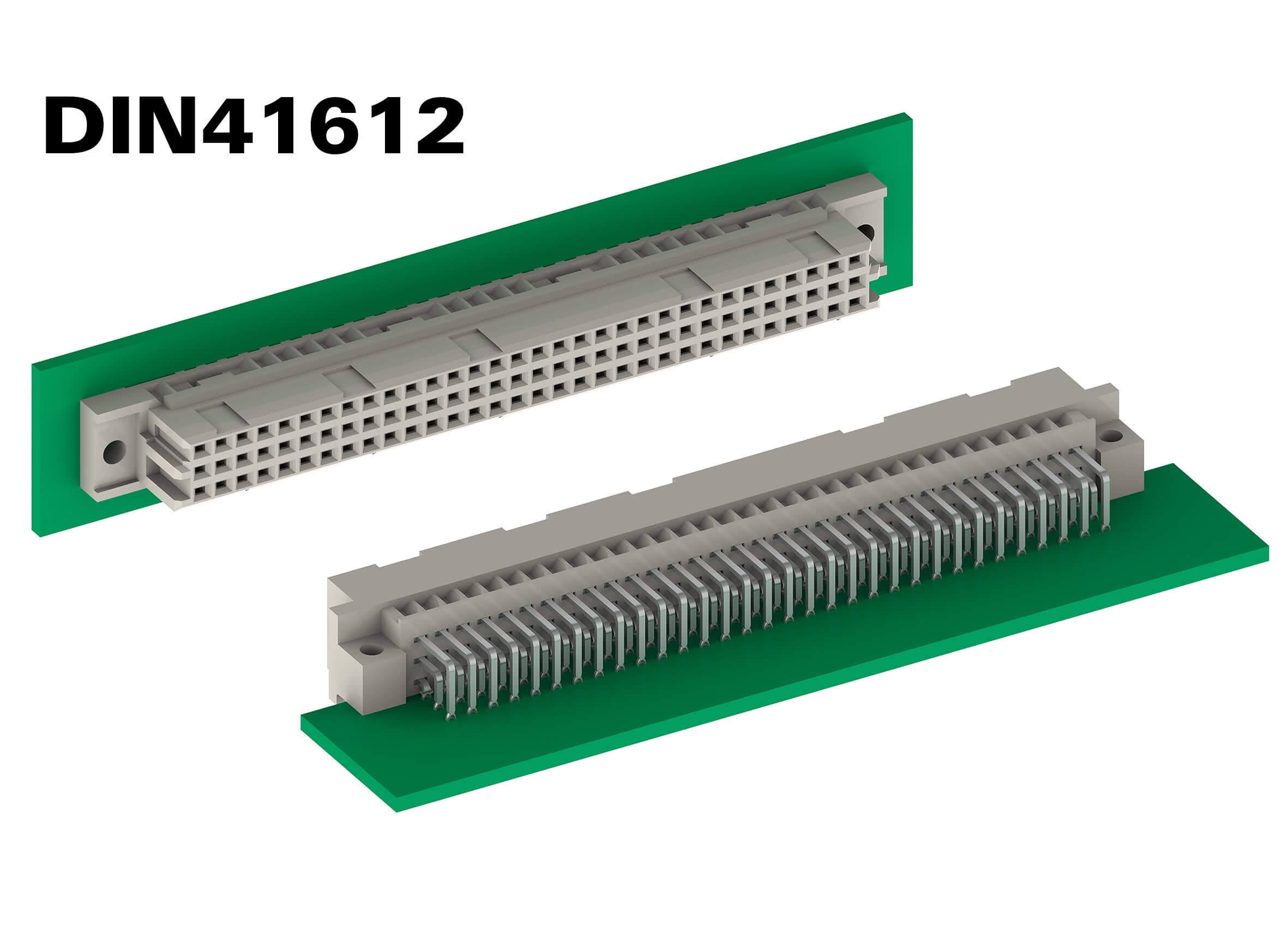

A DIN 41612 szabvány szerinti nyomtatott áramköri csatlakozó (nyomtatott áramköri lap-csatlakozók) ezerszeresen bevált, kiváló minőségű ipari csatlakozók, amelyeket már több mint 50 éve használnak.
Robusztus
A DIN41612 szabvány szerinti nyomásos csatlakozók (csatlakozó) még a nehéz környezeti feltételeknek is ellenállnak, mint például az ütések, a rezgés, a káros gázok és még sok más. Speciális érintkezőtechnológiáinknak köszönhetően szilárd kivitelezést és nagy tűréshatárokat biztosítanak az érintkezés és a csatlakoztatás során. A feldolgozás során választhat az press-fit technológia, a forrasztható kivitel, a kézi forrasztás, a WireWrap, a Faston, a lapos kábelekhez (szalagkábel) való vágó-szorító vagy a THRT között.
A DIN41612 szabvány szerinti nyomásos csatlakozók (csatlakozó) még a nehéz környezeti feltételeknek is ellenállnak, mint például az ütések, a rezgés, a káros gázok és még sok más. Speciális érintkezőtechnológiáinknak köszönhetően szilárd kivitelezést és nagy tűréshatárokat biztosítanak az érintkezés és a csatlakoztatás során. A feldolgozás során választhat az press-fit technológia, a forrasztható kivitel, a kézi forrasztás, a WireWrap, a Faston, a lapos kábelekhez (szalagkábel) való vágó-szorító vagy a THRT között.
Megbízhatóság
: A Tcom press® press-fit technológia-kel ellátott nyomásos beépítésű nyomtatott áramköri lap-csatlakozóink a piacon elérhető legalacsonyabb hibaráta mellett működnek a gyakorlatban. A magas szállítási pontossággal (szállítási megbízhatóság) kombinálva alacsony meghibásodási kockázatot garantálunk Önnek, és elkerülhetővé tesszük a drága gyártósor-leállásokat. A közvetlenül tőlünk történő szállítások határidejét Önnel egyeztetjük. Amennyiben külső események miatt szállítási késedelem lépne fel, a lehető leghamarabb értesítjük Önt, és új szállítási határidőt egyeztetünk. Partnereinknél leadott megrendelések esetén kérjük, közvetlenül vegye fel a kapcsolatot a partnerrel.
: A Tcom press® press-fit technológia-kel ellátott nyomásos beépítésű nyomtatott áramköri lap-csatlakozóink a piacon elérhető legalacsonyabb hibaráta mellett működnek a gyakorlatban. A magas szállítási pontossággal (szállítási megbízhatóság) kombinálva alacsony meghibásodási kockázatot garantálunk Önnek, és elkerülhetővé tesszük a drága gyártósor-leállásokat. A közvetlenül tőlünk történő szállítások határidejét Önnel egyeztetjük. Amennyiben külső események miatt szállítási késedelem lépne fel, a lehető leghamarabb értesítjük Önt, és új szállítási határidőt egyeztetünk. Partnereinknél leadott megrendelések esetén kérjük, közvetlenül vegye fel a kapcsolatot a partnerrel.
Nagy változatválaszték 12 alapformával és 25 változatával szinte a DIN 41612 ipari csatlakozók teljes választékát
kínáljuk. Legyen szó „anya csatlakozó”-ről, „apa csatlakozó”-ről, „kapcsolóérintkezős csatlakozó”-ről, VME64x-ről vagy vágó-szorító változatról; DIN 41612 nyomtatott áramköri csatlakozóink és kártyacsatlakozóink sokoldalúan alkalmazhatók és rendkívül megbízhatók. Amennyiben más DIN 41612-es NYÁK-csatlakozóra van szüksége, kérésre rövid időn belül további változatokat tudunk biztosítani Önnek.
kínáljuk. Legyen szó „anya csatlakozó”-ről, „apa csatlakozó”-ről, „kapcsolóérintkezős csatlakozó”-ről, VME64x-ről vagy vágó-szorító változatról; DIN 41612 nyomtatott áramköri csatlakozóink és kártyacsatlakozóink sokoldalúan alkalmazhatók és rendkívül megbízhatók. Amennyiben más DIN 41612-es NYÁK-csatlakozóra van szüksége, kérésre rövid időn belül további változatokat tudunk biztosítani Önnek.
Rendelkezésre
áll: Nagyrészt függetlenek vagyunk az alvállalkozóktól. Saját szerszámgyártásunk (szerszámgyártás) lehetővé teszi számunkra, hogy hosszú távú megbízhatóságot és stabilitást kínáljunk nagy rugalmassággal. Így Önök is profitálhatnak a rövidebb „time to market” időből. Ügyfélszolgálatunk gyorsan és megbízhatóan válaszol kérdéseikre.
áll: Nagyrészt függetlenek vagyunk az alvállalkozóktól. Saját szerszámgyártásunk (szerszámgyártás) lehetővé teszi számunkra, hogy hosszú távú megbízhatóságot és stabilitást kínáljunk nagy rugalmassággal. Így Önök is profitálhatnak a rövidebb „time to market” időből. Ügyfélszolgálatunk gyorsan és megbízhatóan válaszol kérdéseikre.
Made in EU
A saját szerszámokkal történő házon belüli gyártás, valamint a belső galvanizálás biztosítja a magas termékminőséget és a folyamatos, megbízható ellenőrzéseket. DIN 41612 ipari csatlakozóinkat Németországban és Csehországban gyártjuk.
A saját szerszámokkal történő házon belüli gyártás, valamint a belső galvanizálás biztosítja a magas termékminőséget és a folyamatos, megbízható ellenőrzéseket. DIN 41612 ipari csatlakozóinkat Németországban és Csehországban gyártjuk.
Tanúsítványok
Az EPT rendelkezik az ISO 9001, ISO 14001 és TS 16949 tanúsítványokkal. Az USA-ra és Kanadára vonatkozó tanúsítványainkat, engedélyeinket és vizsgálati jelentéseinket, valamint a RoHS, REACH, POP, újrahasznosítás és a „konfliktusásványok” kérdőívünket itt találja.
Az EPT rendelkezik az ISO 9001, ISO 14001 és TS 16949 tanúsítványokkal. Az USA-ra és Kanadára vonatkozó tanúsítványainkat, engedélyeinket és vizsgálati jelentéseinket, valamint a RoHS, REACH, POP, újrahasznosítás és a „konfliktusásványok” kérdőívünket itt találja.
A DIN 4162 csatlakozó jellemzői nyomtatott áramköri lapok közötti alkalmazásokhoz
Különösen ipari csatlakozóként a DIN 41612-csatlakozó továbbra is széles körben elterjedt. Így például a piacon már több mint 35 éve kapható VME-busz DIN-csatlakozókra épül. Ezzel nagyon jó pozíciót tudott kivívni az ipari PC-k területén, és az új fejlesztésekben is továbbra is alkalmazzák. A DIN-csatlakozók számos különböző típusának és csatlakozástechnikájának (press-fit technológia, mártóforrasztás, kézi forrasztás, wire-wrap technika, Crimp és THR) köszönhetően széles alkalmazási spektrumot fednek le. Ezen felül a robusztus és megbízható felépítés továbbra is biztosítja ezeknek a nyomtatott áramköri csatlakozóknak a jövőjét. A DIN 41612-es csatlakozókkal manapság a jelátvitel területén, valamint a nagyobb áramok átvitelére szolgáló alkalmazásokat is megvalósítanak. Mindezt az ipari elektronika minden területén: a vezérléstechnikától a motorvezérléseken át az ipari PC-ig.
További információk a DIN 41612-es Leiterplatten-csatlakozó:
További információk a DIN 41612-es Leiterplatten-csatlakozó:
DIN 41612 termékekDIN 41612 nyomtatott áramköri csatlakozó – az EPT minőségi ígéreteAlaplapcsatlakozóink: ✓ megbízhatóak, ✓ strapabíróak, ✓ számos változatban kaphatókA DIN 4162 csatlakozó jellemzői nyomtatott áramköri lapok közötti alkalmazásokhozpress-fit technológia Tcom pressKivitelekFejlesztői szemszögbőlGYIKAjánlások
A részletek áttekintése
A részletek áttekintése

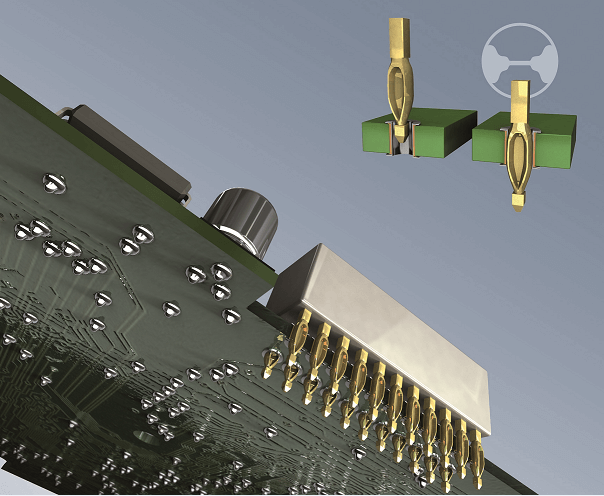

press-fit technológia: Tcom press az ept-től
Az alkatrészek egyre növekvő miniatürizálódása és a nyomtatott áramköri lapokon megnövekedett alkatrészsűrűség miatt egyre gyakrabban alkalmazzák a forrasztásmentes press-fit technológia-et. Press-fit kötéseket úgy hozzák létre, hogy egy csatlakozócsapot (pin) préselnek be egy átmenőfuratos nyomtatott áramköri lap lyukába. A furatgalvanizált furat (átmenőfurat) lehetővé teszi az elektromos kapcsolatot a nyomtatott áramköri lap egymással szemben lévő rétegei között. Ehhez egy lyukat fúrnak az Europlatine-ba, majd réz hordozóanyagot visznek fel rá.
Az érintkezés meghatározott és szabályozott erő alkalmazásával jön létre – ez óriási előnyt jelent az állandó minőség és a gyors, problémamentes feldolgozás szempontjából. A különlegesség: az press-fit tüske átlója nagyobb, mint a nyomtatott áramköri lap furatának átmérője. A rugalmasság az press-fit zóna-ban rejlik.
Az press-fit tüske besajtoló szerszámok lehetővé teszik több csatlakozó egyidejű bepréselését. Ezzel ellentétben a forrasztással, a nyomtatott áramköri lapok nem kerülnek hőterhelés alá. Az press-fit tüske és a furat falai között gáztömör, tartós, mechanikailag és elektromosan jól vezető kapcsolat jön létre, alacsony átmeneti ellenállás mellett.
Az érintkezés meghatározott és szabályozott erő alkalmazásával jön létre – ez óriási előnyt jelent az állandó minőség és a gyors, problémamentes feldolgozás szempontjából. A különlegesség: az press-fit tüske átlója nagyobb, mint a nyomtatott áramköri lap furatának átmérője. A rugalmasság az press-fit zóna-ban rejlik.
Az press-fit tüske besajtoló szerszámok lehetővé teszik több csatlakozó egyidejű bepréselését. Ezzel ellentétben a forrasztással, a nyomtatott áramköri lapok nem kerülnek hőterhelés alá. Az press-fit tüske és a furat falai között gáztömör, tartós, mechanikailag és elektromosan jól vezető kapcsolat jön létre, alacsony átmeneti ellenállás mellett.
A DIN 41612 csatlakozó előnyei a Tcom press® press-fit technológia köszönhetően
- elektromos, mechanikus, gázszivárgásmentes, korrózióálló és alacsony ellenállású csatlakozás
- Nagy rögzítőerő
- Nincs forrasztási hiba, forrasztópaszta-maradék vagy hasonló
- Nincs szükség további
- mosásra Nincs hőterhelés az Euro-nyomtatott áramköri lapon
- Nincs hőterhelés az elektronikus alkatrészeken
- Újrahasznosítás egyszerű kinyomással lehetséges
- Hatékonyabb és költséghatékonyabb szerelési folyamat A nyomtatott
- áramköri lap kétoldalas szerelése lehetséges
Előre- és hákésleltetett érintkező a DIN 41612 csatlakozónál
A DIN 41612/IEC 60603-2 csatlakozócsalád 12 típusból áll, kiegészítő változatokkal. A B, C, R, D és E típusú DIN-csatlakozó esetében 0,8 mm-es vagy 1,0 mm-es előresiető apa érintkezők használhatók az a, b, c, d és e sorok bármely pozíciójában. Az F és G típus esetében 1,3 mm-es előresietés lehetséges.
Miért érdemes előresiető vagy késleltetett érintkezőt használni?
Az előresiető és késleltetett érintkezőket az elektrotechnikában alkalmazzák a feszültségcsúcsok és ezáltal a túlfeszültség megelőzésére. Ezeknél az érintkezőknél a kapcsolat először, illetve utoljára jön létre, és szintén először, illetve utoljára szakad meg.
Előresiető és késleltetett érintkezőkkel rendelkező csatlakozóra (csatlakozó) van szüksége?
Semmi gond. Nálunk kaphat egyedi érintkező-kiosztásokat a DIN B, C, R, D, E, F és G típusokhoz. Az előresiető érintkező bármely kívánt pozícióba behelyezhető.
Vegye fel velünk a kapcsolatot »
Miért érdemes előresiető vagy késleltetett érintkezőt használni?
Az előresiető és késleltetett érintkezőket az elektrotechnikában alkalmazzák a feszültségcsúcsok és ezáltal a túlfeszültség megelőzésére. Ezeknél az érintkezőknél a kapcsolat először, illetve utoljára jön létre, és szintén először, illetve utoljára szakad meg.
Előresiető és késleltetett érintkezőkkel rendelkező csatlakozóra (csatlakozó) van szüksége?
Semmi gond. Nálunk kaphat egyedi érintkező-kiosztásokat a DIN B, C, R, D, E, F és G típusokhoz. Az előresiető érintkező bármely kívánt pozícióba behelyezhető.
Vegye fel velünk a kapcsolatot »
DIN 14162-es nyomtatott áramköri csatlakozók – kivitelek
jelcsatlakozó, 2,54 mm-es
raszterméret, DIN 41612 típus B, Q + DIN 41612 típus C, R
A kétsoros B típus és a háromsoros DIN 41612 C típus egy hajlított késes és egy egyenes rugós/hüvelysor-ből áll. Ha egyenes késes sávokra és hajlított rugós sávokra van szükség, akkor a kétsoros Q típus és a háromsoros R áll rendelkezésre.
Mind a 4 sorozat fél- és harmadváltozatban is kapható. Csatlakozási változatokként a préseléses, a hullámforrasztásos és a THR-technika közül lehet választani.
Mivel a B és Q, valamint a C és R típusok kombinálhatók, lehetőség van a nyomtatott áramköri lapok 90°-os szögben, párhuzamosan vagy akár vízszintesen történő összekapcsolására.

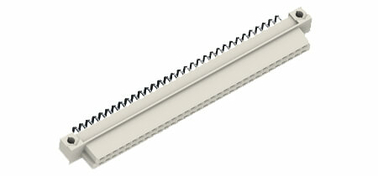

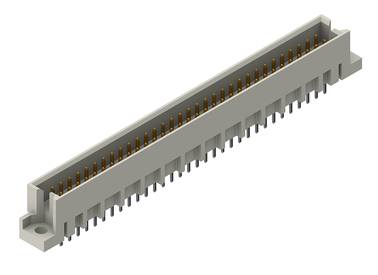

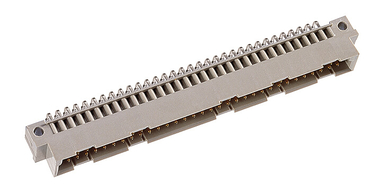

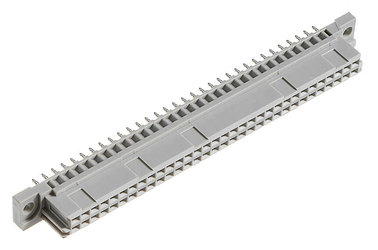

DIN 41612 csatlakozó – B + Q típus:

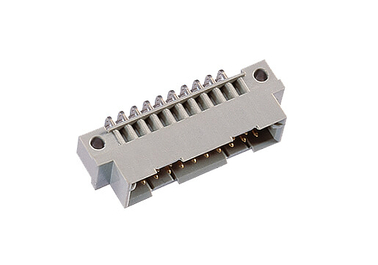

- B típus: hajlított apa csatlakozó, egyenes anya csatlakozó
- típus: egyenes apa csatlakozó, hajlított anya csatlakozó
– 64
érintkező
– Hossz: 95 mm, Szélesség
: 8,6 mm

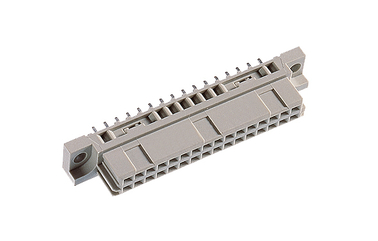

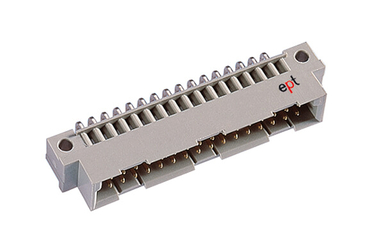

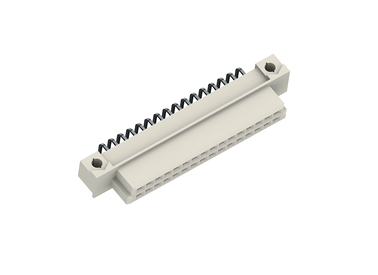

DIN 41612 csatlakozó – B/2
+ Q/2 típus:típus
-
szélesség: 8,6 mm

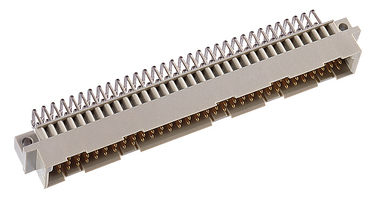

DIN 41612 csatlakozó
– típus C + R:
– típus C: hajlított
apa csatlakozó, egyenes
anya csatlakozó

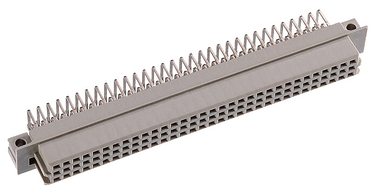

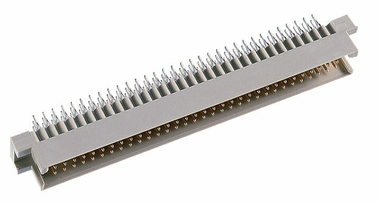

– típus R: egyenes apa csatlakozó, hajlított anya csatlakozó
– 96
érintkező – hossz: 95 mm, szélesség: 11 mm

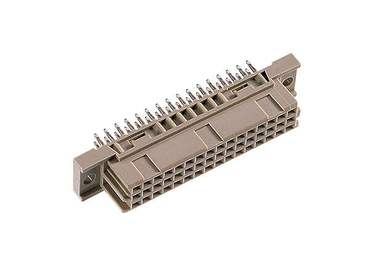

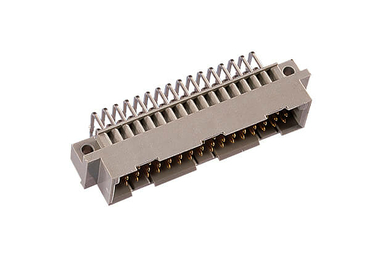

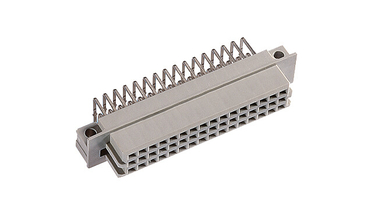

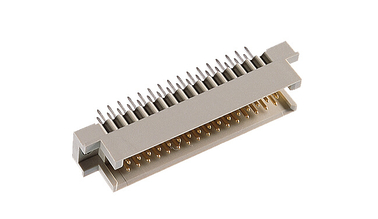

DIN 41612 csatlakozó – típus C/2 + R/2:
- típus: apa csatlakozó, egyenes típus
– R típus: egyenes apa csatlakozó, hajlított anya csatlakozó
– 48
érintkező – Hossz: 55 mm, Szélesség: 11 mm

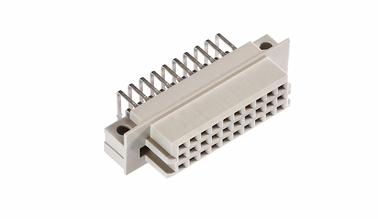

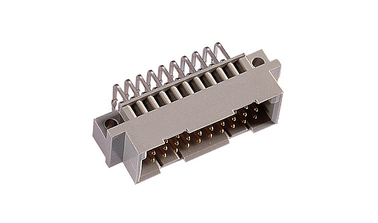

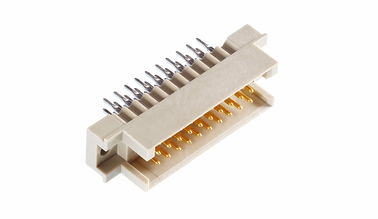

DIN 41612 csatlakozó – C/3 + R/3 típus:
- C típus: hajlított apa csatlakozó, egyenes anya csatlakozó
– R típus: hajlított apa csatlakozó, egyenes anya csatlakozó
– 30
érintkező – Hossz: 39 mm, Szélesség: 11 mm Az összes említett típus
esetében 20 °C-on legfeljebb 1,6 A üzemi áram továbbítható.
A DIN jelcsatlakozó-eket gyakran alkalmazzák az IT/számítástechnikai területen a dugaszolható kártya és a backplane összekapcsolására.
Mind a 4 sorozat fél- és harmadváltozatban is kapható. Csatlakozási változatokként a préseléses, a hullámforrasztásos és a THR-technika közül lehet választani.
Mivel a B és Q, valamint a C és R típusok kombinálhatók, lehetőség van a nyomtatott áramköri lapok 90°-os szögben, párhuzamosan vagy akár vízszintesen történő összekapcsolására.
DIN 41612 csatlakozó – B + Q típus:
- B típus: hajlított apa csatlakozó, egyenes anya csatlakozó
- típus: egyenes apa csatlakozó, hajlított anya csatlakozó
– 64
érintkező
– Hossz: 95 mm, Szélesség
: 8,6 mm
DIN 41612 csatlakozó – B/2
+ Q/2 típus:típus
-
szélesség: 8,6 mm
DIN 41612 csatlakozó
– típus C + R:
– típus C: hajlított
apa csatlakozó, egyenes
anya csatlakozó
– típus R: egyenes apa csatlakozó, hajlított anya csatlakozó
– 96
érintkező – hossz: 95 mm, szélesség: 11 mm
DIN 41612 csatlakozó – típus C/2 + R/2:
- típus: apa csatlakozó, egyenes típus
– R típus: egyenes apa csatlakozó, hajlított anya csatlakozó
– 48
érintkező – Hossz: 55 mm, Szélesség: 11 mm
DIN 41612 csatlakozó – C/3 + R/3 típus:
- C típus: hajlított apa csatlakozó, egyenes anya csatlakozó
– R típus: hajlított apa csatlakozó, egyenes anya csatlakozó
– 30
érintkező – Hossz: 39 mm, Szélesség: 11 mm Az összes említett típus
esetében 20 °C-on legfeljebb 1,6 A üzemi áram továbbítható.
A DIN jelcsatlakozó-eket gyakran alkalmazzák az IT/számítástechnikai területen a dugaszolható kártya és a backplane összekapcsolására.

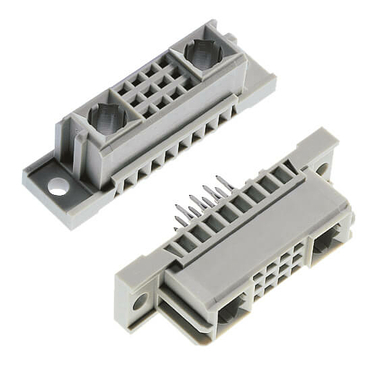

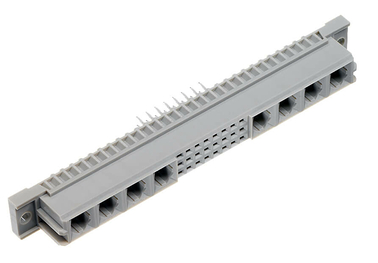

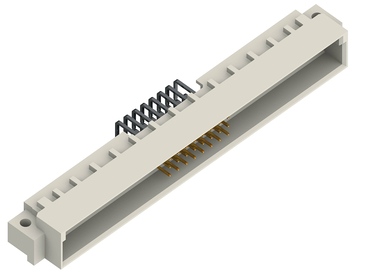

Jel és tápfeszültség (30 A) egy DIN 41612 típus M nyomtatott áramköri
csatlakozóban
Az M típus nagyáramú- és jelérintkezőket kínál egy csatlakozóban. Az egyenes anya csatlakozó és a hajlított apa csatlakozó választhatóan 6 jel- és 10 koaxiális érintkezővel, illetve 24/8, 42/6, 60/4, 78/2 konfigurációval szerelhető fel. Ezenkívül az M sorozat-hez tartozó csatlakozósor M/2 – 30/2 és M/3 – 12/2 változatban is kapható.
Ezt a nyomtatott áramköri csatlakozó-változatot például töltőberendezések vezérlő rendszereiben alkalmazzák.
Ezt a nyomtatott áramköri csatlakozó-változatot például töltőberendezések vezérlő rendszereiben alkalmazzák.
raszterméret: 5,08 mm – Teljesítmény (5,6 A)
DIN 41612 típus D, E + DIN 41612 típus F, G + DIN 41612 típus F lapos, G lapos
Aki akár 5,6 A-es áramot is szeretne továbbítani, a kétsoros DIN 41612 D típus-ra és a háromsoros DIN 41612 E típus-ra támaszkodhat. Mindkét változat 5,08 mm-es raszterméret-mal rendelkezik. Alapértelmezés szerint a apa csatlakozó hajlított, a anya csatlakozó pedig egyenes.
Ugyanarra a felhasználásra szánják, de robusztusabb kivitelűek a DIN 41612 F típusú (háromsoros) és a DIN 41612 G típusú (négysoros) nyomtatott áramköri csatlakozók. Mindkét nyomtatott áramköri csatlakozó-Typennél az hüvelysor a szabványos magasság mellett alacsonyabb változatban is kapható. Így különböző kártyatávolságok valósíthatók meg.
A DIN 41612 F típus és a DIN 41612 G típus csatlakozókat főként a vasúttechnika használják.

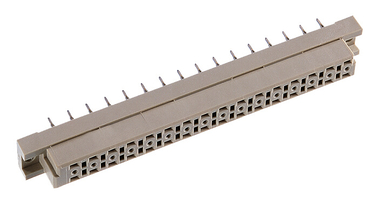

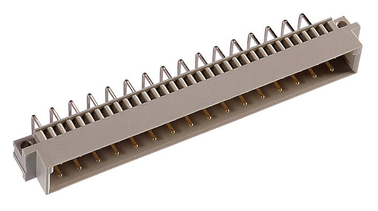

típus D (Type D)
:- 32
érintkező- 2 sor

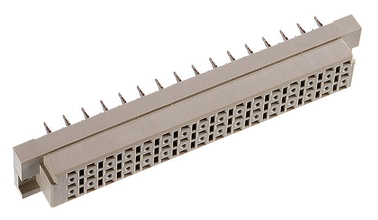

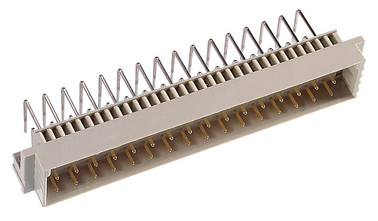

típus E (Type E)
:- 48 érintkező-
2 sor

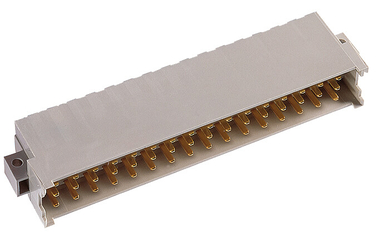

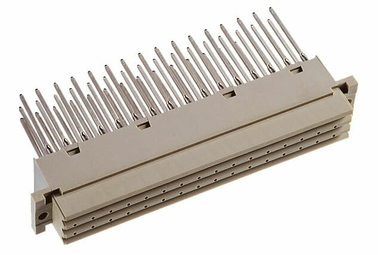

típus F (Type F)
:- 48
érintkező- 3 sor

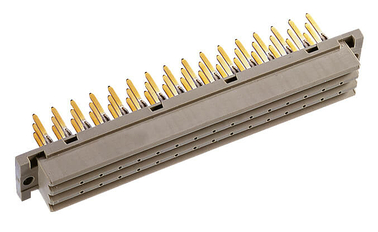

típus F lapos
:- 48
érintkező- 3 sor

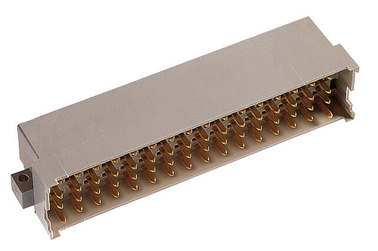

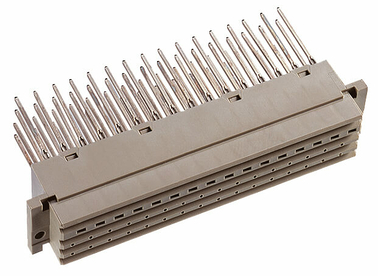

típus G (Type G)
:- 64
érintkező- 4 sor

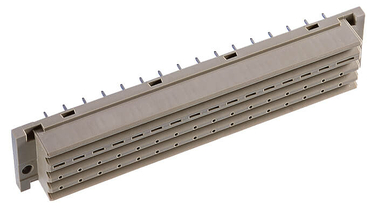

típus G lapos
:- 64
érintkező- 4 sor
Ugyanarra a felhasználásra szánják, de robusztusabb kivitelűek a DIN 41612 F típusú (háromsoros) és a DIN 41612 G típusú (négysoros) nyomtatott áramköri csatlakozók. Mindkét nyomtatott áramköri csatlakozó-Typennél az hüvelysor a szabványos magasság mellett alacsonyabb változatban is kapható. Így különböző kártyatávolságok valósíthatók meg.
A DIN 41612 F típus és a DIN 41612 G típus csatlakozókat főként a vasúttechnika használják.
típus D (Type D)
:- 32
érintkező- 2 sor
típus E (Type E)
:- 48 érintkező-
2 sor
típus F (Type F)
:- 48
érintkező- 3 sor
típus F lapos
:- 48
érintkező- 3 sor
típus G (Type G)
:- 64
érintkező- 4 sor
típus G lapos
:- 64
érintkező- 4 sor

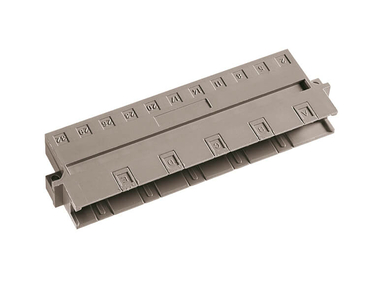

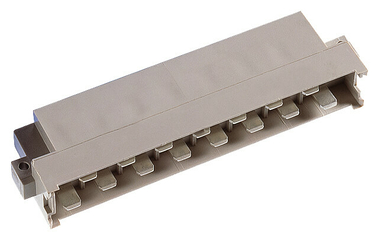

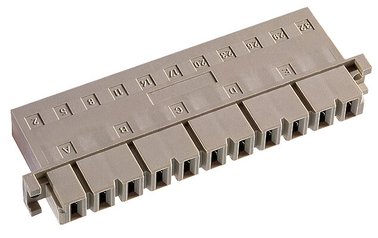

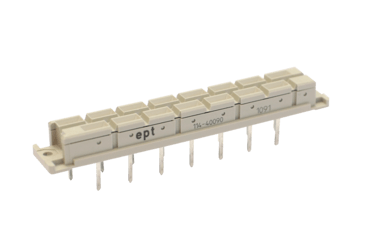

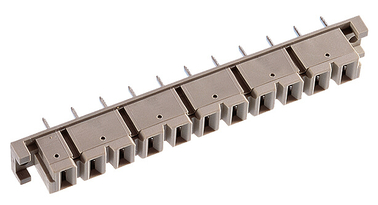

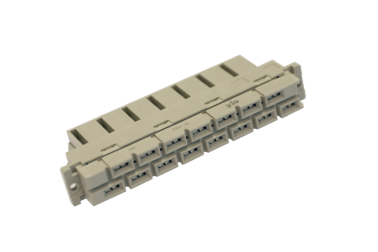

raszterméret: 5,08 mm, Faston csatlakozóval: 15

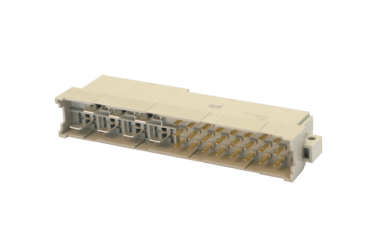

A, DIN 41612 H11, DIN 41612 H15, vegyes típus: DIN 41612 H7/F24
Faston-csatlakozáshoz DIN 41612 H11, DIN 41612 H15 vagy a vegyes típusú DIN 41612 H7/F24 szükséges. Az H11 és H15 típusú rugós csatlakozósorok (anya csatlakozó) két különböző magasságban kaphatók. Érdekes megoldást jelent az H7/F25 típus, amely 7 Faston-csatlakozóval (15 A) és 24 tápfeszültség-érintkezővel (5,6 A) rendelkezik.

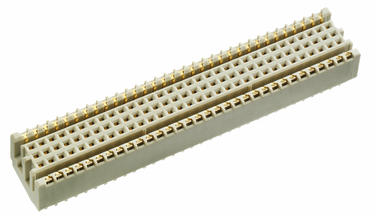

VME 64x hátlapcsatlakozók
többfelhasználós buszrendszerekhez – Vita
A DIN 41612 sorozat egyik különlegessége az 5 soros VME64x anya csatlakozó. 160 érintkezővel ez a anya csatlakozó 3 különböző változatban és 2 érintkezőhosszal, press-fit technológia alkalmazásban áll rendelkezésre. A jelenlegi VME64-es verzió 64 bites buszszélességet biztosít.
A DIN 41612 VME64x anya csatlakozó-t többek között a repülőgépiparban, az űrkutatásban, valamint a védelmi iparban alkalmazzák.
A DIN 41612 VME64x anya csatlakozó-t többek között a repülőgépiparban, az űrkutatásban, valamint a védelmi iparban alkalmazzák.

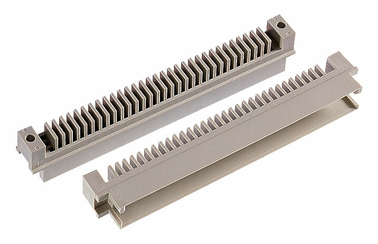

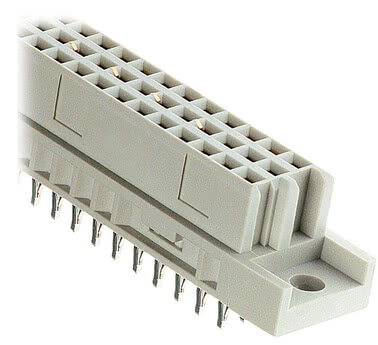

DIN 41612 kapcsolócsatlakozó
Daisy-láncba
Az automatizálási technika számos buszrendszere a Daisy Chain elv szerint van bekötve. A jelvezetékek több modulkártyán keresztül történő soros átvezetése egy általános eljárás. Ha azonban egyes modulkártyákat kihúznak, akkor jumpereket kell behelyezni. Ez a probléma elegánsabban megoldható kapcsolócsatlakozóval. A leánykártya (leánykártya) kihúzásakor az érintkező automatikusan rövidre záródik, így nincs szükség a jumper felesleges behelyezésére.
Típusok áttekintése
DIN 41612 B, B/2,
B/3 típus• Szabvány (X): 4,
9• előresietés (Y) + 1,0 mm: 5,
9• késleltetés (Y) -0,8 mm: 4,1
B/3 típus• Szabvány (X): 4,
9• előresietés (Y) + 1,0 mm: 5,
9• késleltetés (Y) -0,8 mm: 4,1
DIN 41612 C, C/2,
C/3 típus• Szabvány (X): 4,
9• előresietés (Y) + 1,0 mm: 5,9•
késleltetés (Y) -0,8 mm: 4,1
C/3 típus• Szabvány (X): 4,
9• előresietés (Y) + 1,0 mm: 5,9•
késleltetés (Y) -0,8 mm: 4,1
DIN 41612 R, R/2, R/3
típus, dugaszolási oldal
• Standard (X): 4,
9• előresietés (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
késleltetés (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
csatlakozási oldal
• Standard (X): 13,0•
előresietés (Y) + 0,8 mm: 13,
8• késleltetés (Y) -0,4 mm: 12,6 | -0,8: 12,2
típus, dugaszolási oldal
• Standard (X): 4,
9• előresietés (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
késleltetés (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
csatlakozási oldal
• Standard (X): 13,0•
előresietés (Y) + 0,8 mm: 13,
8• késleltetés (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 típus
D• Szabvány (X): 4,
9• előresietés (Y) + 0,8 mm: 5,7
D• Szabvány (X): 4,
9• előresietés (Y) + 0,8 mm: 5,7
DIN 41612 E típus (raszter 2,54 mm)
• Szabvány (X): 4,9•
előresietés (Y) + 0,8 mm: 5,7 (a, c, e sorozat)
DIN 41612 E típus (raszter: 5,08 mm)
• Standard (X): 4,
9• előresietés (Y) + 0,8 mm: 5,7 (a sorozat)
• Szabvány (X): 4,9•
előresietés (Y) + 0,8 mm: 5,7 (a, c, e sorozat)
DIN 41612 E típus (raszter: 5,08 mm)
• Standard (X): 4,
9• előresietés (Y) + 0,8 mm: 5,7 (a sorozat)
DIN 41612 típus
F• Szabvány (X): 6,1•
előresietés (Y) + 1,3 mm: 7,4
F• Szabvány (X): 6,1•
előresietés (Y) + 1,3 mm: 7,4
DIN 41612 típus
G• Szabvány (X): 6,1•
előresietés (Y) + 1,3 mm: 7,4
G• Szabvány (X): 6,1•
előresietés (Y) + 1,3 mm: 7,4
ept csatlakozó termékcsalád DIN 41612 / IEC 60603-2
„Több mint 50 éve használják az IEC 60603-2 (korábban: DIN 41612) szabványnak megfelelő csatlakozó csatlakozókat. És erre jó okuk van. Még ha a technika tovább is fejlődött, és az IoT és az Ipar 2.0 korában az alkalmazások egyre kisebbek lesznek, mégis több alkatrészt tartalmaznak, a DIN-csatlakozók még mindig ugyanolyan aktuálisak, mint öt évtizeddel ezelőtt – köszönhetően a legújabb áramköri lap-tervekkel való kompatibilitásuknak, amelyet a típusok, a pólusszámok és a csatlakozástechnikák széles választéka támogat.
A forrasztási és a wire-wrap technikák mellett az ept-nél lehetősége van arra is, hogy a csatlakozócsaládot (csatlakozócsalád) az ept által kifejlesztett Tcom press press-fit zóna-ban szerezze be.
Az ept DIN 41612 / IEC 60603-2 termékcsaládja 12 alapkialakítást, valamint további kiegészítő változatokat tartalmaz 2,54 mm-es, illetve 5,08 mm-es rácstávolsággal (raszter). Választhatók mind 1,5 A-ig terjedő áramterhelhetőségű (áramterhelhetőség) jelcsatlakozók, mind pedig akár 5,6 A-ig, sőt 15 A-ig terjedő áramterhelhetőségű tápcsatlakozók (Powersteckverbinder) pinonként. Ez a változatgazdagság lehetővé teszi a csatlakozócsalád (csatlakozócsalád) rendkívül széles alkalmazási területen való használatát. A szabványosítás biztosítja a különböző gyártók csatlakozóinak kompatibilitását.”
Wolfgang Schmid, termékmenedzser, ept GmbH

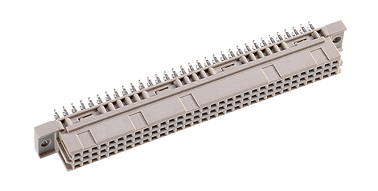

DIN 41612 / IEC 60603-2 nyomtatott áramköri csatlakozó
A forrasztási és a wire-wrap technikák mellett az ept-nél lehetősége van arra is, hogy a csatlakozócsaládot (csatlakozócsalád) az ept által kifejlesztett Tcom press press-fit zóna-ban szerezze be.
Az ept DIN 41612 / IEC 60603-2 termékcsaládja 12 alapkialakítást, valamint további kiegészítő változatokat tartalmaz 2,54 mm-es, illetve 5,08 mm-es rácstávolsággal (raszter). Választhatók mind 1,5 A-ig terjedő áramterhelhetőségű (áramterhelhetőség) jelcsatlakozók, mind pedig akár 5,6 A-ig, sőt 15 A-ig terjedő áramterhelhetőségű tápcsatlakozók (Powersteckverbinder) pinonként. Ez a változatgazdagság lehetővé teszi a csatlakozócsalád (csatlakozócsalád) rendkívül széles alkalmazási területen való használatát. A szabványosítás biztosítja a különböző gyártók csatlakozóinak kompatibilitását.”
Wolfgang Schmid, termékmenedzser, ept GmbH

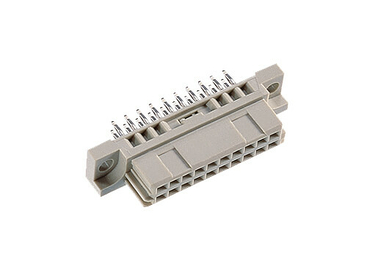

DIN 41612 / IEC 60603-2 nyomtatott áramköri csatlakozó
GYIK: Kérdések és válaszok a DIN 41612 nyomtatott áramköri lapokhoz való csatlakozókról
Hogyan lehet feldolgozni a DIN 41612-es csatlakozó-eket?Milyen áramerősségeket lehet DIN 41612 csatlakozókkal továbbítani?A DIN 41612-es csatlakozó RoHS-kompatibilisek?Milyen eltolást tolerálnak a DIN 41216-es csatlakozó csatlakoztatáskor?Vannak-e megfelelő szerszámok az ept DIN 41216-os csatlakozóinak feldolgozásához? Melyek
Hogyan lehet feldolgozni a DIN 41612-es csatlakozó-eket?
A csatlakozási technikától (csatlakozástechnika) függően besajtolási vagy forrasztási technika (forrasztható kivitel), valamint átmenőfuratos reflow-forrasztás (furatszerelt reflow-forrasztás), Faston-csatlakozás (Faston-csatlakozó) vagy vágó-szorító technika (szigetelésátszúrásos csatlakozás (IDC), IDC)
Milyen áramerősségeket lehet DIN 41612 csatlakozókkal továbbítani?
Kínálatunkban megtalálhatók mind az 1,5 A-ig terjedő áramStromtragfähigkeit-jű jelcsatlakozók, mind pedig a pinonként akár 5,6 A-ig, sőt 15 A-ig terjedő áramáramterhelhetőség-jű tápcsatlakozók.
A DIN 41612-es csatlakozó RoHS-kompatibilisek?
Igen, mindegyik.
Milyen eltolást tolerálnak a DIN 41216-es csatlakozó csatlakoztatáskor?
A DIN-csatlakozók nagy eltolási tűréssel rendelkeznek. Így a „Messer-” és „anya csatlakozó” csatlakozók összekapcsolásakor 1 mm-es radiális eltolódás (középső eltolás) megengedett mind a hosszanti, mind a keresztirányú tengelyen. A szögeltérés-tűrés hosszirányban 4°, keresztirányban pedig 2°.
Vannak-e megfelelő szerszámok az ept DIN 41216-os csatlakozóinak feldolgozásához? Melyek
Igen, az Ön csatlakozójához (csatlakozó) igazodó, megfelelő szerszámokat kínálunk.
Visszajelzések a DIN-szabványú nyomtatott áramköri lapokhoz készült csatlakozókról
Tiszteletben tartjuk ügyfeleink diszkréció iránti igényét, ezért az alábbiakban nem nevezzük meg a forrásokat. Ugyanakkor teljes
mértékben garantáljuk e kijelentések hitelességét.
mértékben garantáljuk e kijelentések hitelességét.
Ügyfeleinknek zord körülmények között is biztonságosan tudniuk kell alkalmazkodni a készülékeinkhez. Ezért évek óta bízunk az ept DIN-csatlakozó-jeinek magas minőségi színvonalában.
„A széles választékú préselt csatlakozók, beleértve a szögletes változatokat is, meggyőztek.”
A THR-változat alkalmazásával elhagyható a hullámforrasztás-lépés, így a folyamat jóval gazdaságosabbá válik.
