Robusztus csatlakozók nyomtatott áramköri lapokhozmechanikai, hő- és kémiai hatások ellen
Nyomtatott áramköri lapokhoz készült csatlakozóinkat folyamatosan optimalizáljuk, és rendszeresen ellenállóvá tesszük őket az új környezeti hatásokkal szemben
Nyomtatott áramköri lapokhoz készült csatlakozóinkat folyamatosan optimalizáljuk, és rendszeresen ellenállóvá tesszük őket az új környezeti hatásokkal szemben
A nyomtatott áramköri lapok csatlakozóinak strapabírósága
A nyomtatott áramköri lapokhoz szánt strapabíró csatlakozókra vonatkozó követelmények
A nyomtatott áramköri lapokhoz készült csatlakozóknak strapabírónak kell lenniük, megbízhatóan kell továbbítaniuk a jeleket, és nem szabad meghibásodniuk. A strapabíró nyomtatott áramköri lapokhoz készült csatlakozóknak mechanikai, hő- és kémiai terheléseket kell kibírniuk, mint például: • ütések, • rezgés, • lengés, • gáz, • páratartalom, • magas hőmérséklet, • nedvesség és • por, anélkül, hogy meghibásodnának. Különösen a repülő- és űrhajózásban, az ipari automatizálásban, az autóiparban és az orvostechnika területén van szükség robusztus csatlakozókra a nyomtatott áramköri lapokhoz.
Különböző eljárásokkal biztosítjuk, hogy nyomtatott áramköri lapokhoz készült csatlakozóink ellenálljanak ezeknek a terheléseknek. Fejlesztési részlegünk folyamatosan optimalizálja a nyomtatott áramköri lapokhoz készült csatlakozóinkat, és folyamatosan védi őket a további környezeti hatások ellen. Számos vizsgálati eljárás segítségével biztosítjuk az állandóan magas minőséget.
Mechanikai hatások, mint például rezgés, lengés és ütés – Nincs érintkezőhiba a robusztus nyomtatott áramköri lapokhoz készült csatlakozóknak köszönhetően
Megfelelő csatlakozórendszer strapabíró nyomtatott áramköri lapokhoz

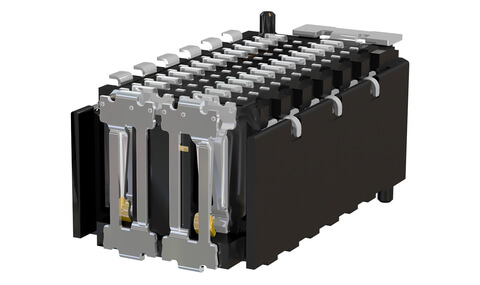

Csatlakozórendszer: Kétoldalas rugós csatlakozósor a nyomtatott áramköri lapokhoz

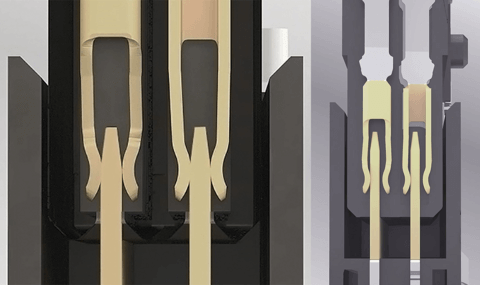

Kétoldalas One27 rugós érintkező: érintkezés nélkül (balra) és ütés hatására (jobbra)
A robusztus NYÁK-csatlakozóink kétoldalas rugós sávval rendelkeznek, ami redundánssá és megbízható érintkezésűvé teszi a NYÁK-NYÁK csatlakozókat. A második rugó révén a jelátvitel minden esetben biztosított egy érintkezési ponton keresztül, még a csatlakozó erős ütéshatásnak való kitettsége esetén is. Ez garantálja az optimális készüléktervezést.
Összehasonlításképpen: a klasszikus, kétrészes nyomtatott áramköri lapokhoz készült csatlakozók csupán egy pengés érintkezővel és egy rugós érintkezővel rendelkeznek. Erős rázkódás hatására ez oda vezethet, hogy a pengés sáv leválik a rugós sávról, és megszakad a jelátvitel.
Csatlakozórendszer: nemek közötti egyenlőséget biztosító csatlakozórendszer a nyomtatott áramköri lapokhoz
Zero8 nemek közötti egyenlőséget biztosító kapcsolattartási rendszer
Jelentősen strapabíróbbak azok a nyomtatott áramköri lapokhoz készült csatlakozók, amelyek „nem-semleges” érintkezőrendszerrel rendelkeznek. Ennek az érintkezőrendszernek az a különlegessége, hogy a csatlakozó és az aljzat érintkezőinek geometriája megegyezik. Így minden érintkezőt két rugó érint, a csatlakozó és az aljzat egymásba van illesztve, és nem tudnak egymástól elválni. Ez maximális redundanciát biztosít, és rendkívül robusztusvá és megbízhatóvá teszi a nyomtatott áramköri lapok közötti csatlakozóinkat. (5. ábra).
Csatlakozórendszer: Egy darabból álló nyomtatott áramköri lapokhoz való csatlakozó
Flexilink egyrészes csatlakozó
Csak az egyrészes NYÁK-csatlakozók még strapabíróbbak, mint a NYÁK-NYÁK csatlakozók nem-semleges érintkező-rendszere.
Az egyrészes NYÁK-csatlakozók nem alkalmazzák a klasszikus, két részből álló érintkező-elvet, amely kés- és rugós sávból áll. Nincs sebezhető érintkezőfelületük, ezért rendkívül ellenállóak az ütésekkel, rezgéssel, nedvességgel, porral és a környezeti hatásokkal szemben.
Az egyrészes nyomtatott áramköri lapok közötti csatlakozók alkalmasak öntésre és más eljárásokra is a nyomtatott áramköri lapok csatlakozójának alkatrészeinek védelme érdekében. A préselési technológiával kombinálva a robusztus, egyrészes nyomtatott áramköri lapokhoz készült csatlakozók jelentik a két nyomtatott áramköri lap közötti legbiztonságosabb mechanikai és elektromos összeköttetést.
Megfelelő érintkező kialakítás robusztus nyomtatott áramköri lapokhoz készült csatlakozókhoz

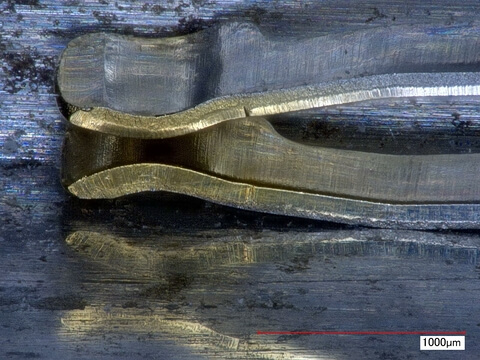

Az One27 rugós tulipánja a sajtolás-hajlítás után
Robusztus nyomtatott áramköri lapokhoz készült csatlakozóink a 90 fokkal meghajlított rugalmas csatlakozósávon keresztül érintkeznek.
Előny: A nyomtatott áramköri lapokhoz készült csatlakozó a sima, hengerelt felületen keresztül érintkezik, és nem a stancolási folyamat során keletkezett, egyenetlen és éles szélű stancolt szalag alsó felületén. Ezzel elkerüljük a felület fokozott kopását és csökkentjük az átmeneti ellenállást. A rugós
sáv mellett a nyomtatott áramköri lap csatlakozójának késes sávját is pontosan kell kivágni és továbbfeldolgozni, hogy a sérült geometriai alakzatok ne szakítsák meg az érintkezést ütés, rezgés és lengés hatására.
Megfelelő szigetelőelemek robusztus nyomtatott áramköri lapokhoz készült csatlakozókhoz

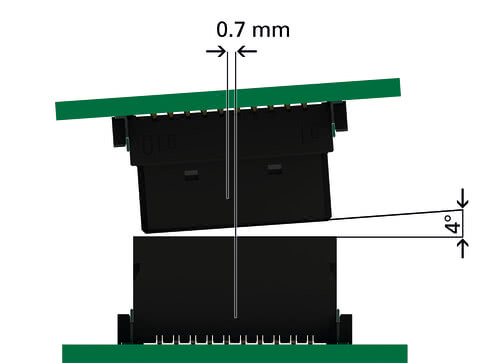

A Zero8 csatlakozó ±0,7 mm-es középső eltérést és 4°-os szögeltérést tesz lehetővé
A robusztus NYÁK-csatlakozóink szigetelőtestjei úgy vannak kialakítva, hogy a csatlakozó belsejében található érzékeny érintkezők tökéletesen védve legyenek az ütésektől, a rezgésektől és a rázkódásoktól. A nyomtatott áramköri lapok közötti csatlakozók szigetelőtestén található bevezető ferde felületek kiegyenlítik a nyomtatott áramköri lapok eltolódását a csatlakoztatás során, és lehetővé teszik, hogy a csatlakozó felek középső vagy szögeltolódás esetén is sérülés nélkül illeszkedjenek egymáshoz.
Tűréshatárok robusztus nyomtatott áramköri lapokhoz készült csatlakozók esetében
A Zero8 minden irányú tűréskiegyenlítése
A tűréshatár egy további tényező, amely befolyásolja a nyomtatott áramköri lapokhoz készült csatlakozók robusztusságát. Ha a csatlakozó nem képes kiegyenlíteni a kis tűréshatárokat, akkor a mechanikai mikromozgások – mint például az ütések, a rezgések és a lengések – középtávon a csatlakozó kopásához vagy megrongálódásához vezetnek. Ha egy robusztus NYÁK-csatlakozó rendelkezik úszó funkcióval, akkor működés közben is képes akár ±0,4 mm-es eltéréseket kiegyenlíteni. Ez a funkció egyre nagyobb jelentőségre tesz szert, különösen akkor, ha egy NYÁK-ot több különböző csatlakozóval szerelnek fel.
A zord környezeti feltételek között használt, strapabíró nyomtatott áramköri lapokhoz készült csatlakozók felületén alig jelentkezik korrózió és kopás

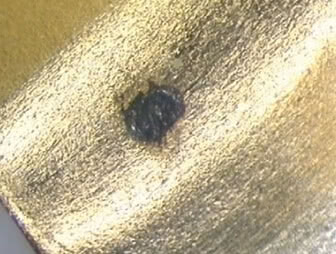

Az érintkezési felület kopása és korróziója
Hasonlóan a nyomtatott áramköri kapcsokhoz, a rézcsapokkal ellátott csatlakozók is könnyen oxidálódhatnak pusztán az oxigén és a környezeti páratartalom hatására. Felületkezelésünk egy védőréteggel megakadályozza a csatlakozók érintkezőinek oxidációját. Az ept robusztus nyomtatott áramköri lapok közötti csatlakozói minimálisra csökkentik a felületi kopást. Ez kevesebb korróziót, kevesebb oxidképződést és hosszú élettartamot eredményez, sok csatlakoztatási ciklussal.
Hogyan tudjuk ezt megvalósítani a rázkódás, rezgés, lengés, gáz, páratartalom, nedvesség és por okozta mikromozgások ellenére?
Kiváló minőségű és tartós érintkezőbevonat a strapabíró nyomtatott áramköri lapokhoz készült csatlakozóinkon A
késes és a rugós csatlakozósorok sima felülete
Ennek eredményeként alacsony az átmeneti ellenállás, így a robusztus nyomtatott áramköri lapokhoz készült csatlakozók kiváló jelátvitelt biztosítanak zord környezeti feltételek mellett is. Ezzel megelőzzük a nem megfelelő elektromos kapcsolatokat és a jelromlást. Többek
között a következő érintkezőbevonatokat használjuk:
Az arany korrózióállósága és kiváló vezetőképessége miatt – az emelkedő árak ellenére is – rendkívül népszerű érintkezőfelület a strapabíró nyomtatott áramköri lapok csatlakozóinál.
Nikkel-foszfor ötvözet aranybevonattal: az árstabil alternatív felület. Meghatározott arányban kombinálva ez a két anyag az arany pozitív tulajdonságait is magában hordozza: magas korrózióállóságot, alacsony kopást és tökéletes vezetőképességet.
Gáz, páratartalom, magas hőmérséklet, nedvesség és por – strapabíró nyomtatott áramköri csatlakozók, amelyeknél nem fordul elő érintkezőhiba
A préselési technika segítségével rendkívül robusztus és szennyeződésálló nyomtatott áramköri csatlakozókat gyártunk, amelyek ellenállnak a rezgésnek, az ütéseknek, a gázoknak, a páratartalomnak, a nedvességnek és a pornak. A préselési technológiával gyártott, robusztus nyomtatott áramköri csatlakozók meghibásodási aránya (FIT-arány) tízszer jobb, mint az automatikusan forrasztott nyomtatott áramköri csatlakozóké. Ezeket például légzsákrendszerekben, ABS- és ESP-modulokban használják, mivel ezekben az alkalmazásokban a jelátvitel semmilyen körülmények között nem szabad megszakadnia.

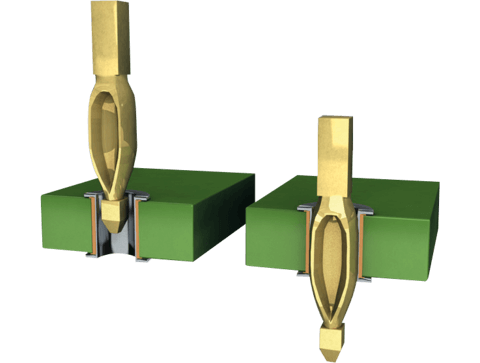

Hogyan? A préselési technika kis préselési erővel a legnagyobb tartási erőt eredményezi a csatlakozó és a nyomtatott áramköri lap között. A préselés során egy, a furat átmérőjénél nagyobb átlójú préselőtűt nyomnak be a nyomtatott áramköri lap átmenő furatába. A préselési zónában a csatlakozócsap rugalmas, így a nyomtatott áramköri lap a préselési folyamat során fellépő fizikai erők hatására nem deformálódik. A kontaktcsap és a fémbevonatú nyomtatott áramköri lap lyuka között hideghegesztés jön létre: egy gázszivárgásmentes, korrózióálló, alacsony ellenállású és jó elektromos vezetőképességű mechanikus kapcsolat, amely öntéshez is alkalmas. Ezenkívül a DIN EN 60352-5 szabványban is szerepel, és nagyon nagy mechanikai és hőterhelés mellett is – például rezgés, hajlítás, nedvesség, por és hőmérséklet-változások esetén – biztos érintkezést biztosít, sőt akár 200 G-s gyorsulási terhelést is kibír. A G-erők olyan terheléseket jelentenek, amelyek a sebesség nagyságának és/vagy irányának változása miatt hatnak az emberi testre, egy használati tárgyra vagy egy járműre. Összehasonlításképpen: a Föld légkörébe való visszatérés után egy űrhajóra körülbelül 7 G-erő hat.
SMT (felületre szereléses technológia) nyomtatott áramköri lapokhoz való csatlakozók

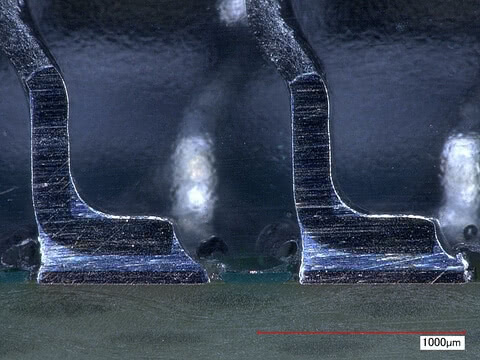

Meniszkusz kialakulása az One27 forrasztóaljzatánál
A csatlakozók és a nyomtatott áramköri lapok stabil és megbízható összekapcsolásának egy másik módja a felületre szerelési technológia (SMT). Ezeket gyakran használják ipari alkalmazásokban és az Ipar 4.0 területén, különösen akkor, ha a nyomtatott áramköri lapokat mindkét oldalukon kell szerelni, vagy ha az alkatrészekhez az erőhatás irányában nem lehet betartani a minimális távolságot. Különösen robusztus SMT-aljzataink megfelelnek az IPC 3. osztálynak, amely nagy teljesítményű elektronikai alkalmazásokra vonatkozik. Ebben az osztályban a jelátvitel soha nem szabad megszakadnia, és nagyobb áramokat kell továbbítania. Az IPC-A-610 szabvány szerint a csatlakozó és a nyomtatott áramköri lap közötti robusztus kapcsolatnak meg kell felelnie a forrasztótalp, a forrasztópárna és a forrasztópaszta megfelelő arányának. Az
SMT így működik: a forrasztópaszta segítségével a csatlakozókat a nyomtatott áramköri lap meghatározott csatlakozófelületeire, a forrasztópárnákra forrasztják. A reflow kemencében a forrasztóanyagot megolvasztják, majd megkeményítik. Az optimális forrasztási csatlakozás (SMT) az egyenletes meniszkusz kialakulásáról ismerhető fel. Az érintkezőnek körbe kell lennie forrasztási meniszkusszal, hogy a legjobb tartási erőt érje el a nyomtatott áramköri lapon.

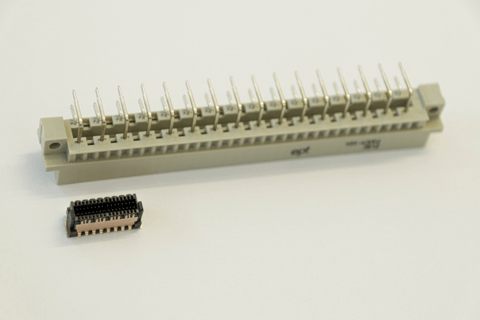

Kicsi, kompakt, mégis strapabíró miniatűr csatlakozók nyomtatott áramköri lapokhoz
A rendszeres optimalizálások és fejlesztések révén szerzett széles körű szakértelmünk lehetővé teszi számunkra, hogy egyre kisebb és strapabíróbb csatlakozókat gyártsunk nyomtatott áramköri lapokhoz. Ennek köszönhetően a lap-lap közötti csatlakozóink egyre ellenállóbbak és teljesítményesebbek lesznek, még a egyre szűkülő beépítési térben is. Az ept kicsi, robusztus miniatűr nyomtatott áramköri csatlakozói gyors, egyszerű és biztonságos jelátvitelt garantálnak a zord környezeti feltételek, mint például ütések, rezgések, magas hőmérséklet és por ellenére, és emellett nedvesség elleni védelmet is biztosítanak a nyomtatott áramköri csatlakozók számára.
Sajtolási technológiával vagy felületre szerelési technológiával (SMT) kis, kompakt nyomtatott áramköri lapok közötti csatlakozóink alacsony meghibásodási arányt és a legnagyobb tartóerőt garantálják. A kicsi, mégis robusztus nyomtatott áramköri csatlakozók méretük ellenére úgy vannak kialakítva, hogy például a szigetelőtesten található bevezető ferde felületek védjék az érintkezőket középső és szögeltérés esetén. A beszerelés során a bevezető ferde felületek támogatást nyújtanak a kés- és rugós sávok hibátlan csatlakoztatásához. Ezt az érintkező- és szigetelőtest geometriája teszi lehetővé.
Mechanikai és elektromos vizsgálatok nyomtatott áramköri lapokhoz készült csatlakozóknál
A nyomtatott áramköri lapok közötti csatlakozókra számos tesztelési eljárás létezik, amelyek az ipari környezettől függően eltérőek lehetnek. Robusztus nyomtatott áramköri lapokhoz készült csatlakozóink különösen a következő teszteken mennek keresztül:
Terhelési teszt strapabíró csatlakozókhoz
A strapabíró csatlakozók terhelési vizsgálata során megvizsgálják a feszültségállóságot és az átmeneti ellenállást például 500 csatlakoztatási ciklus előtt és után.
Klimatikus teszt robusztus csatlakozók számára
A strapabíró csatlakozók éghajlati vizsgálata során azt ellenőrzik, hogy több órás, például -55 °C-os, majd 125 °C-os hőmérsékleti kitettség negatív hatással van-e a nyomtatott áramköri lap csatlakozójának átmeneti ellenállására. Ez biztosítja a nyomtatott áramköri lap csatlakozójának hőmérsékletállóságát.
Hőmérsékleti sokkpróba strapabíró csatlakozókhoz
A robusztus csatlakozók hőmérséklet-sokk-tesztje során azt vizsgálják, hogy a nyomtatott áramköri lapok közötti csatlakozó képes-e például 100 alkalommal, egyenként 30 percig ellenállni a hirtelen, szélsőséges hőmérséklet-változásnak, amelyet a nyomtatott áramköri lapok csatlakozójára hő- és hideghatással idéznek elő.
Csatlakozási ciklusok és káros gázok tesztelése robusztus csatlakozók esetében
A robusztus csatlakozók csatlakoztatási ciklus- és káros gáz tesztje során ellenőrzik, hogy a gyakorlatban a középső és szögeltérés, valamint a tűréshatár a csatlakoztatott állapotban is megfelelően működik-e. A csatlakozási ciklusok tesztelésének és a káros gázok tesztelésének kombinációja biztosítja, hogy a nyomtatott áramköri lapokhoz használt csatlakozók teljesítménye az átmeneti ellenállás és a feszültségállóság tekintetében ne romoljon, és hogy a nyomtatott áramköri lapokhoz használt csatlakozók optimális védelmet nyújtsanak a káros gázok ellen.
