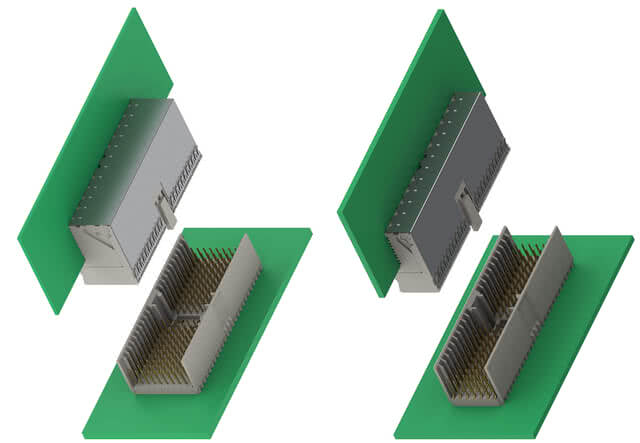

hm2.0: Áttekintés

A tények áttekintése Alkalmazások hm2.0 termékek Jellemzők IEC 61076-4-101 szabvány A rendszer moduláris felépítése Nagy sebességű alkalmazások GYIK rész

Keménycsatlakozók IEC 61076-4-101, 2 mm-es rácstávolság

Magas érintkezőszám: Az hm2.0 keménymérföldes csatlakozósorozatot az IEC 61076-4-101 nemzetközi szabvány alapján fejlesztették ki. A 2,0 mm-es rácsos, árnyékolt csatlakozó olyan alkalmazásokhoz alkalmas, amelyek nagy érintkező sűrűséget és megbízhatóságot igényelnek. Ezért a csatlakozórendszer nagy népszerűségnek örvend a háttérlapok területén. A szabványosítás biztosítja a csatlakozók kompatibilitását a különböző gyártók termékei között.

Jellemzők

Széles választék a kivitelekből
Moduláris csatlakozók 2 mm-es
rácstávolsággal 5 vagy 8 jelcsatorna
12 különböző csatlakozóhossz
Egyedi elrendezés lehetséges
Árnyékolással vagy anélkül kapható
Adatátviteli sebesség akár 3,
125 Gbit/s Robusztus kivitel
Kiegészítők, például burkolatok és kódolások

Alkalmazások

Távközlés
Hálózati rendszerek
CompactPCI
Orvostechnika
Ipari számítógépek (IPC)

hm2.0: Áttekintés

A tények áttekintése Alkalmazások hm2.0 termékek Jellemzők IEC 61076-4-101 szabvány A rendszer moduláris felépítése Nagy sebességű alkalmazások GYIK rész

rugós lécek

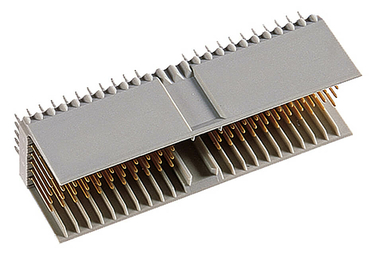

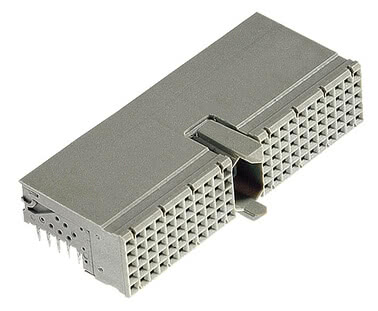

hm2.0 csatlakozósor, A típus Tételszám. 244-11000-15

Szám: 110, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A típus Tételszám. 244-11000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, A típus Tételszám. 244-11300-15

Szám: 110, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A típus Tételszám. 244-11300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, A típus Tételszám. 244-11305-15

Szám: 90, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A típus Tételszám. 244-11305-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	90
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, A típus Tételszám. 244-11306-15

Szám: 90, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A típus Tételszám. 244-11306-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	90
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

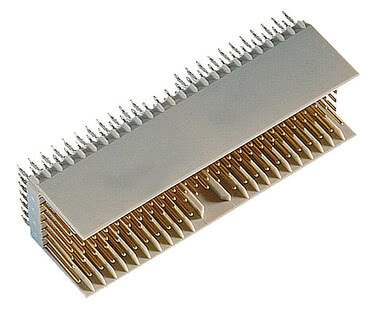

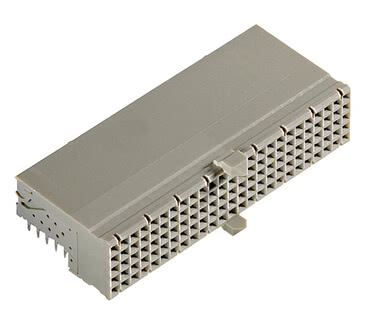

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 244-61000-15

Szám: 125, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 244-61000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	125
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 244-61300-15

Szám: 125, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 244-61300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	125
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

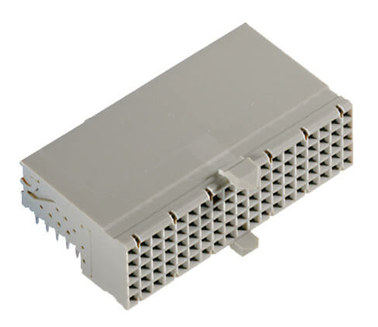

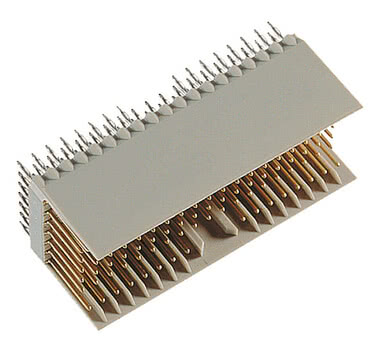

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 244-63000-15

Szám: 95, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 244-63000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	95
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 244-63300-15

Szám: 95, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 244-63300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	95
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

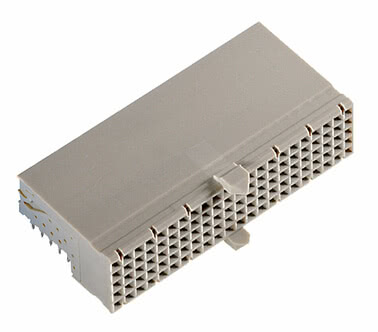

hm2.0 csatlakozósor, AB22 típus Tételszám. 244-62000-15

Szám: 110, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB22 típus Tételszám. 244-62000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

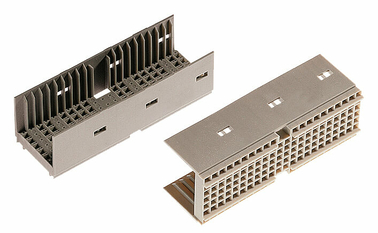

hm2.0 csatlakozósor, AB22 típus Tételszám. 244-62300-15

Szám: 110, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB22 típus Tételszám. 244-62300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

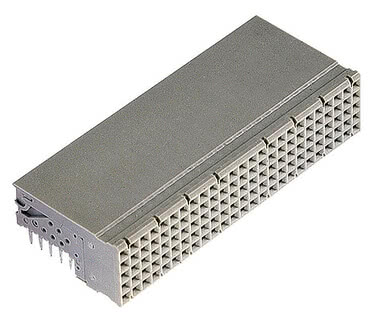

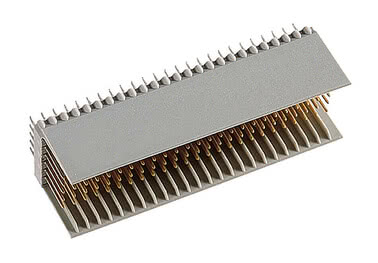

hm2.0 csatlakozósor, B25 kivitel Tételszám. 244-21000-15

Szám: 125, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B25 kivitel Tételszám. 244-21000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	125
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B25 kivitel Tételszám. 244-21300-15

Szám: 125, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B25 kivitel Tételszám. 244-21300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	125
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

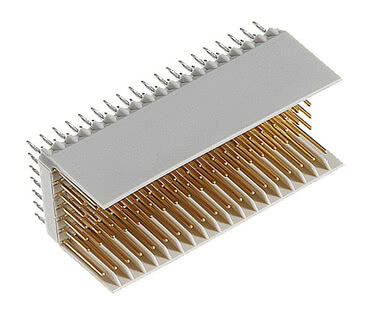

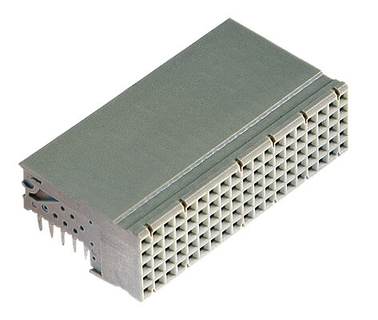

hm2.0 csatlakozósor, B19 típus Tételszám. 244-23000-15

Szám: 95, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 típus Tételszám. 244-23000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	95
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 típus Tételszám. 244-23300-15

Szám: 95, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 típus Tételszám. 244-23300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	95
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

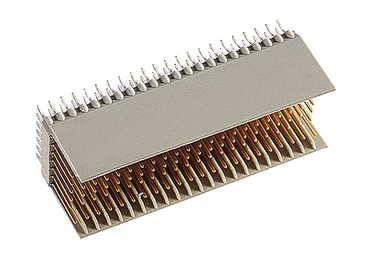

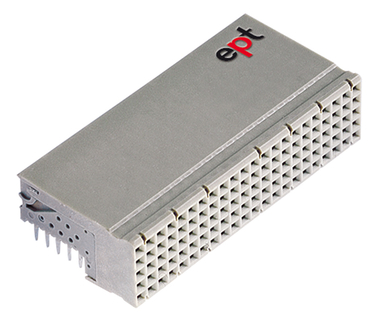

hm2.0 csatlakozósor, B22 típus Tételszám. 244-22000-15

Szám: 110, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 244-22000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 244-22300-15

Szám: 110, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 244-22300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

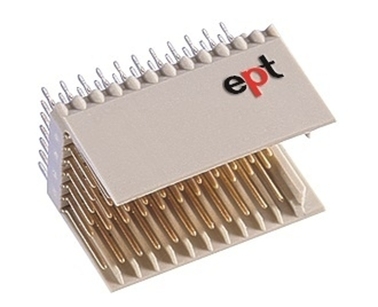

hm2.0 C típusú csatlakozósor Tételszám. 244-31000-15

Szám: 55, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 C típusú csatlakozósor Tételszám. 244-31000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	55
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 C típusú csatlakozósor Tételszám. 244-31300-15

Szám: 55, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 C típusú csatlakozósor Tételszám. 244-31300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	55
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

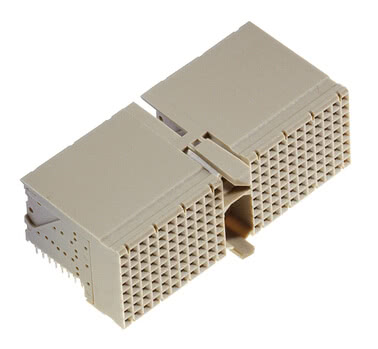

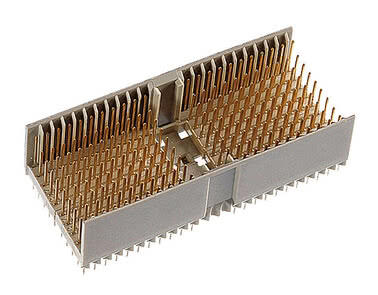

hm2.0 D típusú csatlakozósor Tételszám. 246-11000-15

Szám: 176, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 D típusú csatlakozósor Tételszám. 246-11000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	176
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 D típusú csatlakozósor Tételszám. 246-11300-15

Szám: 176, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 D típusú csatlakozósor Tételszám. 246-11300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	176
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

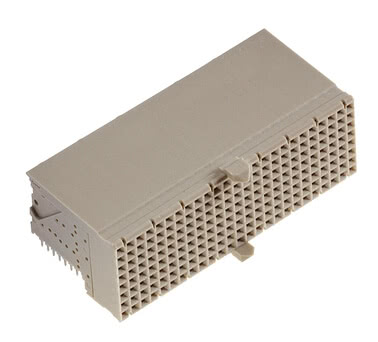

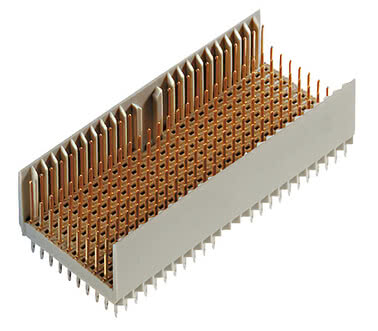

hm2.0 csatlakozósor, DE típus Tételszám. 246-61000-15

Szám: 200, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, DE típus Tételszám. 246-61000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	200
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, DE típus Tételszám. 246-61300-15

Szám: 200, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, DE típus Tételszám. 246-61300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	200
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

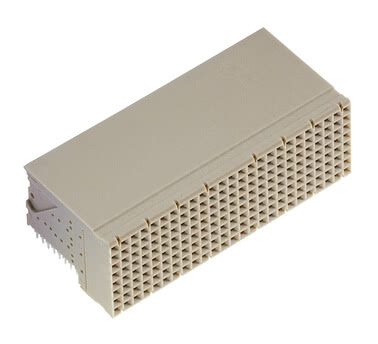

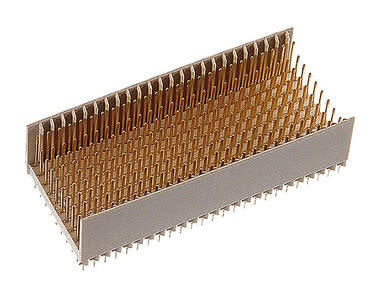

hm2.0 E típusú csatlakozósor Tételszám. 246-21000-15

Szám: 200, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 E típusú csatlakozósor Tételszám. 246-21000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	200
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 E típusú csatlakozósor Tételszám. 246-21300-15

Szám: 200, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 E típusú csatlakozósor Tételszám. 246-21300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	200
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

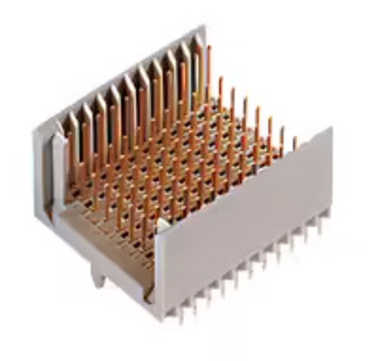

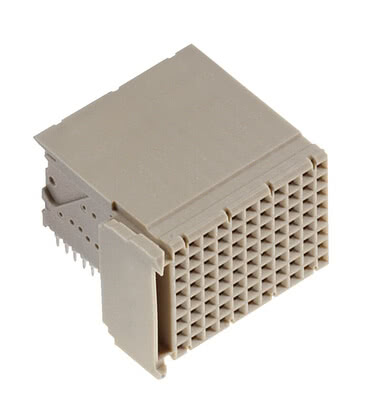

hm2.0 csatlakozósor, F típus Tételszám. 246-31000-15

Szám: 88, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, F típus Tételszám. 246-31000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	88
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, F típus Tételszám. 246-31300-15

Szám: 88, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolással és anélkül is kapható, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, F típus Tételszám. 246-31300-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	88
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

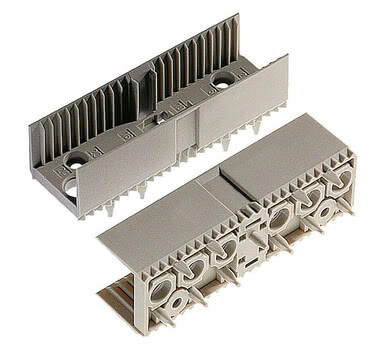

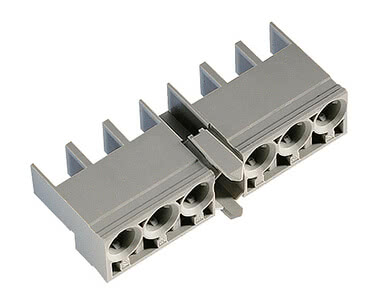

hm2.0 L típusú csatlakozósor Tételszám. 244-51000

legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

Teljesítmény

További részletek a termékről

hm2.0 L típusú csatlakozósor Tételszám. 244-51000 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

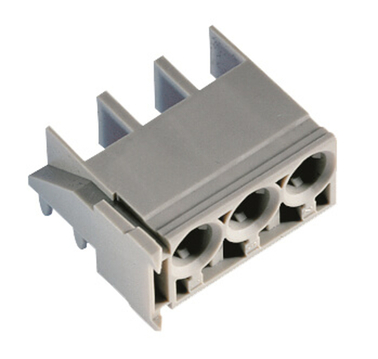

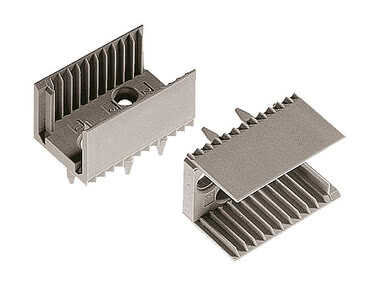

hm2.0 N típusú csatlakozósor Tételszám. 244-52000

legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

Teljesítmény

További részletek a termékről

hm2.0 N típusú csatlakozósor Tételszám. 244-52000 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, A15 típus Tételszám. 244-13000-15

Szám: 60, Csatlakozó hossza: 2,9 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, árnyékolás nélkül, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A15 típus Tételszám. 244-13000-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	60
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,9 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,6 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Késsávok

hm2.0 késsor, A típus Tételszám. 243-11010-15

Szám: 110, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11310-15

Szám: 154, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11322-15

Szám: 154, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11322-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11323-15

Szám: 100, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11323-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	100
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11360-15F

Szám: 154, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11360-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11709-15F

Szám: 100, Csatlakozó hossza: 16 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11709-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	100
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	16 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11710-15F

Szám: 154, Csatlakozó hossza: 16 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11710-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	16 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11715-15F

Szám: 154, Csatlakozó hossza: 16 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11715-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	16 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11734-15F

Szám: 154, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11734-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61010-15

Szám: 125, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	125
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61310-15

Szám: 169, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	169
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61320-15

Szám: 169, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61320-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	169
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61360-15F

Szám: 169, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB25 kivitel Tételszám. 243-61360-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	169
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63010-15

Szám: 95, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	95
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63310-15

Szám: 127, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	127
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63320-15

Szám: 127, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63320-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	127
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63360-15F

Szám: 127, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB19 kivitel Tételszám. 243-63360-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	127
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62010-15

Szám: 110, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62310-15

Szám: 146, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	146
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62320-15

Szám: 146, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62320-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	146
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62360-15F

Szám: 146, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, AB22 típus Tételszám. 243-62360-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	146
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, B25 kivitel Tételszám. 243-21010-15

Szám: 125, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, B25 kivitel Tételszám. 243-21010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	125
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, B25 kivitel Tételszám. 243-21020-15

Szám: 125, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, B25 kivitel Tételszám. 243-21020-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	125
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, B25 kivitel Tételszám. 243-21310-15

Szám: 175, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, B25 kivitel Tételszám. 243-21310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	175
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, B25 kivitel Tételszám. 243-21320-15

Szám: 175, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, B25 kivitel Tételszám. 243-21320-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	175
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23310-15

Szám: 95, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	95
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23320-15

Szám: 133, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23320-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	133
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23360-15F

Szám: 133, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23360-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	133
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23361-15F

Szám: 133, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23361-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	133
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23371-15F

Szám: 133, Csatlakozó hossza: 16 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23371-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	133
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	16 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23700-15F

Szám: 133, Csatlakozó hossza: 16 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23700-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	133
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	16 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23716-15F

Szám: 133, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B19 kivitel Tételszám. 243-23716-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	133
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22310-15

Szám: 154, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22311-15

Szám: 154, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22311-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22312-15

Szám: 132, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22312-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	132
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22320-15

Szám: 154, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22320-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22351-15F

Szám: 132, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22351-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	132
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22360-15F

Szám: 154, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22360-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22361-15F

Szám: 154, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22361-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22371-15F

Szám: 154, Csatlakozó hossza: 16 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22371-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	16 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22734-15F

Szám: 154, Csatlakozó hossza: 14,5 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, B22 típus Tételszám. 243-22734-15F - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	14,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 C típusú késsor Tételszám. 243-31010-15

Szám: 55, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 C típusú késsor Tételszám. 243-31010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	55
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 C típusú késsor Tételszám. 243-31020-15

Szám: 55, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 C típusú késsor Tételszám. 243-31020-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	55
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 C típusú késsor Tételszám. 243-31310-15

Szám: 77, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 C típusú késsor Tételszám. 243-31310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	77
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 C típusú késsor Tételszám. 243-31320-15

Szám: 77, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 C típusú késsor Tételszám. 243-31320-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	77
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, D típus Tételszám. 245-11010-15

Szám: 176, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, D típus Tételszám. 245-11010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	176
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, D típus Tételszám. 245-11310-15

Szám: 220, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, D típus Tételszám. 245-11310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	220
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, DE kivitel Tételszám. 245-61010-15

Szám: 200, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, DE kivitel Tételszám. 245-61010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	200
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, DE kivitel Tételszám. 245-61310-15

Szám: 244, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, DE kivitel Tételszám. 245-61310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	244
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, E típus Tételszám. 245-21010-15

Szám: 200, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, E típus Tételszám. 245-21010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	200
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, E típus Tételszám. 245-21310-15

Darabszám: 250, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, E típus Tételszám. 245-21310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	250
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, F típus Tételszám. 245-31010-15

Szám: 88, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, F típus Tételszám. 245-31010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	88
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, F típus Tételszám. 245-31310-15

Szám: 110, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, F típus Tételszám. 245-31310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	110
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, L kivitel Tételszám. 243-51000

legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

Teljesítmény

További részletek a termékről

hm2.0 késsor, L kivitel Tételszám. 243-51000 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, M típus Tételszám. 243-41010-15

Szám: 55, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

Teljesítmény

További részletek a termékről

hm2.0 késsor, M típus Tételszám. 243-41010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	55
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, M típus Tételszám. 243-41310-15

Szám: 77, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

Teljesítmény

További részletek a termékről

hm2.0 késsor, M típus Tételszám. 243-41310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	77
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, N típus Tételszám. 243-52000

legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

Teljesítmény

További részletek a termékről

hm2.0 késsor, N típus Tételszám. 243-52000 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, A15 típus Tételszám. 243-13010-15

Szám: 60, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A15 típus Tételszám. 243-13010-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	60
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, A15 típus Tételszám. 243-13020-15

Szám: 60, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A15 típus Tételszám. 243-13020-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	60
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 csatlakozósor, A15 típus Tételszám. 243-13310-15

Szám: 84, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 csatlakozósor, A15 típus Tételszám. 243-13310-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	84
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

hm2.0 késsor, A típus Tételszám. 243-11321-15

Szám: 154, Csatlakozó hossza: 3,7 mm, 2,2 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 késsor, A típus Tételszám. 243-11321-15 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	154
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,7 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Kapcsolat: max. 0,75 N, árnyékolás: max. 1 N
Húzóerő érintkezésenként	Kapcsolat: min. 0,15 N, árnyékolás: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Levegő- és kúszási távolság	≥ 0,8 mm
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Kiegészítők

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8011

hm rugós lécekhez, Dióbarna RAL 8011

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8011 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8012

hm rugós lécekhez, Epervörös RAL 3018, Telefonálási előírások

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8012 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8013

hm rugós lécekhez, Kék RAL 4005

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8013 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8014

hm rugós lécekhez, Brilliantblau RAL 5007, 5,0 V cPCI

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8014 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8021

hm rugós lécekhez, Utazási zöld RAL 6011

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8021 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8031

hm rugós lécekhez, Kadmium-sárga RAL 1021, 3.3 V cPCI

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8031 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8032

hm rugós lécekhez, Palaszürke RAL 7015

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8032 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8033

hm rugós lécekhez, Acélkék RAL 5011

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8033 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8034

hm rugós lécekhez, Pastellorange RAL 2003

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8034 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8041

hm rugós lécekhez, Ockersárga RAL 1024

derékszögű

További részletek a termékről

hm2.0 kódolóbetét csatlakozóaljzat Tételszám. 244-8041 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8011

hm-mérőcsatlakozókhoz, Dióbarna RAL 8011

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8011 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8012

hm-mérőcsatlakozókhoz, Epervörös RAL 3018, Telefonálási előírások

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8012 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8013

hm-mérőcsatlakozókhoz, Kék RAL 4005

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8013 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8014

hm-mérőcsatlakozókhoz, Brilliantblau RAL 5007, 5,0 V cPCI

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8014 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8021

hm-mérőcsatlakozókhoz, Utazási zöld RAL 6011

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8021 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8031

hm-mérőcsatlakozókhoz, Kadmium-sárga RAL 1021, 3.3 V cPCI

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8031 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8032

hm-mérőcsatlakozókhoz, Palaszürke RAL 7015

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8032 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8033

hm-mérőcsatlakozókhoz, Acélkék RAL 5011

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8033 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8034

hm-mérőcsatlakozókhoz, Pastellorange RAL 2003

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8034 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 kódolóbetét késsor Tételszám. 243-8041

hm-mérőcsatlakozókhoz, Ockersárga RAL 1024

derékszögű

További részletek a termékről

hm2.0 kódolóbetét késsor Tételszám. 243-8041 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	poli(oxietilén-tereftalát)

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó burkolatlap, A típus Tételszám. 244-11600-1

22 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó burkolatlap, A típus Tételszám. 244-11600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	22
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó burkolatlemez, B25 kivitel Tételszám. 244-21600-1

25 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó burkolatlemez, B25 kivitel Tételszám. 244-21600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	25
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó burkolat, B19 kivitel Tételszám. 244-23600-1

19 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó burkolat, B19 kivitel Tételszám. 244-23600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	19
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó védőlemez, B22 kivitel Tételszám. 244-22600-1

22 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó védőlemez, B22 kivitel Tételszám. 244-22600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	22
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó burkolat, C típus Tételszám. 244-31600-1

11 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó burkolat, C típus Tételszám. 244-31600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	11
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó burkolólap, D típus Tételszám. 246-11600-1

22 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó burkolólap, D típus Tételszám. 246-11600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	22
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó burkolatlemez, E típus Tételszám. 246-21600-1

25 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó burkolatlemez, E típus Tételszám. 246-21600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	25
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 alsó burkolatlemez, F típus Tételszám. 246-31600-1

11 Kapcsolat, Csatlakozó hossza: 3,4 mm, legalább 1,44 mm-es NYÁK-vastagsághoz, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

Press-fit technológia

További részletek a termékről

hm2.0 alsó burkolatlemez, F típus Tételszám. 246-31600-1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Minőségi szint	2
Kapcsolattartók száma	11
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	Bronz

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	Áramszűrés: max. 1 N
Húzóerő érintkezésenként	Áramszűrés: min. 0,15 N
Élettartam	> 250 csatlakoztatási ciklus

Elektromos

Működési áram	1,5 A +20 °C-on, 1,0 A +70 °C-on
Érintkezési ellenállás	max. 20 mΩ
Szigetelési ellenállás	min. 10⁴ MΩ
Vizsgálati feszültség	750 V (hatékony érték)
Adatátvitel	3,125 Gbit/s

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat A Tételszám. 243-5525-1/1

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat A Tételszám. 243-5525-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat A Tételszám. 243-5525-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat A Tételszám. 243-5525-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat A Tételszám. 243-5525-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat A Tételszám. 243-5525-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat A Tételszám. 243-5525-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat A Tételszám. 243-5525-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat A Tételszám. 243-5525-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat A Tételszám. 243-5525-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB19 Tételszám. 243-5719-1/1

hm AB Isolierkoerper fuer Uebergabesteckzonen Foto

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB19 Tételszám. 243-5719-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB19 Tételszám. 243-5719-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB19 Tételszám. 243-5719-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB19 Tételszám. 243-5719-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB19 Tételszám. 243-5719-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB19 Tételszám. 243-5719-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB19 Tételszám. 243-5719-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB19 Tételszám. 243-5719-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB19 Tételszám. 243-5719-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat AB22 Tételszám. 243-5722-1/1

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat AB22 Tételszám. 243-5722-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat AB22 Tételszám. 243-5722-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat AB22 Tételszám. 243-5722-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat AB22 Tételszám. 243-5722-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat AB22 Tételszám. 243-5722-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat AB22 Tételszám. 243-5722-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat AB22 Tételszám. 243-5722-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat AB22 Tételszám. 243-5722-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat AB22 Tételszám. 243-5722-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB25 Tételszám. 243-5725-1/1

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB25 Tételszám. 243-5725-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB25 Tételszám. 243-5725-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB25 Tételszám. 243-5725-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB25 Tételszám. 243-5725-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB25 Tételszám. 243-5725-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB25 Tételszám. 243-5725-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB25 Tételszám. 243-5725-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 Shroud AB25 Tételszám. 243-5725-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 Shroud AB25 Tételszám. 243-5725-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B25 Tételszám. 243-5625-1/1

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B25 Tételszám. 243-5625-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B25 Tételszám. 243-5625-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B25 Tételszám. 243-5625-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B25 Tételszám. 243-5625-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B25 Tételszám. 243-5625-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B25 Tételszám. 243-5625-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B25 Tételszám. 243-5625-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B25 Tételszám. 243-5625-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B25 Tételszám. 243-5625-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B19 Tételszám. 243-5619-1/1

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B19 Tételszám. 243-5619-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B19 Tételszám. 243-5619-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B19 Tételszám. 243-5619-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B19 Tételszám. 243-5619-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B19 Tételszám. 243-5619-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B19 Tételszám. 243-5619-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B19 Tételszám. 243-5619-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B19 Tételszám. 243-5619-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B19 Tételszám. 243-5619-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B22 Tételszám. 243-5622-1/1

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B22 Tételszám. 243-5622-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B22 Tételszám. 243-5622-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B22 Tételszám. 243-5622-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B22 Tételszám. 243-5622-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B22 Tételszám. 243-5622-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B22 Tételszám. 243-5622-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B22 Tételszám. 243-5622-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat B22 Tételszám. 243-5622-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat B22 Tételszám. 243-5622-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat C Tételszám. 243-5511-1/1

3,2–4,0 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,5 mm, y = 14,95 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat C Tételszám. 243-5511-1/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat C Tételszám. 243-5511-2/1

4,0–4,8 mm vastagságú nyomtatott áramköri lapokhoz, x = 3,7 mm, y = 14,15 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat C Tételszám. 243-5511-2/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat C Tételszám. 243-5511-3/1

4,8 mm-nél nagyobb vastagságú nyomtatott áramköri lapokhoz, x = 2,9 mm, y = 13,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat C Tételszám. 243-5511-3/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat C Tételszám. 243-5511-4/1

2,4–3,2 mm vastagságú nyomtatott áramköri lapokhoz, x = 4,9 mm, y = 15,35 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat C Tételszám. 243-5511-4/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

hm2.0 burkolat C Tételszám. 243-5511-5/1

2,4 mm-nél vékonyabb nyomtatott áramköri lapokhoz, x = 6,3 mm, y = 16,75 mm, az IEC 61076-4-101 szabvány szerint tesztelve

derékszögű

További részletek a termékről

hm2.0 burkolat C Tételszám. 243-5511-5/1 - Műszaki adatok

Alapok

Specifikáció	IEC 61076-4-101
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?

Személyre szabott csatlakozók kérése

" Nem az Ön számára megfelelő? Kérjen most személyre szabott csatlakozót!

Username:

Köszönjük! Megvizsgáljuk az Ön igényeit, és felvesszük Önnel a kapcsolatot.

Ha bármilyen kérdése van, e-mailben vagy telefonon bármikor rendelkezésére állunk.

Nem találtunk megfelelő terméket – Kérjen ajánlatot most:

A *-gal jelölt mezők kitöltése kötelező.

Cég *

Üdvözlés

Keresztnév *

Név *

Street *

POSTACÍM *

Helyszín *

Ország *

e-mail *

Telefon *

Termékkövetelmények *

Adatvédelmi nyilatkozatunkat itt olvashatja el.

Jellemzők

Az hm2.0 csatlakozók többek között a CompactPCI-ben is alkalmazhatók. Ez a PICMG által kidolgozott szabvány a passzív hátlapos, 19 hüvelykes technológiájú csúcskategóriás rendszerekhez. Robusztus kialakításuknak és akár 3,125 Gbit/s-os adatátviteli sebességüknek köszönhetően kiválóan megfelelnek a teljesítményre, a robusztusságra és a megbízhatóságra vonatkozó magas követelményeknek. Az hm2.0 csatlakozót egyre gyakrabban használják ipari alkalmazásokhoz is, mivel robusztus csatlakozórendszerrel rendelkezik, és 2 mm-es rácstávolságával nagy érintkező sűrűséget biztosít. A csatlakozó 5 vagy 8 jelcsatornával és 12 különböző tűhosszal kapható.

hm20 Federleiste — hm2.0 A típusú rugós lécek
A részletek áttekintése

hm20 Messerleiste — hm2.0 A típusú késsor
A részletek áttekintése

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Az Ön alkalmazásához pontosan illeszkedő, egyedi csatlakozókat gyártunk.

más pólusszámok
más rétegek
alternatív érintkezőbevonatok

Kérjen most egyedi csatlakozót

Az IEC 61076-4-101 szabvány

Az ept hm2.0 keménymetrikus csatlakozósorozatot az IEC 61076-4-101 nemzetközi szabvány alapján fejlesztették ki és gyártják. Ezzel a felhasználók számára biztosított egy világszintű szabvány a nyomtatott áramköri lapok többszálas csatlakozókkal történő összekapcsolásához. A nyomtatott áramköri lapok rendszerről rendszerre problémamentesen cserélhetők. A rögzítés, az árnyékolás és a kódolás fontos paraméterei az alkalmazáson túl is kompatibilisek maradnak.

Az ept hm2.0 csatlakozók 2 mm-es metrikus rácson alapulnak. Ezek a csatlakozók problémamentesen sorba rendezhetők anélkül, hogy a 2 mm-es rácsot az illesztéseknél megszakítanák. Ez a rácselrendezés elsősorban a nyomtatott áramköri lap tervezése során nyújt előnyöket, mivel nem keletkezik helyveszteség az egyes csatlakozómodulokon belül.

Az A, D, L és M modulok multifunkciós blokkkal vannak felszerelve. Ez fogadja be a szabvány szerint előírt kódolóbetéteket. A fröccsöntött vezetők garantálják a kés- és rugós sávok egymáshoz viszonyított helyes igazítását, valamint a csavarodás elleni védelmet az érintkezés létrejötte előtt. A kódolóbetétek egy egyszerű behelyező és kihúzó szerszámmal rögzíthetők, illetve oldhatók.

Az ept az hm2.0 késsávokhoz négy különböző hosszúságot kínál a csatlakozó oldalra és három hosszúságot a dugaszoló oldalra. A különböző csatlakozási hosszúságokra azért van szükség, hogy az alkatrészek behelyezésekor vagy kihúzásakor bizonyos jel- vagy földvezetékeket elsőként lehessen létrehozni vagy leválasztani. A 11,25 mm-es hosszú csatlakozókra elsősorban a z és f árnyékolási sorokhoz van szükség.

A jobb sorba rendezés és a csatlakozók elfordulásának elkerülése érdekében a szigetelőtestek végein lekerekítések találhatók. Ezek a lekerekítések biztosítják a pontos pozicionálást a nyomtatott áramköri lapon, és megadják a moduloknak a szükséges tartást egymás között. A nyomtatott áramköri lapok

összekeverésének elkerülése érdekében elengedhetetlen a csatlakozók kódolása egy modern BUS-rendszerben. A kódolás lehetőségét már az IEC 61076-4-101 szabvány is előírja. Az úgynevezett kódolóbetétek kézzel behelyezhetők az A, D, L és M típusú csatlakozók multifunkciós blokkjába. A különböző betétek színkóddal vannak jelölve, így vizuálisan gyorsan felismerhetők.

hm2.0 rendszermodularitás

Az ept hm2.0 modulok számos lehetőséget kínálnak a nagy érintkezőszám optimalizálására, különösen koaxiális vagy száloptikai csatlakozásokkal kombinálva. Az A típusú modul használatával
50 mm hosszú csatlakozók készíthetők, 25 mm-es lépésekben, tetszőleges teljes hosszúságig.
A multifunkciós blokkkal ellátott csatlakozókat (A, M, L típusok) előnyösen a csatlakozósor elején helyezik el. A B típusú modul viszont csak más modulok között helyezhető el.
A C és N típusú 25 mm-es modulokat fordított polaritás elleni védelmük miatt a csatlakozósor végén helyezik el. Az alkatrészek helyes csatlakoztatását a multifunkciós blokk kódolóbetétei, valamint a C és N típusú modulok biztosítják.

hm2.0 nagy sebességű alkalmazásokhoz

Az ept hm2.0 csatlakozóival nagy sebességű alkalmazások valósíthatók meg. Az alábbi feltételek mellett bizonyítottan akár 3,125 Gbit/s adatátviteli sebességet is elértek.

Két db hm2.0 csatlakozópár az ept-től
Két db szabványos FR4-es kártya, 1,6 mm vastagsággal és 115 mm-es
vezetékhosszal Egy db szabványos FR4-es hátlap, 4,4 mm vastagsággal és 400 mm-es vezetékhosszal Az
alkalmazás tervezése során különös figyelmet kell fordítani a csatlakozási zavarokra, a Stube-hatásra, a Skine-hatásra és a dielektromos veszteségekre

Az hm2.0 csatlakozókkal megvalósított nagy sebességű alkalmazásokkal kapcsolatos további részleteket és a vonatkozó szakirodalmat szívesen rendelkezésükre bocsátjuk. Kérdezzenek bátran!

GYIK: Kérdések és válaszok az hm2.0-ról

Milyen adatátviteli sebességekre alkalmasak az hm2.0 csatlakozók? Lehet-e egy hm2.0 hátlapos rendszerrel mindkét oldalról ugyanabba a nyílásba préselni?

Milyen adatátviteli sebességekre alkalmasak az hm2.0 csatlakozók?

Az hm2.0 csatlakozók akár 3,125 Gbit/s adatátviteli sebességet tesznek lehetővé.

Lehet-e egy hm2.0 hátlapos rendszerrel mindkét oldalról ugyanabba a nyílásba préselni?

Nem, sajnos ez nem lehetséges. Ugyanakkor találtunk egy másik megoldást erre a problémára. Az egyenes késszerű csatlakozósorok hosszú csapokkal is kaphatók. Ez azt jelenti, hogy a bepréselés után a hátlap hátuljára még egy burkolatot is rápréselnek. Így a hátoldalról is csatlakoztathatók az úgynevezett „hátsó átmeneti kártyák”.
