Nagy sebességű SMT nyomtatott áramköri csatlakozók 25+ Gbit/s sebességű alkalmazásokhoz

A Colibri® egy árnyékolt, kétsoros SMT csatlakozórendszer, 0,5 mm-es rácstávolsággal.

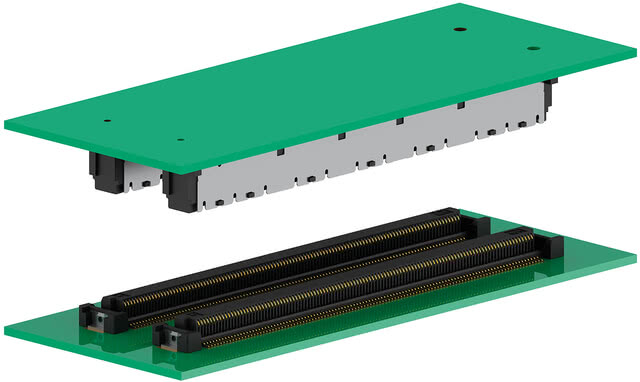

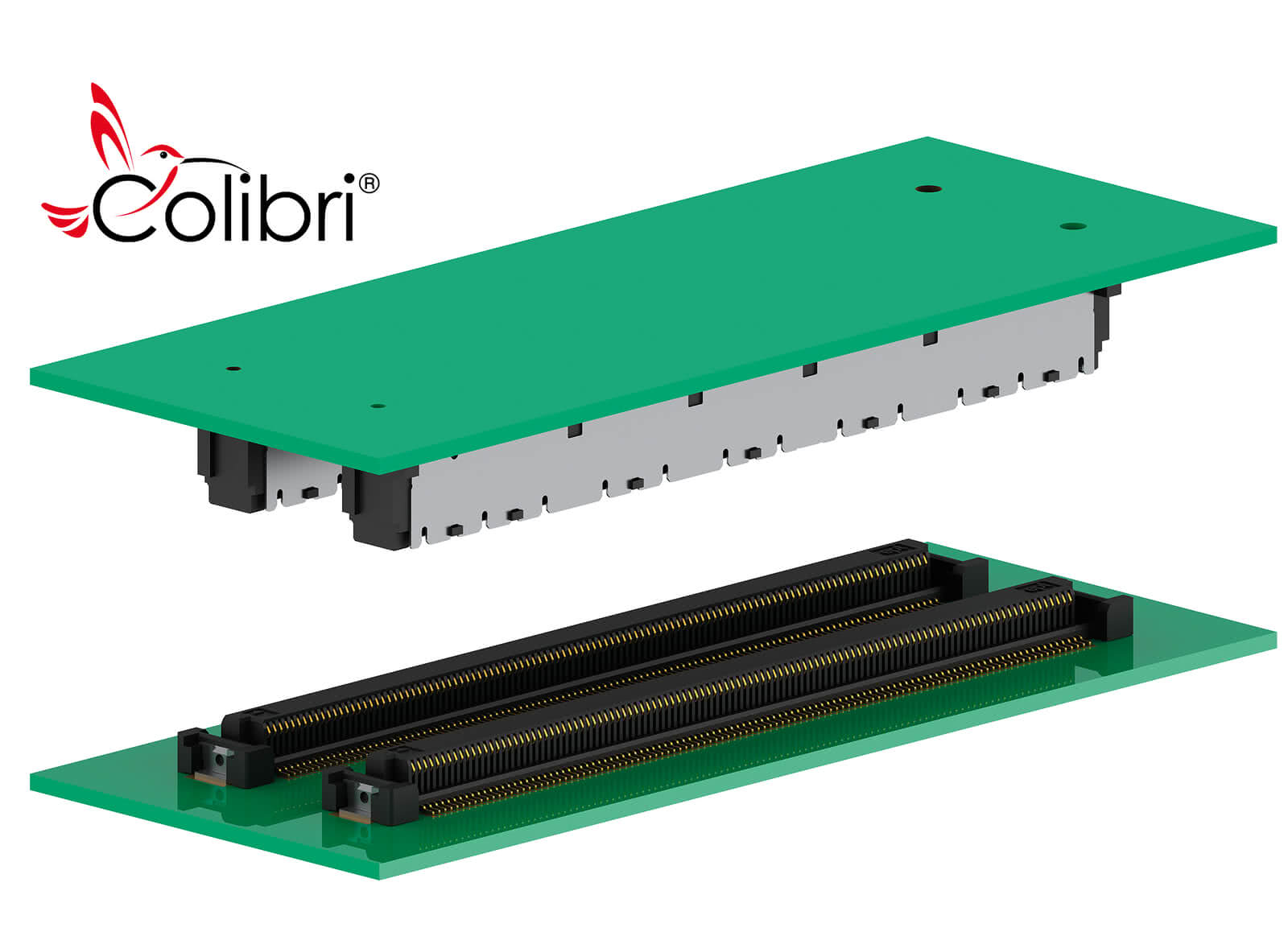

Colibri Anwendug Titelbild

Jellemzők

Megfelel a PICMG COM Express®
és az SFF-SIG CoreExpress®
követelményeinek Kompatibilis a szokásos csatlakozókkal 10+, 16+ vagy 25+
Gbit/s sebességű
alkalmazásokhoz Beépített szerelési felület Tape
& Reel csomagolásban

Alkalmazások

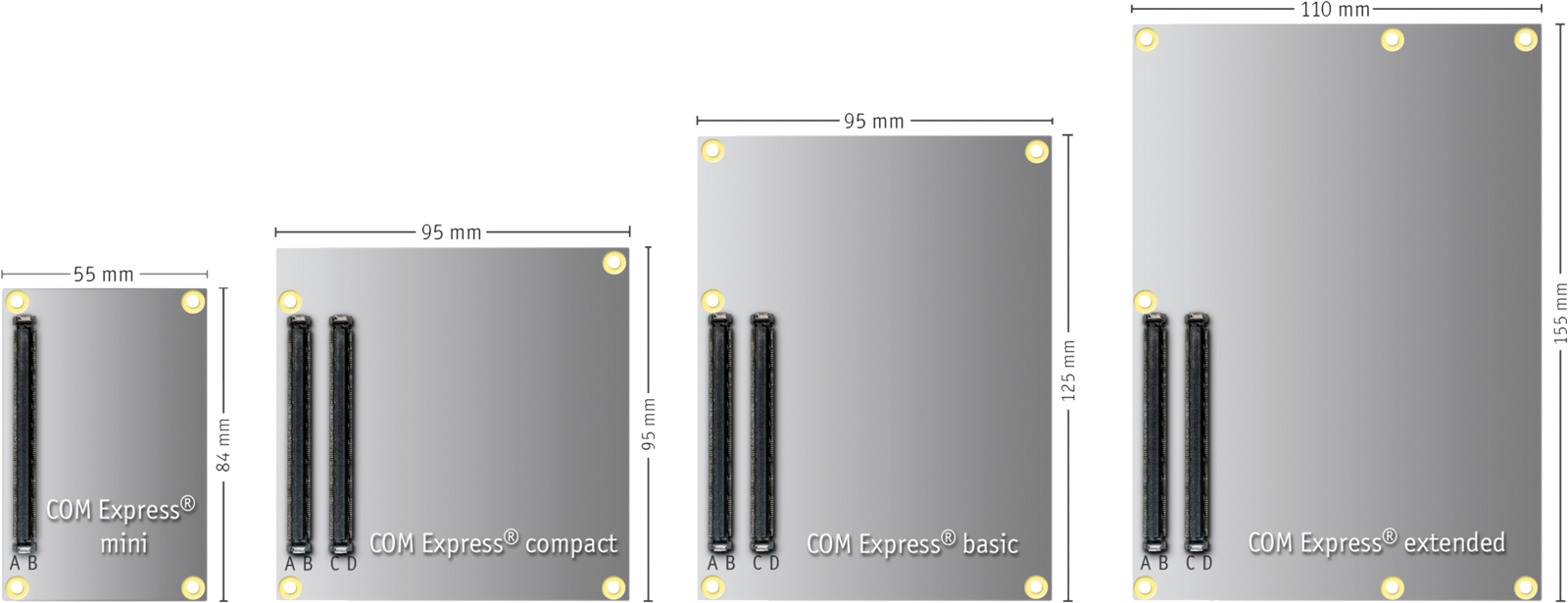

COM Express®
CoreExpress®
Mezzanin kártya-kártya csatlakozó,
VITA59

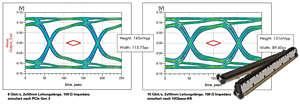

Colibri: Áttekintés

A tények áttekintése Alkalmazások Colibri termékek A legfontosabb pillanatok videója Jellemzők Rugalmas távolságok Modulméretek Alkalmazási területek Fejlesztői szemszögből GYIK rész Ajánlások Letöltések

Plug 10+

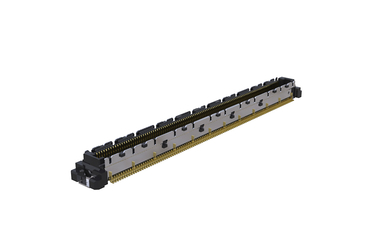

Colibri Plug 220, 5 mm Tételszám. 401-51101-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 220, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 220, 5 mm Tételszám. 401-51101-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

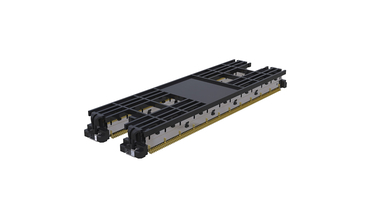

Colibri Plug 440, 5 mm Tételszám. 401-51501-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 440, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 440, 5 mm Tételszám. 401-51501-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

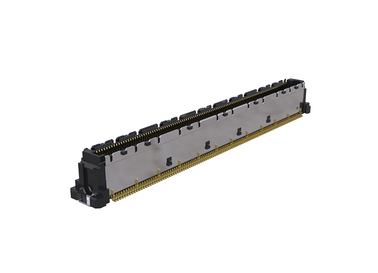

Colibri Plug 220, 8 mm Tételszám. 401-55101-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 220, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 220, 8 mm Tételszám. 401-55101-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

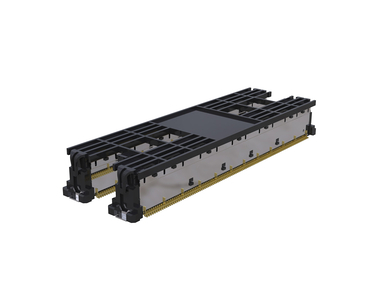

Colibri Plug 440, 8 mm Tételszám. 401-55501-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 440, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 440, 8 mm Tételszám. 401-55501-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

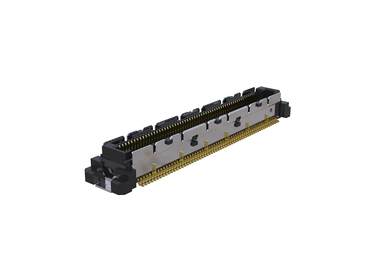

Colibri Plug 120, 5 mm Tételszám. 401-51401-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 120, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 120, 5 mm Tételszám. 401-51401-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	120
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

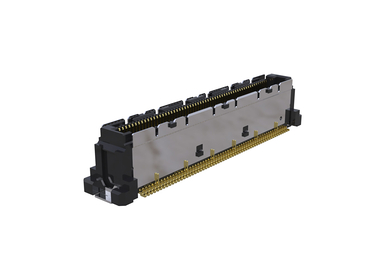

Colibri Plug 120, 8 mm Tételszám. 401-55401-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 120, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 120, 8 mm Tételszám. 401-55401-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	120
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

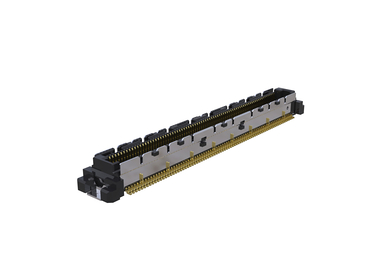

Colibri Plug 160, 5 mm Tételszám. 401-51301-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 160, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 160, 5 mm Tételszám. 401-51301-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	160
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

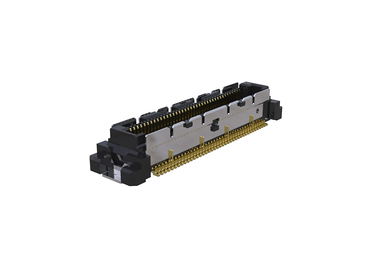

Colibri Plug 80, 5 mm Tételszám. 401-51601-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 80, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 80, 5 mm Tételszám. 401-51601-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	80
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 40, 5 mm Tételszám. 401-51701-51

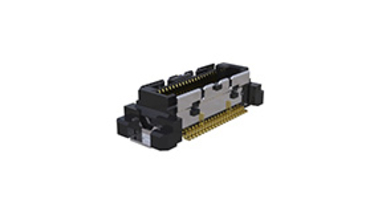

Colibri Plug 5mm 40pol 401 51703 51 285x156

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 40, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 40, 5 mm Tételszám. 401-51701-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	40
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 160, 8 mm Tételszám. 401-55301-51

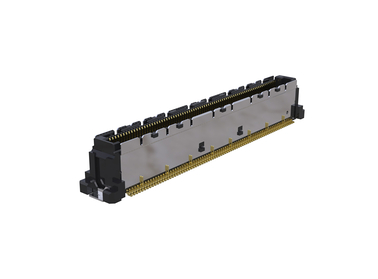

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 160, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 160, 8 mm Tételszám. 401-55301-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	160
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

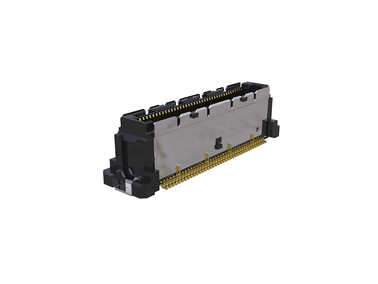

Colibri Plug 80, 8 mm Tételszám. 401-55601-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 80, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 80, 8 mm Tételszám. 401-55601-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	80
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

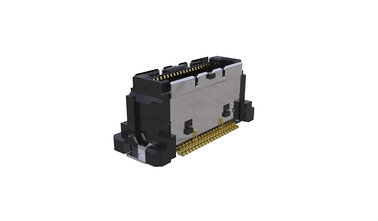

Colibri Plug 40, 8 mm Tételszám. 401-55701-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 40, SMT-csatlakozási technika, Rács: 0,5 mm, Adatátviteli sebesség: 10+ Gbit/s

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 40, 8 mm Tételszám. 401-55701-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	40
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték IEC 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 VAC
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 V váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Pick and Place

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

16+ csatlakozó

Colibri Plug 16+ 220, 5 mm Tételszám. 401-51103-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 220, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 220, 5 mm Tételszám. 401-51103-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 440, 5 mm Tételszám. 401-51503-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 440, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 440, 5 mm Tételszám. 401-51503-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 220, 8 mm Tételszám. 401-55103-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 220, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 220, 8 mm Tételszám. 401-55103-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 440, 8 mm Tételszám. 401-55503-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 440, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 440, 8 mm Tételszám. 401-55503-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 160, 5 mm Tételszám. 401-51303-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 160, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 160, 5 mm Tételszám. 401-51303-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	160
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 120, 5 mm Tételszám. 401-51403-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 120, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 120, 5 mm Tételszám. 401-51403-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	120
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 80, 5 mm Tételszám. 401-51603-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 80, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 80, 5 mm Tételszám. 401-51603-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	80
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 40, 5 mm Tételszám. 401-51703-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 40, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 40, 5 mm Tételszám. 401-51703-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	40
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 160, 8 mm Tételszám. 401-55303-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 160, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 160, 8 mm Tételszám. 401-55303-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	160
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 120, 8 mm Tételszám. 401-55403-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 120, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 120, 8 mm Tételszám. 401-55403-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	120
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 80, 8 mm Tételszám. 401-55603-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 80, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 80, 8 mm Tételszám. 401-55603-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	80
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 16+ 40, 8 mm Tételszám. 401-55703-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 40, SMT-csatlakozási technika, Rács 0,5 mm, 16+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 16+ 40, 8 mm Tételszám. 401-55703-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.0-as verzió
Kapcsolattartók száma	40
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	16 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

25+ csatlakozó

Colibri Plug 25+ 220, 5 mm Tételszám. 401-51104-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 220, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség: 25+ Gbit/s a PCIe Gen4, 25 Gbit Ethernet és USB4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 25+ 220, 5 mm Tételszám. 401-51104-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	25 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 25+ 440, 5 mm Tételszám. 401-51504-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 440, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség: 25+ Gbit/s a PCIe Gen4, 25 Gbit Ethernet és USB4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 25+ 440, 5 mm Tételszám. 401-51504-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	25 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 25+ 220, 8 mm Tételszám. 401-55104-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 220, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség: 25+ Gbit/s a PCIe Gen4, 25 Gbit Ethernet és USB4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 25+ 220, 8 mm Tételszám. 401-55104-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	25 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Plug 25+ 440, 8 mm Tételszám. 401-55504-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, Szám: 440, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség: 25+ Gbit/s a PCIe Gen4, 25 Gbit Ethernet és USB4 esetében

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Colibri Plug 25+ 440, 8 mm Tételszám. 401-55504-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	25 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Derating diagram

Csatlakozóaljzat

Hummingbird csatlakozóaljzat 220 Tételszám. 402-51101-51

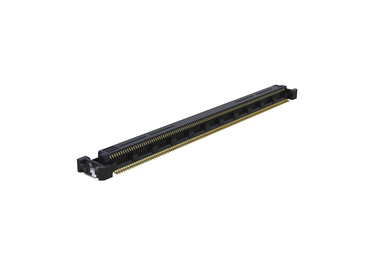

Colibri Receptacle 220pol 402 51101 51 2290x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 220, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség akár 25+ Gbit/s, PCIe Gen4-hez

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Hummingbird csatlakozóaljzat 220 Tételszám. 402-51101-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25+ Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Hummingbird csatlakozóaljzat 440 Tételszám. 402-51501-51

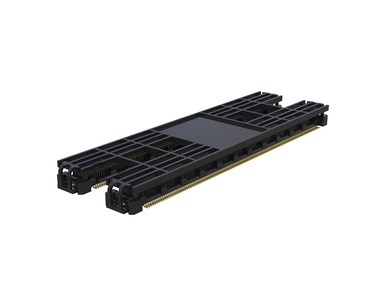

Colibri Receptacle 440pol 402 51501 51 1950x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 440, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség akár 25+ Gbit/s, PCIe Gen4-hez

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Hummingbird csatlakozóaljzat 440 Tételszám. 402-51501-51 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25+ Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Hummingbird csatlakozóaljzat 120 Tételszám. 402-51401-51

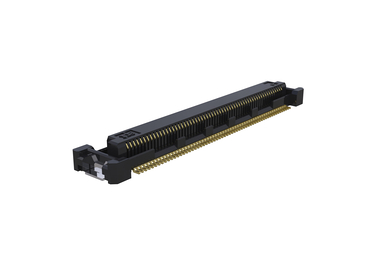

Colibri Receptacle 120pol 402 51401 51 2260x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 120, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség akár 25+ Gbit/s, PCIe Gen4-hez

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Hummingbird csatlakozóaljzat 120 Tételszám. 402-51401-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	120
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25+ Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Hummingbird csatlakozóaljzat 160 Tételszám. 402-51301-51

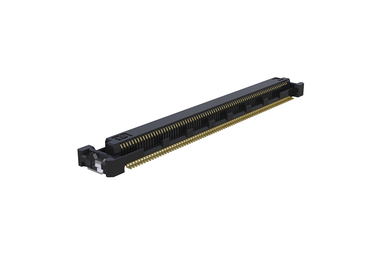

Colibri Receptacle 160pol 402 51301 51 2330x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 160, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség akár 25+ Gbit/s, PCIe Gen4-hez

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Hummingbird csatlakozóaljzat 160 Tételszám. 402-51301-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	160
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25+ Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Hummingbird csatlakozóaljzat 80 Tételszám. 402-51601-51

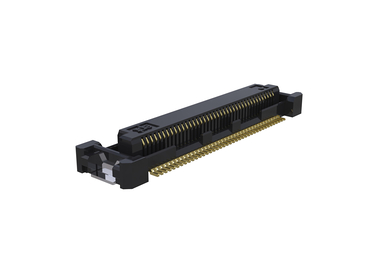

Colibri Receptacle 80pol 402 51601 51 2230x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 80, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség akár 25+ Gbit/s, PCIe Gen4-hez

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Hummingbird csatlakozóaljzat 80 Tételszám. 402-51601-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	80
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25+ Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Hummingbird csatlakozóaljzat 40 Tételszám. 402-51701-51

Colibri Receptacle 40pol 402 51701 51 2790x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 40, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség akár 25+ Gbit/s, PCIe Gen4-hez

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

Hummingbird csatlakozóaljzat 40 Tételszám. 402-51701-51 - Műszaki adatok

Alapok

Kapcsolattartók száma	40
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au Ni felett
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Élettartam	30 csatlakoztatási ciklus
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25+ Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Plug Heavy Au

Colibri Heavy Au Plug 10+ 220, 5 mm Tételszám. 401-51101-52

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, 220-as sűrűségű, 0,5 mm-es rács, SMT-csatlakozási technika, Adatátviteli sebesség: 10+ Gbit/s, 0,76 µm Au

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

Robusztus

További részletek a termékről

Colibri Heavy Au Plug 10+ 220, 5 mm Tételszám. 401-51101-52 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	0,76 µm vastagságú arany Ni-rétegen
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Heavy Au Plug 10+ 440, 5 mm Tételszám. 401-51501-52

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

5 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, 440 lyuk 0,5 mm-es rácson, SMT-csatlakozási technika, Adatátviteli sebesség: 10+ Gbit/s, 0,76 µm Au

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

Robusztus

További részletek a termékről

Colibri Heavy Au Plug 10+ 440, 5 mm Tételszám. 401-51501-52 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	5 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	0,76 µm vastagságú arany Ni-rétegen
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Heavy Au Plug 10+ 220, 8 mm Tételszám. 401-55101-52

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, 220-as sűrűségű, 0,5 mm-es rács, SMT-csatlakozási technika, Adatátviteli sebesség: 10+ Gbit/s, 0,76 µm Au

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

Robusztus

További részletek a termékről

Colibri Heavy Au Plug 10+ 220, 8 mm Tételszám. 401-55101-52 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	0,76 µm vastagságú arany Ni-rétegen
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri Heavy Au Plug 10+ 440, 8 mm Tételszám. 401-55501-52

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

8 mm-es nyomtatott áramköri lapok közötti távolsághoz, Átfedési biztonság akár +0,6 mm-ig, 440 lyuk 0,5 mm-es rácson, SMT-csatlakozási technika, Adatátviteli sebesség: 10+ Gbit/s, 0,76 µm Au

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

Robusztus

További részletek a termékről

Colibri Heavy Au Plug 10+ 440, 8 mm Tételszám. 401-55501-52 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	8 mm
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	125
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	0,76 µm vastagságú arany Ni-rétegen
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Koplanaritás	legfeljebb 0,1 mm
A biztonság túllépése	0,6 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,15 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	10 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Nehéz Au csatlakozó

Colibri Heavy Au csatlakozóaljzat 220 Tételszám. 402-51101-52

Colibri Receptacle 220pol 402 51101 51 2290x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 220, SMT-csatlakozási technika, Rács 0,5 mm, Adatátviteli sebesség akár 25+ Gbit/s
-hez PCIe Gen4-hez, 0,76 µm Au

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

Robusztus

További részletek a termékről

Colibri Heavy Au csatlakozóaljzat 220 Tételszám. 402-51101-52 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	220
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	0,76 µm vastagságú arany Ni-rétegen
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Colibri nehéz Au tartály 440 Tételszám. 402-51501-52

Colibri Receptacle 440pol 402 51501 51 1950x1560

minden nyomtatott áramköri lap távolsághoz, Szám: 440, SMT-csatlakozási technika, Rács 0,5 mm, Akár 25+ Gbit/s adatátviteli sebesség a PCIe Gen4 esetében, 0,76 µm Au

Párhuzamos

SMT

Nagy sűrűségű

Nagy sebesség

Robusztus

További részletek a termékről

Colibri nehéz Au tartály 440 Tételszám. 402-51501-52 - Műszaki adatok

Alapok

Specifikáció	PICMG^® COM.0 3.1. verzió
Kapcsolattartók száma	440
Csatlakozási technológia	SMT
PCB távolság	Öt milliméter és nyolc milliméter
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	175
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	0,76 µm vastagságú arany Ni-rétegen
Csatlakozási terület	Au flash a Ni-ről

Mechanikus

Rácsméret	0,5 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,1 N
Koplanaritás	legfeljebb 0,1 mm
X irányú középponti eltolás	± 0,4 mm
Központ eltolás Y irányban	± 0,19 mm
Tengelyeltolódás párosított állapotban (x/y)	± 0,1 mm (8 mm magasság) / ± 0,115 mm (5 mm magasság)
Szögeltolódás X irányban	± 2°

Elektromos

Működési áram	max. 0,5 A
Működési feszültség	50 V váltakozó áram
Érintkezési ellenállás	max. 75 mΩ
Levegő- és kúszási távolság	≥ 0,2 mm
Szigetelési ellenállás	> 100 MΩ
Vizsgálati feszültség	200 volt váltakozó áram
Adatátvitel	akár 25 Gbit/s

Feldolgozás

Forrasztási hőmérséklet	260 °C a J-STD-020 szerint
MSL	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?

Személyre szabott csatlakozók kérése

" Nem az Ön számára megfelelő? Kérjen most személyre szabott csatlakozót!

Username:

Köszönjük! Megvizsgáljuk az Ön igényeit, és felvesszük Önnel a kapcsolatot.

Ha bármilyen kérdése van, e-mailben vagy telefonon bármikor rendelkezésére állunk.

Nem találtunk megfelelő terméket – Kérjen ajánlatot most:

A *-gal jelölt mezők kitöltése kötelező.

Cég *

Üdvözlés

Keresztnév *

Név *

Street *

POSTACÍM *

Helyszín *

Ország *

e-mail *

Telefon *

Termékkövetelmények *

Adatvédelmi nyilatkozatunkat itt olvashatja el.

A Colibri HighSpeed SMT csatlakozók legfontosabb jellemzői

Mit tudnak az ept népszerű Colibri HighSpeed csatlakozói? Milyen nyomtatott áramköri távolságok érhetők el velük? Különböző pólusszámok közül lehet választani? Mekkora adatátviteli sebesség érhető el?

Animációs filmünkben ezekre a kérdésekre és még sok másra is választ adunk. Nézze
meg most! (vagy a YouTube-on)!

A PICMG csatlakozók jellemzői

Colibri Anwendung 440 2021 03 03 16 03 38

A Colibri® egy árnyékolt, kétsoros SMT csatlakozórendszer 0,5 mm-es rácstávolsággal. Megfelel a PICMG COM Express®, az SFF-SIG CoreExpress® és a nano-ETXexpress csatlakozókra vonatkozó összes előírásnak. A Colibri® termékek kompatibilisek a piacon elérhető általános csatlakozókkal, és alapos tesztelésen estek át.

Colibri Receptacle — Aljzat (női csatlakozó)
A COM modulok
áttekintése

Hely a pick-and-place-hez

196 jel- és 24 földelőcsatlakozó

0,5 mm-es rácstávolság

Colibri Receptacle

Colibri Plug — Dugó (hímcsatlakozó)
A hordozólemezek
jellemzőinek áttekintése

Colibri Feature Pick N Place 180x180 — opcionális: felhelyező sapka

Colibri Feature Guide Post 180x180 — Irányjelző oszlopok

Pajzs

SMT-beépítés

Colibri Feature Pick N Place 180x180

Colibri Feature Guide Post 180x180

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Az Ön alkalmazásához pontosan illeszkedő, egyedi csatlakozókat gyártunk.

más pólusszámok
más rétegek
alternatív érintkezőbevonatok

Kérjen most egyedi csatlakozót

A COM Express csatlakozószabvány

A COM Express® csatlakozó-specifikációt a PICMG dolgozta ki a Computer-on-Module (COM) modulok számára. Ez többek között meghatározza, hogy milyen méretekkel kell rendelkeznie a modulnak, valamint hogy hol helyezkednek el a rögzítőfuratok és a hordozólemezen lévő érintkezők elrendezése.
A COM Express® modulok integrálják a bootolható PC-k alapvető funkcióit, mint például a CPU, a grafikus processzor, a memória és a szabványos interfészek.
A COM modul hordozólemezen való csatlakoztatása csökkenti a fejlesztési időt és költségeket. Ezen felül a termékek életciklusa nemcsak meghosszabbítható, hanem frissíthető is, ha újabb, nagyobb teljesítményű COM Express® modulokat csatlakoztatnak a hordozólemezen.

A COM Express® modulméretek a PICMG szerinti csatlakozókhoz

COMExpress boards frei

A Colibri HighSpeed csatlakozók tipikus alkalmazási területei

Ipari automatizálás
Kioszk- és POS-rendszerek
Orvostechnika
Mérőtechnika
Játékipar
Közlekedés
Szerverek

PICMG Colibri csatlakozó COM Expresshez

Florian Guglhoer Produktmanager 6400x4660px

„A hardverfejlesztőktől folyamatosan azt hallottuk, hogy a nagy sebességű csatlakozókra vonatkozó követelmények szigorodtak, ezért olyan SMT-csatlakozókra van szükségük, amelyek 8 Gbit/s-nál nagyobb teljesítményre képesek. Colibri SMT-csatlakozóink 10 Gbit/s-os változata már régóta kiváló jelintegritásával nyűgözi le a felhasználókat. A Colibri 16+ és 25+ Gbit/s verzióival zavarmentes adatátvitelt teszünk lehetővé USB 3.1 Gen2 és PCI Express 4.0 jelek esetén.
A COM Express alkalmazásokhoz készült Colibri SMT csatlakozóink optimalizált érintkező-kialakítással rendelkeznek, amelynek köszönhetően 10, 16 vagy 25+ Gbit/s és annál nagyobb sebességű csatlakozókhoz készült alkalmazások is könnyedén megvalósíthatók. Szimulációink kiváló jelintegritást mutatnak – még nagy adatátviteli sebességek mellett is. Teljesen meg vagyok győződve a Colibri COM-Express csatlakozóink nagy sebességű képességeiről. Nézze meg saját maga a funkciókat, és rendeljen legalább egy mintát! Saját
tervek szimulációjához S-paramétereket is kérhet tőlünk.”
Florian Guglhör, termékmenedzser, ept

GYIK: Kérdések és válaszok a Colibri SMT csatlakozókról

Milyen adatátviteli sebességekre alkalmasak a Colibri SMT csatlakozók?Milyen nagy sebességű alkalmazásokhoz használják a Colibri csatlakozókat?Hol alkalmazzák már sikeresen a PICMG-szabvány szerinti Colibri csatlakozókat?Szükség van szerelési segédeszközre a Colibri High Speed csatlakozók felszereléséhez?A PICMG Colibri csatlakozókat szalagos és tekercses csomagolásban is szállítják?A Colibri COM Express csatlakozók UL-tanúsítvánnyal rendelkező alkatrészek?Az ept nyomtatott áramköri kártyás csatlakozók megfelelnek-e a RoHS-előírásoknak?

Milyen adatátviteli sebességekre alkalmasak a Colibri SMT csatlakozók?

A COM Express® Colibri® csatlakozórendszerrel végzett szimulációk 8, illetve 10 Gbit/s sebesség mellett kiváló jelintegritást mutatnak. A kontaktusok kialakításának továbbfejlesztései és javításai révén a Colibri csatlakozók nagy sebességű képességei 25+ Gbit/s-ra bővíthetők. Ezzel a COM Express csatlakozó rendszer az első választás az Ön alkalmazásához, ha 25 Gbit/s-os vagy annál nagyobb adatátviteli sebességekről van szó.

mask output eye

Milyen nagy sebességű alkalmazásokhoz használják a Colibri csatlakozókat?

A Colibri nagy sebességű csatlakozók kiválóan alkalmasak nagy adatátviteli sebességekhez, így bármilyen nagy sebességű alkalmazáshoz. Ide tartoznak például a COM Express és a Mezzanine Board-to-Board rendszerek, amelyek 10 Gigabit Ethernet és PCI Express Gen3 adatátviteli sebességeket támogatnak.

Hol alkalmazzák már sikeresen a PICMG-szabvány szerinti Colibri csatlakozókat?

A Colibri COM Express csatlakozók többek között már megtalálhatók az ipari automatizálásban, a kioszk- és POS-rendszerekben, az orvostechnika, a mérőtechnika, a játékipar, a közlekedés, valamint az épülettechnika területén.

Szükség van szerelési segédeszközre a Colibri High Speed csatlakozók felszereléséhez?

A Colibri-Receptacle kialakítása elegendő felületet biztosít a felszívócső számára, ezért nincs szükség külön betöltő eszközre. A
Colibri-Plug is megbízhatóan betölthető egy vékony felszívócsővel, külön betöltő eszköz nélkül.

A PICMG Colibri csatlakozókat szalagos és tekercses csomagolásban is szállítják?

Igen, a Colibri SMT csatlakozók általában szalagos és tekercses csomagolásban kerülnek kiszállításra, ami lehetővé teszi a teljesen automatikus feldolgozást pick-and-place berendezéssel. Kérésre tálcás csomagolásban is szállíthatók.

A Colibri COM Express csatlakozók UL-tanúsítvánnyal rendelkező alkatrészek?

Igen, az ept Colibri csatlakozói az USA-ban és Kanadában UL-tanúsítvánnyal rendelkező alkatrészek.

Az ept nyomtatott áramköri kártyás csatlakozók megfelelnek-e a RoHS-előírásoknak?

A RoHS (Restriction of the use of certain Hazardous Substances) az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való felhasználásának korlátozásáról szóló irányelv.
Kijelentjük, hogy az ept Colibri csatlakozói a RoHS 2011/65/EU tanúsítvány szerint megfelelnek a RoHS előírásoknak. További információkat a RoHS & REACH menüpont alatt talál.

Ajánlások

Tiszteletben tartjuk ügyfeleink diszkréció iránti igényét, ezért az alábbiakban nem nevezzük meg a forrásokat. Ugyanakkor teljes
mértékben garantáljuk e kijelentések hitelességét.

Nagyon nagy adatátviteli sebességet igénylő alkalmazások esetén a Colibri időnként elérte a határait: az új Plug 16+ segítségével azonban az USB 3.1 Gen2 jelek átvitele most már problémamentesen működik.

Entwicklungsingenieur Embedded Computing Technologie

Számunkra döntő fontosságú volt, hogy az ept COM Express csatlakozói a legjobb értékeket mutatták az szemdiagramokon (jitter, szemmagasság és szemszélesség).

Entwicklungsingenieur Embedded Computing Technologie

A Colibri csatlakozók Tape&Reel csomagolásának köszönhetően megnövelhettük az automatikus szerelőgépek önálló működési idejét, és így csökkenteni tudtuk a gyártási költségeket.

Fertigungsplaner COM Express-Baseboard-Fertigung

10 Gbit/s-es alkalmazásunkhoz kizárólag a Colibri csatlakozókat engedélyeztük.

Entwicklungsingenieur COM Express-Modul-Entwicklung

A Colibri High Speed csatlakozók használata óta már egyáltalán nincsenek problémáink a reflow-forrasztás során a felületnedvesítéssel.

Fertigungsleiter COM Express-Baseboard-Fertigung

A Colibri SMT nyomtatott áramköri kártya csatlakozók „tape-and-reel” csomagolásának köszönhetően gyártási termelékenységünk jelentősen nőtt.

Produktionsleiter COM Express-Modul-Fertigung

Az ept által nyújtott támogatás a Colibri csatlakozók gyártásunkba történő bevezetése során kiváló volt. Biztonságban éreztük magunkat.

Leiter Qualitätswesen Embedded Computing

Az ept-nél garantált a Colibri csatlakozók rendelkezésre állása. Ez számunkra rendkívül fontos volt.

Fertigungsplaner COM Express-Modul-Fertigung

Letöltések

ept termékismertető Colibri

szerelési útmutató Colibri

Colibri SI-jelentés

Csatlakozók ept termékek Colibri – 0,5 mm-es SMT

+49 8861 2501 0

Tartalomjegyzék
