PC/104: Áttekintés

A tények áttekintése Alkalmazások PC/104 termékek Jellemzők PC/104 szabvány Fejlesztői szemszögből GYIK

PC/104, PC/104-Plus

A PC/104 és a PC/104-Plus olyan szabványok, amelyek az ipari számítógépekben használt moduláris számítógépekhez (CoM) vonatkoznak. A modulokat – más ismert formátumokkal ellentétben – egymásra helyezik. Ezáltal komplex számítástechnikai rendszerek alakíthatók ki. A PC/104 és a PC/104-Plus teljes hardver- és szoftverkompatibilitást kínál rendkívül kis méretben (96 mm x 90 mm) és szabványos buszrendszerrel (ISA). Ezen szabványnak köszönhetően különböző PC/104 kártyák használhatók együtt egy meghatározott feladat elvégzésére.

Jellemzők

Az ept bevált bepréselési technológiája a Tcom press®

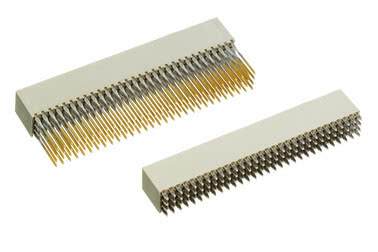

PC/104-Plus termékkel, akár 22 mm-es távolságban

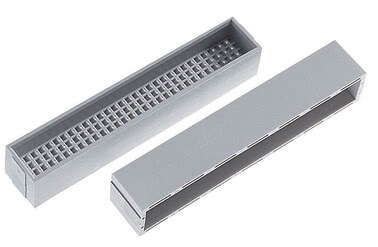

is; burkolatok kiegészítőként
kaphatók; az érintkezőszám és/vagy a mechanikai terhelhetőség módosítása lehetséges
; 2,54 mm-es rácstávolság

Alkalmazások

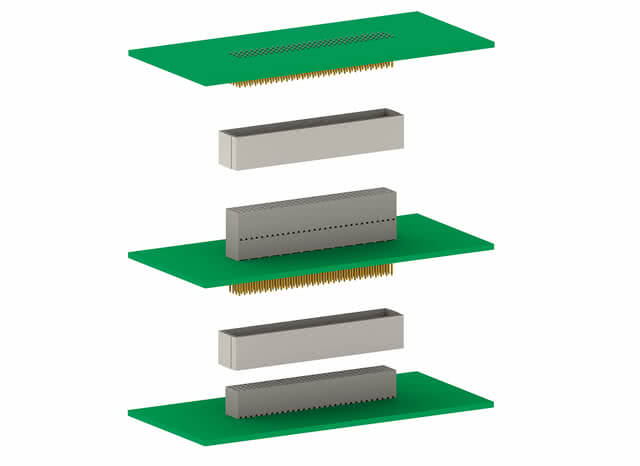

Lemez-lemez csatlakozás 15,24 mm-es és 22 mm-es nyomtatott áramköri lapok közötti távolsághoz

PC/104: Áttekintés

A tények áttekintése Alkalmazások PC/104 termékek Jellemzők PC/104 szabvány Fejlesztői szemszögből GYIK

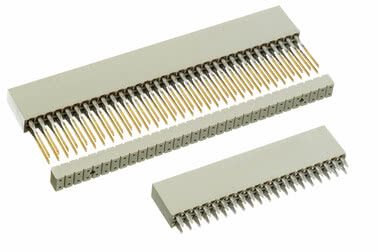

PC/104 csatlakozó

PC/104 csatlakozó Tételszám. 962-40202-03

Csatlakozó hossza: 3,4 mm, Szám: 40, 3. minőségi szint

Párhuzamos

Forrasztott átmenő lyukak bevonása

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-40202-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	3
Kapcsolattartók száma	40
Csatlakozási technológia	Forrasztási technika
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-40206-03

Csatlakozó hossza: 3,4 mm, Szám: 40, 2. minőségi szint

Párhuzamos

Forrasztott átmenő lyukak bevonása

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-40206-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	2
Kapcsolattartók száma	40
Csatlakozási technológia	Forrasztási technika
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-40322-03

Csatlakozó hossza: 3,4 mm, Szám: 64, 3. minőségi szint

Párhuzamos

Forrasztott átmenő lyukak bevonása

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-40322-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	3
Kapcsolattartók száma	64
Csatlakozási technológia	Forrasztási technika
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-40326-03

Csatlakozó hossza: 3,4 mm, Szám: 64, 2. minőségi szint

Párhuzamos

Forrasztott átmenő lyukak bevonása

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-40326-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	2
Kapcsolattartók száma	64
Csatlakozási technológia	Forrasztási technika
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60202-03

Csatlakozó hossza: 3,4 mm, Szám: 40, 3. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60202-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	3
Kapcsolattartók száma	40
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60202-12

Csatlakozó hossza: 12,2 mm, Szám: 40, 3. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60202-12 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	3
Kapcsolattartók száma	40
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	12,2 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60206-03

Csatlakozó hossza: 3,4 mm, Szám: 40, 2. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60206-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	2
Kapcsolattartók száma	40
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60206-12

Csatlakozó hossza: 12,2 mm, Szám: 40, 2. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60206-12 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	2
Kapcsolattartók száma	40
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	12,2 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60322-03

Csatlakozó hossza: 3,4 mm, Szám: 64, 3. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60322-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	3
Kapcsolattartók száma	64
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60322-12

Csatlakozó hossza: 12,2 mm, Szám: 64, 3. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60322-12 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	3
Kapcsolattartók száma	64
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	12,2 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	max. 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1,9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60326-03

Csatlakozó hossza: 3,4 mm, Szám: 64, 2. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60326-03 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	2
Kapcsolattartók száma	64
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	3,4 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104 csatlakozó Tételszám. 962-60326-12

Csatlakozó hossza: 12,2 mm, Szám: 64, 2. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104 csatlakozó Tételszám. 962-60326-12 - Műszaki adatok

Alapok

Specifikáció	PC/104
Minőségi szint	2
Kapcsolattartók száma	64
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	12,2 mm
PCB távolság	15,24 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,54 mm
Beillesztési erő érintkezőnként	legfeljebb 0,9 N
Húzóerő érintkezésenként	min. 0,6 N

Elektromos

Működési áram	max. 1.9 A
Működési feszültség	150 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	1,2 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104-Plus csatlakozósor

PC/104-Plus csatlakozósor Tételszám. 272-30000-31

Csatlakozó hossza: 2,8 mm, Szám: 60, 3. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104-Plus csatlakozósor Tételszám. 272-30000-31 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Minőségi szint	3
Kapcsolattartók száma	60
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,8 mm
PCB távolság	15,24 mm és 22 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	legfeljebb 1,5 newton
Húzóerő érintkezésenként	min. 0,3 N

Elektromos

Működési áram	max. 1.7 A
Működési feszültség	100 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	min. 0,5 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104-Plus csatlakozó

PC/104-Plus csatlakozó Tételszám. 264-40303-02

Csatlakozó hossza: 2,8 mm, Szám: 120, 3. minőségi szint

Párhuzamos

Forrasztott átmenő lyukak bevonása

További részletek a termékről

PC/104-Plus csatlakozó Tételszám. 264-40303-02 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Minőségi szint	3
Kapcsolattartók száma	120
Csatlakozási technológia	Forrasztási technika
Csatlakozás hossza	2,8 mm
PCB távolság	15,24 mm és 22 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	legfeljebb 1,5 newton
Húzóerő érintkezésenként	min. 0,3 N

Elektromos

Működési áram	max. 1.7 A
Működési feszültség	100 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	min. 0,5 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104-Plus csatlakozó Tételszám. 264-60303-02

Csatlakozó hossza: 2,8 mm, Szám: 120, 3. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104-Plus csatlakozó Tételszám. 264-60303-02 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Minőségi szint	3
Kapcsolattartók száma	120
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,8 mm
PCB távolság	15,24 mm és 22 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	legfeljebb 1,5 newton
Húzóerő érintkezésenként	min. 0,3 N

Elektromos

Működési áram	max. 1.7 A
Működési feszültség	100 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	min. 0,5 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104-Plus csatlakozó Tételszám. 264-60303-12

Csatlakozó hossza: 12 mm, Szám: 120, 3. minőségi szint

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104-Plus csatlakozó Tételszám. 264-60303-12 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Minőségi szint	3
Kapcsolattartók száma	120
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	12 mm
PCB távolság	15,24 mm és 22 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	legfeljebb 1,5 newton
Húzóerő érintkezésenként	min. 0,3 N

Elektromos

Működési áram	max. 1.7 A
Működési feszültség	100 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	min. 0,5 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

PC/104-Plus csatlakozósor, 22 mm

PC/104-Plus csatlakozósor, 22 mm Tételszám. 264-61303-02

Csatlakozó hossza: 2,8 mm, Szám: 120, 3. minőségi szint, 22 mm-es nyomtatott áramköri lapok közötti távolsághoz

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104-Plus csatlakozósor, 22 mm Tételszám. 264-61303-02 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Minőségi szint	3
Kapcsolattartók száma	120
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	2,8 mm
PCB távolság	22 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	legfeljebb 1,5 newton
Húzóerő érintkezésenként	min. 0,3 N

Elektromos

Működési áram	max. 1.7 A
Működési feszültség	100 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	min. 0,5 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

PC/104-Plus csatlakozósor, 22 mm Tételszám. 264-61303-12

Csatlakozó hossza: 12 mm, Szám: 120, 3. minőségi szint, 22 mm-es nyomtatott áramköri lapok közötti távolsághoz

Párhuzamos

Press-fit technológia

További részletek a termékről

PC/104-Plus csatlakozósor, 22 mm Tételszám. 264-61303-12 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Minőségi szint	3
Kapcsolattartók száma	120
Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	12 mm
PCB távolság	22 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0
Érintkezési anyag	rézötvözet

Mechanikus

Rácsméret	2,0 mm
Beillesztési erő érintkezőnként	legfeljebb 1,5 newton
Húzóerő érintkezésenként	min. 0,3 N

Elektromos

Működési áram	max. 1.7 A
Működési feszültség	100 V
Érintkezési ellenállás	< 20 mΩ
Levegő- és kúszási távolság	min. 0,5 mm
Szigetelési ellenállás	>10⁶ MΩ

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

PC/104-Plus kiegészítők

PC/104-Plus távtartó Tételszám. 264-16302

Szám: 120

További részletek a termékről

PC/104-Plus távtartó Tételszám. 264-16302 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Kapcsolattartók száma	120
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

PC/104-Plus burkolat Tételszám. 264-17302

Szám: 120

További részletek a termékről

PC/104-Plus burkolat Tételszám. 264-17302 - Műszaki adatok

Alapok

Specifikáció	PC/104-Plus
Kapcsolattartók száma	120
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Szigetelő test	Üvegszállal erősített PBT, UL 94 V-0

Mechanikus

Rácsméret	2,0 mm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?

Személyre szabott csatlakozók kérése

" Nem az Ön számára megfelelő? Kérjen most személyre szabott csatlakozót!

Username:

Köszönjük! Megvizsgáljuk az Ön igényeit, és felvesszük Önnel a kapcsolatot.

Ha bármilyen kérdése van, e-mailben vagy telefonon bármikor rendelkezésére állunk.

Nem találtunk megfelelő terméket – Kérjen ajánlatot most:

A *-gal jelölt mezők kitöltése kötelező.

Cég *

Üdvözlés

Keresztnév *

Név *

Street *

POSTACÍM *

Helyszín *

Ország *

e-mail *

Telefon *

Termékkövetelmények *

Adatvédelmi nyilatkozatunkat itt olvashatja el.

Jellemzők

A PC/104 és PC/104-Plus csatlakozók az ept bevált Tcom press® préselési technikájával nyűgöznek le. Ezekkel 15,24 mm-es és 22 mm-es nyomtatott áramköri lapok közötti távolságok valósíthatók meg. Az érintkezők számának és/vagy a mechanikai terhelhetőségnek a módosításával teljesen egyedi megoldásokat találhat.

PC104 2 reihig — PC/104, 2 soros
A részletek áttekintése

PC104Plus 4 reihig — PC/104-Plus, 4 soros
A részletek áttekintése

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Az Ön alkalmazásához pontosan illeszkedő, egyedi csatlakozókat gyártunk.

más pólusszámok
más rétegekre
alternatív érintkezőbevonatok

Kérjen

most egyedi csatlakozót!

A PC/104 és PC/104-Plus szabvány

Az egyre nagyobb teljesítményű alkatrészek miatt szükségessé vált a PC/104-rendszer bővítése egy gyorsabb buszrendszerrel. Ezért a PC/104-rendszert kiegészítették a PCI-busszal. Ezt a kiegészítést a PC/104-Plus specifikációban határozták meg.

PC/104 és PC/104-Plus csatlakozók
Míg a PC/104 busz két, egymás mellé sorolható, 40 és 64 tűs csatlakozóból áll, 2,54 mm-es rácstávolsággal, addig a PC/104-Plus már 120 tűt kínál 2,00 mm-es távolságban, 4 sorban.

Az átviteli zónával (hosszú érintkezők) rendelkező, préseléses technológiával gyártott csatlakozók használatával több kártya is kényelmesen egymásra rakható (lásd az ábrát). A PC/104 konzorcium által előírt távolságokat távtartók és burkolatok használatával tartják be. Így nincs szükség
további távtartó csapok használatára.

Fejlesztői szemszögből

„Az ept csatlakozók a legmagasabb szintű sajtolási minőséggel tűnnek ki, ami különösen az átviteli érintkezők tiszta dombornyomásán látszik. A gyártási minőség és a rendelkezésre álló minőségi osztályok biztosítják a nagy számú csatlakozási ciklust. Az ept PC/104 és PC/104-Plus csatlakozók a piacon jól ismert és bevált Tcom press® bepréselési zónával kerülnek forgalomba, így garantálva a legmagasabb szintű megbízhatóságot minden elképzelhető alkalmazásban.

Ennél a csatlakozónál a rugós sávokat egy egyszerű, lapos lemezű bepréselő szerszámmal préselik be. Ezáltal elmaradnak a bonyolult kézi forrasztás költségei, és nem szükséges utómunka az átviteli érintkezőpálcákon. (forrasztóhidak, ónfröccsenések) Az átvezető oszlopokkal ellátott rugós sávok bepréselésekor alulról felcsúsztatnak egy vezetőtestet, amely stabilizálja az átvezető oszlopokat. Ezenkívül ez távtartóként is szolgál, így a modulok csatlakoztatásakor elérhetővé válik a 0,6"-es távolság.”

GYIK: Kérdések és válaszok a PC/104 és a PC/104-Plus témakörében

A PC/104 és PC/104 Plus préselt csatlakozók szigetelőtestje különböző színekben kapható? A PC/104 és PC/104 Plus préselt csatlakozók vezetőszerkezetét külön kell megrendelni kiegészítőként? Mi a különlegessége a PC/104 és a PC/104 Plus csatlakozóknak?

A PC/104 és PC/104 Plus préselt csatlakozók szigetelőtestje különböző színekben kapható?

A PC/104 és PC/104 Plus préselt csatlakozók az ept-nél szürke és fekete színben kaphatók.

A PC/104 és PC/104 Plus préselt csatlakozók vezetőszerkezetét külön kell megrendelni kiegészítőként?

Az a vezetőszerkezet, amely a bepréselés során stabilizálja az átadócsapot, a bepréselhető csatlakozók alapfelszereltségéhez tartozik.

Mi a különlegessége a PC/104 és a PC/104 Plus csatlakozóknak?

A PC/104 és PC/104-Plus csatlakozók az ept bevált Tcom press® préselési technológiájával nyűgöznek le. Ezenkívül ezekkel a csatlakozókkal 15,24 mm-es és 22 mm-es nyomtatott áramköri lapok közötti távolságok is megvalósíthatók.
