Kompakt és robusztus nyomtatott áramköri lap-csatlakozások SMT-ben
Jellemzők
- 12–80 érintkező
- , 1,4 A áramáramterhelhetőség, 500
- csatlakozási ciklus (dugaszolási ciklus), maximális
- érintkezési biztonság
- , más gyártókkal
- való kompatibilitás tesztelve, az IDC rugós csatlakozósor (anya csatlakozó) külön vagy konfekcionált kábellel kapható
- , tape and reel
- csomagolásban, LV214 tanúsítvánnyal.
Alkalmazások
- Board-to-Board (Mezzanin) 8 mm-től 20
- ,00 mm-ig Párhuzamos és derékszögű csatlakozás
- IDC-csatlakozásszalagkábel-lel
One27: Áttekintés

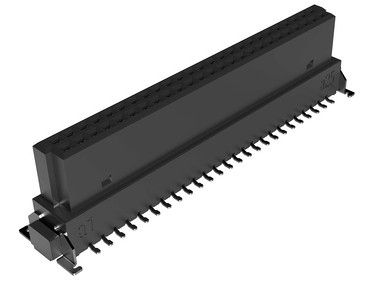

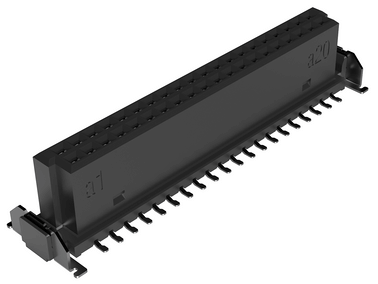

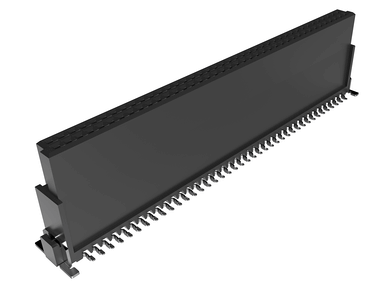

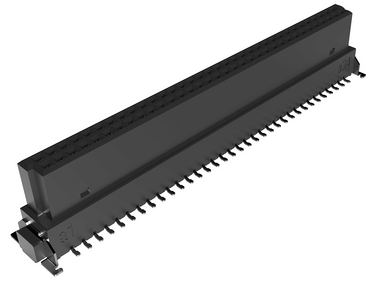

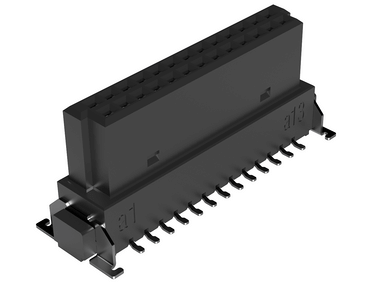

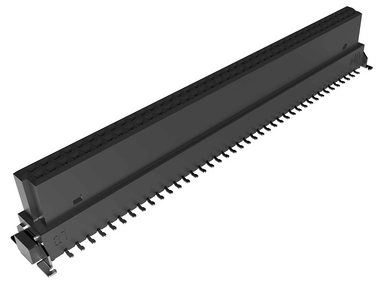

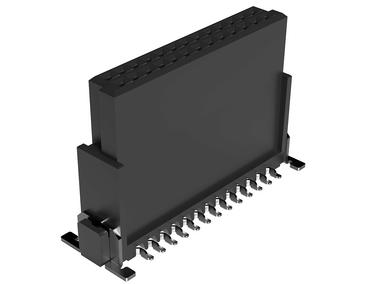

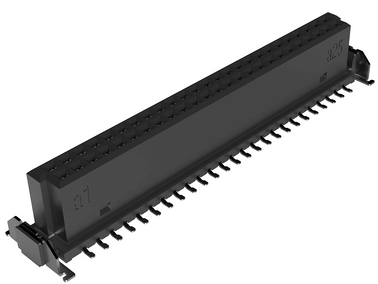

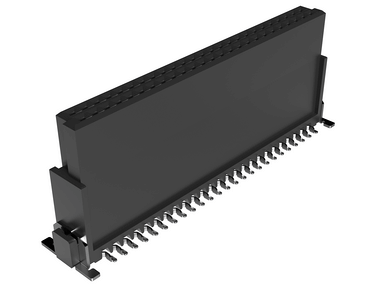

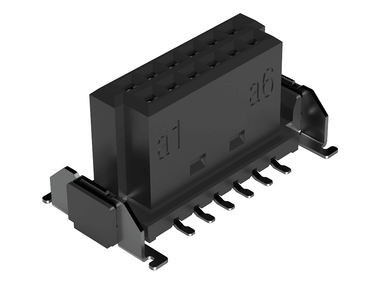

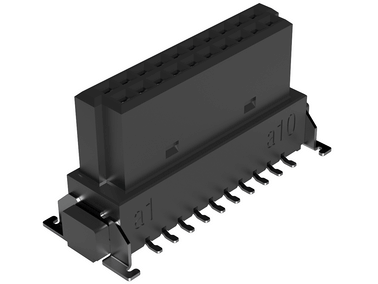

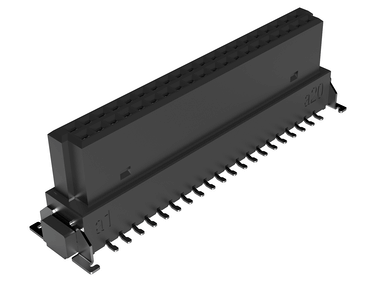

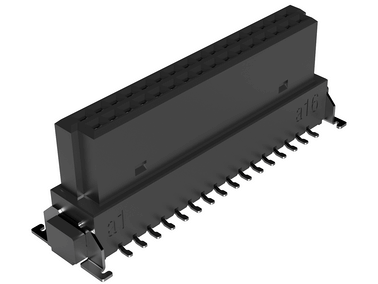

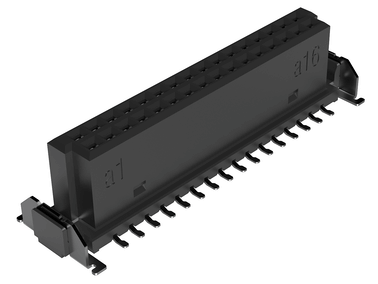

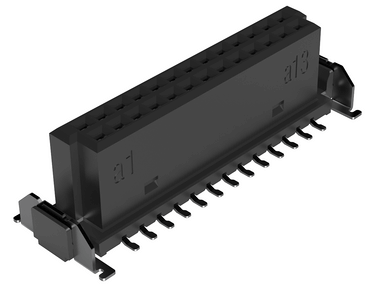

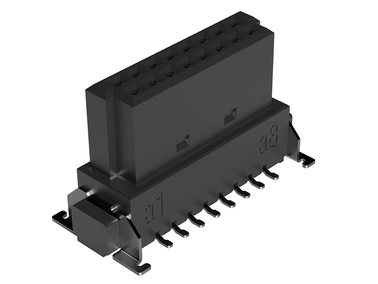

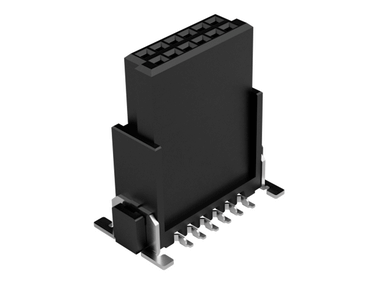

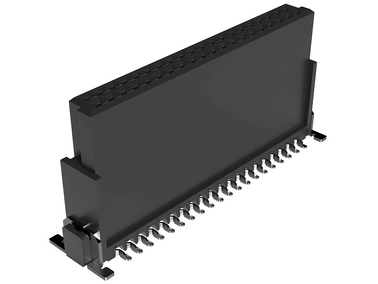

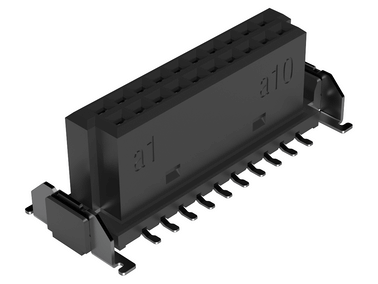

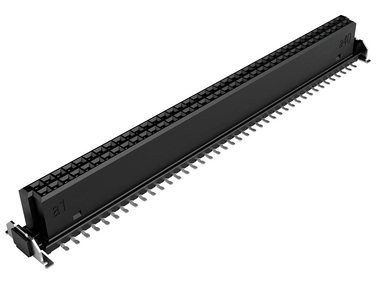

Egyenes anya csatlakozó

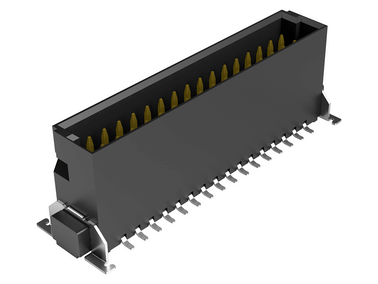

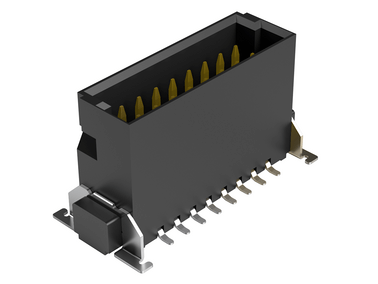

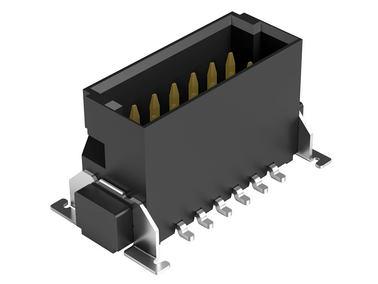

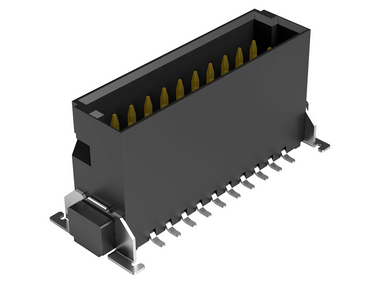

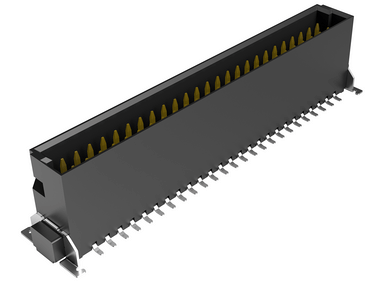

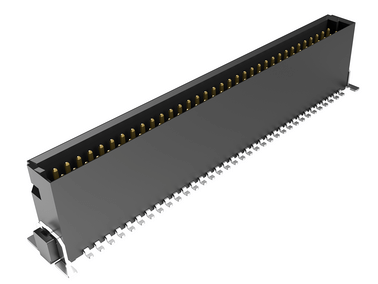

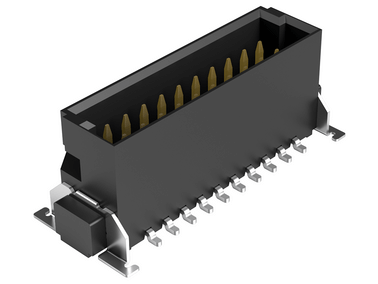

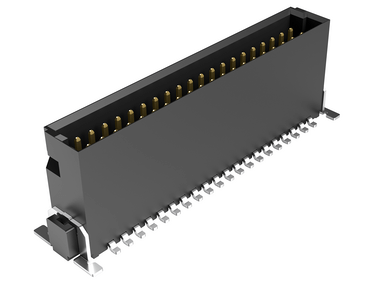

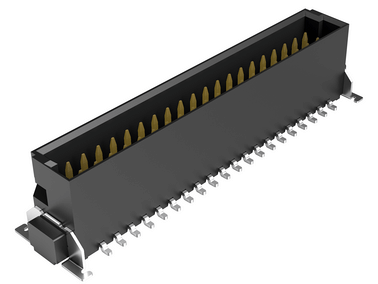

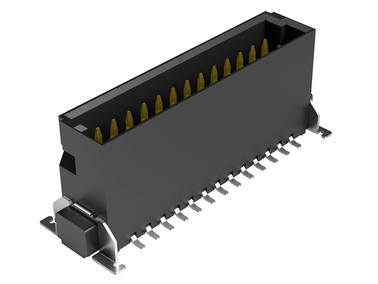

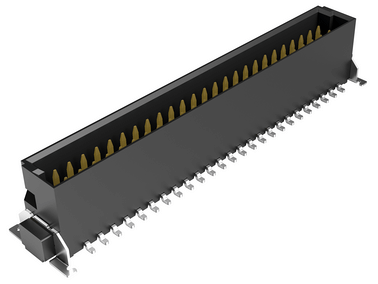

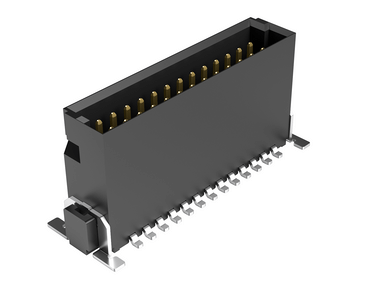

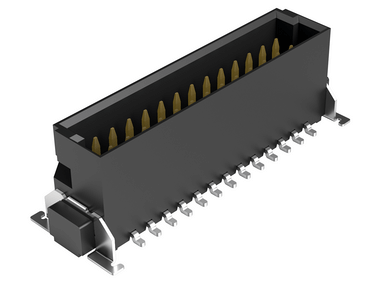

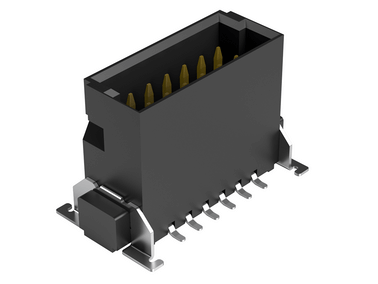

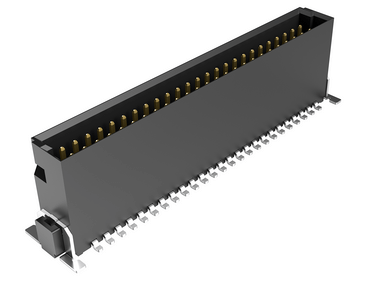

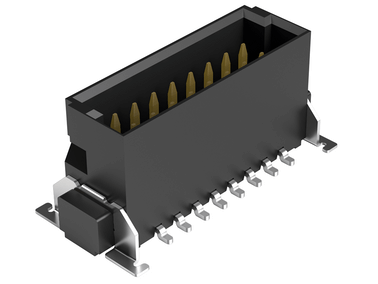

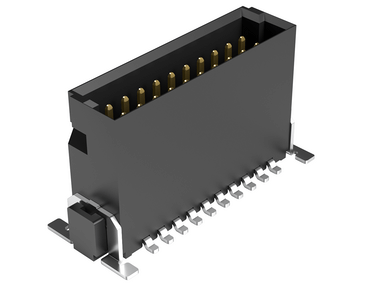

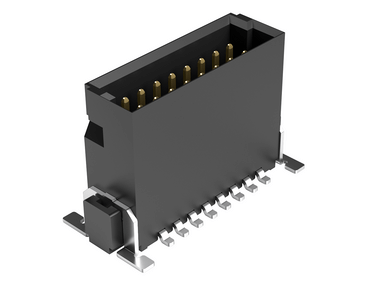

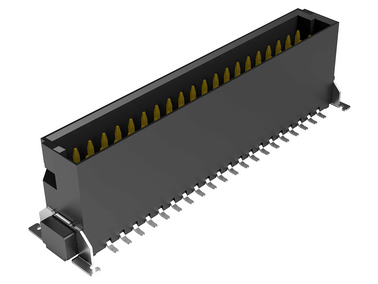

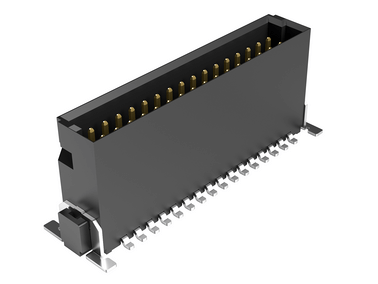

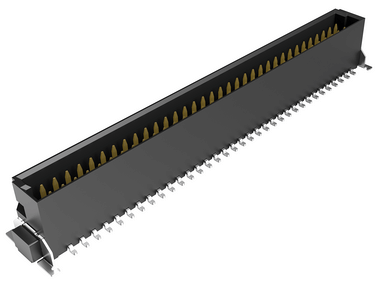

Egyenes apa csatlakozó

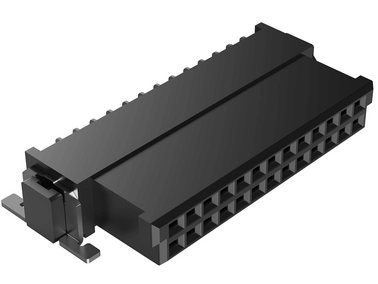

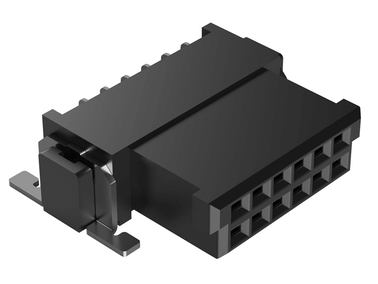

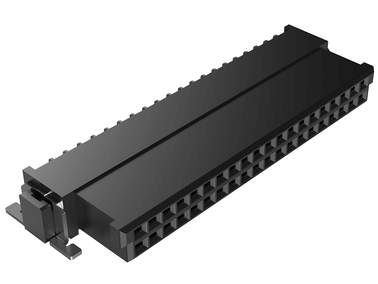

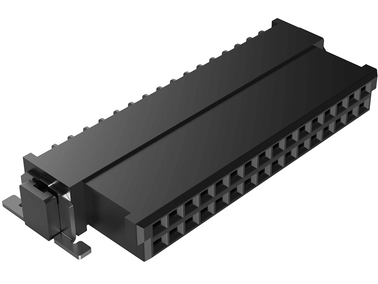

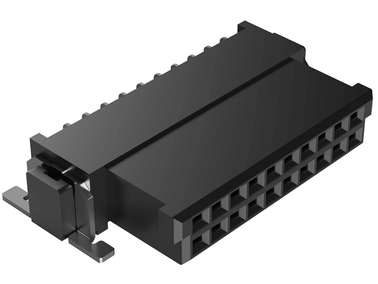

anya csatlakozó hajlított
apa csatlakozó hajlított

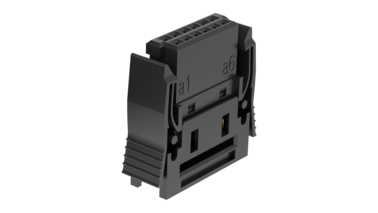

anya csatlakozó, IDC

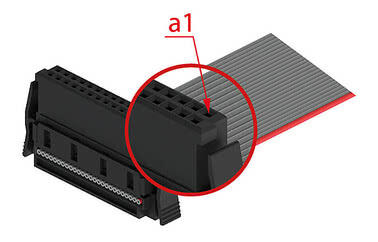

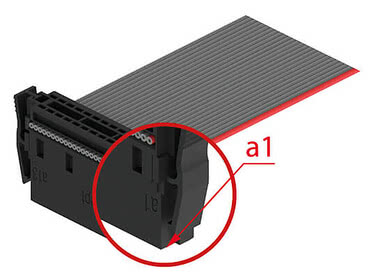

One27 kábelkonfekcionálás PVC Standard
One27 egyedi PVC-kábelkonfekcionálás
One27 kábelkonfekcionálás Hochtemperatur
One27 kábelkonfekcionálás, halogénmentes
Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?
A One27 SMT-csatlakozó legfontosabb jellemzői
Ezekre és még sok más kérdésre ad választ ez az animációs film. Nézze meg most itt! (vagy a YouTube-on)!
Az 1,27 mm-es SMT-csatlakozó jellemzői Board-to-Board alkalmazásokhoz
A részletek áttekintése
a kés- és anya csatlakozó helyes összekapcsolásához
a középső és a szögeltérés (szögeltérés) kiegyenlítésére a csatlakoztatáskor
szilárd csatlakozás a nyomtatott áramköri laphoz
optimális feldolgozás a pontos elhelyezésnek köszönhetően
megbízható forrasztás a gyártás során
forrasztási pont nagy stabilitása és terhelhetősége
A részletek áttekintése
a biztonságos és megbízható csatlakozás érdekében
megbízható érintkezés a hengerelt, sima felületen történő érintkezés révén
magas megbízhatóság a magas tűréskiegyenlítés révén
- más pólusszámok
- más halmozási magasságok
- alternatív érintkezőbevonatok
most egyedi csatlakozó!
Rugalmas távolságok a nyomtatott áramköri lapok között (board-to-board)
A One27-csatlakozó nagy beépítési magassága ( hatásos dugaszolási hossz ) lehetővé teszi, hogy a késes és a anya csatlakozó -eket 1,5 mm-es tartományon belül változóan illesszék be. A különböző beépítési magasságok kombinálásával így mind kis, mind nagyobb kártyatávolságok valósíthatók meg.

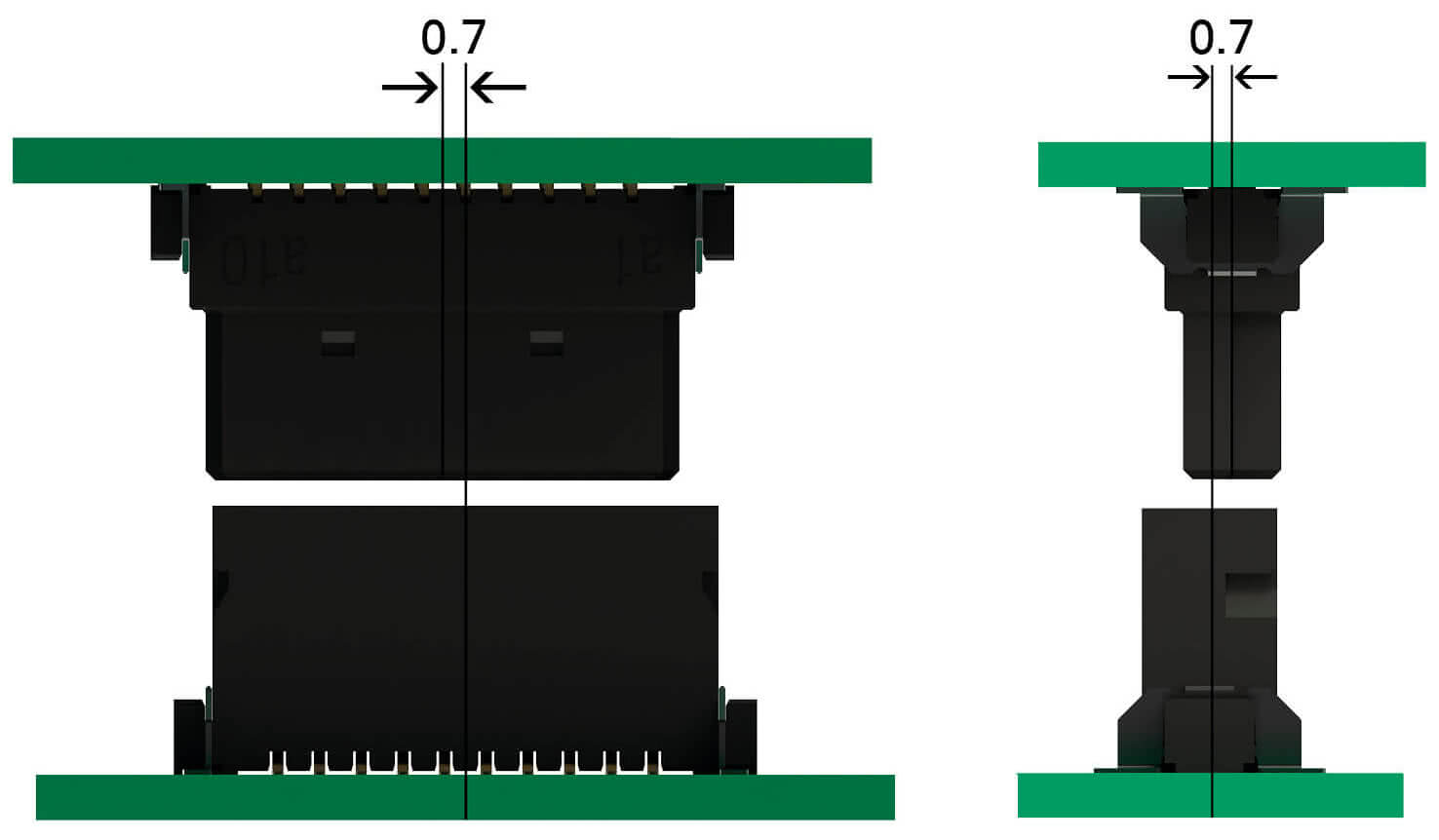

esetében Megengedett eltolási tűrések
Az One27 SMT-csatlakozó csatlakoztatáskor 0,7 mm-es eltolást tűrnek a hossz- és keresztirányban.

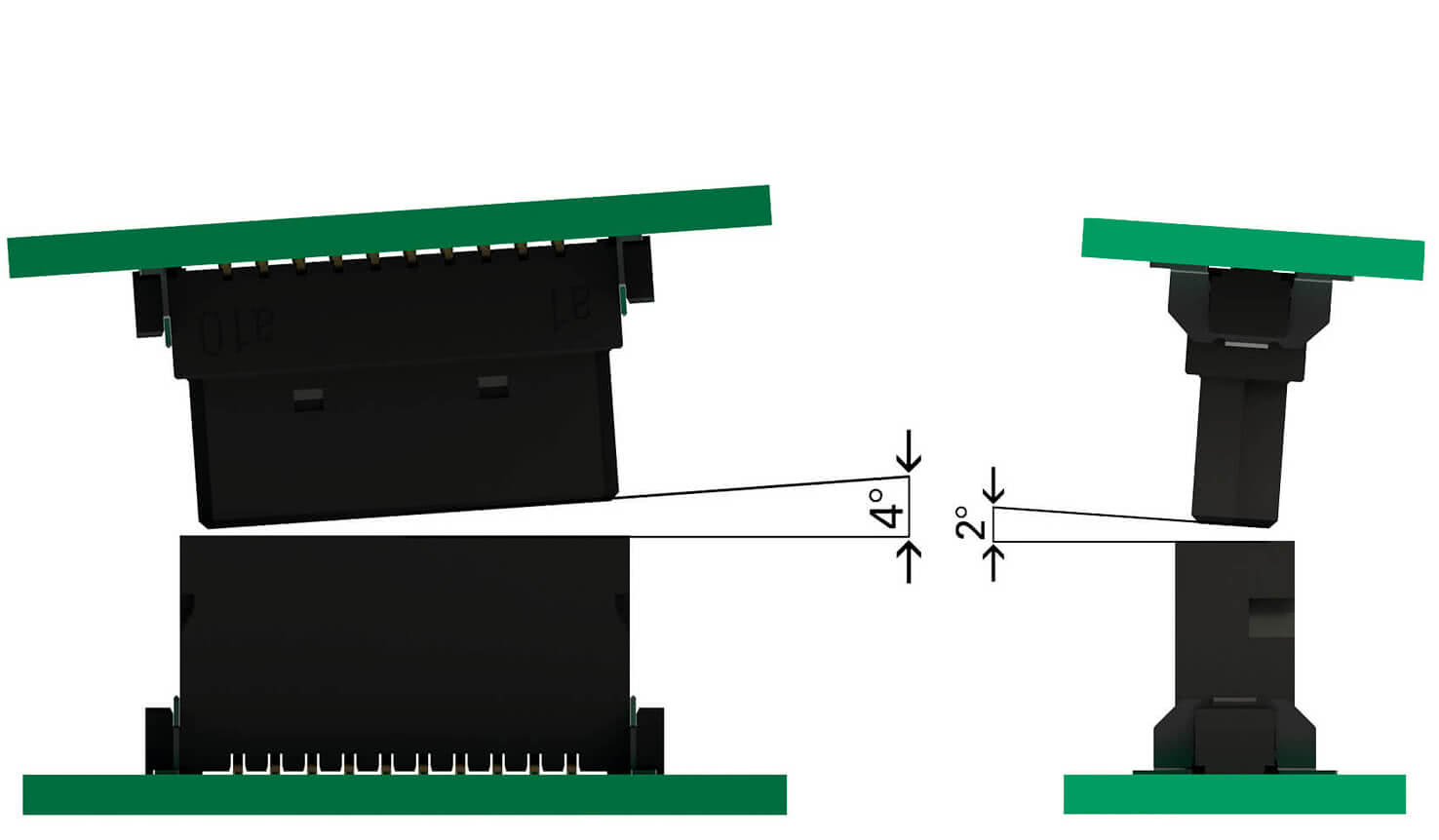

One27-csatlakozóknál Megengedett szögeltérés-tűréshatárok
A One27 nyomtatott áramköri csatlakozó (nyomtatott áramköri lap-csatlakozók) csatlakoztatásakor a anya csatlakozó (rugós sáv) legfeljebb 4°-os dőlésszöggel a hosszanti tengely irányában és 2°-os dőlésszöggel a keresztirányú tengely irányában illeszthető be a apa csatlakozó-be (késsáv).
One27 SMT-nyomtatott áramköri csatlakozó 1,27 mm-es raszter
A 1,27 mm-es raszter rendelkező One27 SMT-csatlakozóink pontosan ezt és még sokkal többet is teljesítenek: kiválóan alkalmasak számos mezzanine-, NYÁK-NYÁK és board-to-cable-alkalmazáshoz SMT-ben, ugyanakkor rendkívül robusztusak és könnyen feldolgozhatók, ráadásul igazolhatóan kompatibilisek a piacon már elterjedt, 1,27 mm-es raszterrel rendelkező SMT-Steckverbindernél. Három különböző típus közül választhatunk, mind a késes, mind a rugós csatlakozósorozatok esetében, és a magas hatásos dugaszolási hossz köszönhetően gyakorlatilag bármilyen, 8–20,00 mm közötti kártyatávolság és bármilyen nyomtatott áramköri elrendezés megvalósítható. Ezen felül a One27 IDC-anya csatlakozó nemcsak külön-külön, hanem egyénileg kialakítható kábelkonfekcionálás is kínáljuk. Így valóban minden igényt kielégítünk! Az SMT nyomtatott áramköri csatlakozó-ek optimális feldolgozhatóságát mindössze 0,1 mm-es koplanaritási tűréssel és egy hihetetlenül nagy, ± 0,7 mm-es, illetve ± 4°-os hosszanti és ± 2°-os keresztirányú befogási tartomány-rel garantáljuk. Próbálja ki a One27 csatlakozó-eket még ma, és rendelje meg azonnal ingyenes mintajeit!”
Dominik Dotzer, termékmenedzser, ept GmbH
GYIK: Kérdések és válaszok a One27 SMT-Leiterplattensteckverbindernról
Hogyan lehet feldolgozni a One27 SMT nyomtatott áramköri lap-csatlakozóeket?
A One27 csatlakozórendszert Surface Mount Technology (SMT) technológiával dolgozzák fel, így közvetlenül a nyomtatott áramköri lapokra forrasztják. A csatlakozókat (csatlakozó) általában „tape and reel” csomagolásban szállítják, ami lehetővé teszi a teljesen automatikus „Pick-and-Place” feldolgozást. A One27 csatlakozók alsó oldalán található pozicionáló csapok (pozicionáló csap) garantálják a nyomtatott áramköri lapon való pontos elhelyezést. Az ept emellett maximálisan 0,1 mm-es koplanaritást biztosít az érintkezők között, hogy a feldolgozás során a forrasztás folyamatbiztonságát garantálja.
Milyen módon lehet a nyomtatott áramköri lapokat egymással összekapcsolni a One27 SMT-Steckverbindern?
A One27-csatlakozócsalád különböző típusai lehetővé teszik a nyomtatott áramköri lapok párhuzamos, vízszintes vagy derékszögű elrendezésben történő összekapcsolását, valamint a szalagkábelek nyomtatott áramköri lapra történő csatlakoztatását.
Milyen távolságok valósíthatók meg a One27 csatlakozókkal a nyomtatott áramköri lapokon?
A One27 nyomtatott áramköri csatlakozókkal minimális 8,00 mm-es kártyatávolság, illetve maximális 20,00 mm-es kártyatávolság valósítható meg. Ezt egyrészt a 1,5 mm-es nagy átfedési tartomány teszi lehetővé. A kés- és rugós csatlakozó anya csatlakozó így akár 1,5 mm-re is szétnyithatók, miközben továbbra is optimális és megbízható érintkezést garantálnak. Másrészt a One27 low-, mid- és high-profile beépítési magasságú változatok kilencféle kombinációban állíthatók össze egymással, hogy különböző kártyatávolságokat lehessen létrehozni.
Miért különösen megbízható a kés- és rugós csatlakozóanya csatlakozó közötti érintkezés az One27 csatlakozóknál?
A One27 csatlakozók esetében az érintkezés egy kétágú rugós érintkezőn (anya érintkező) keresztül történik, amely körülveszi a késsor (apa csatlakozó) érintkezőcsapját (érintkezőtüske). Így még a csatlakozók eltolódása esetén is biztosított a megbízható érintkezés az érintkezőtüske legalább egyik oldalán. Ezenkívül az érintkezés a rugós érintkező sima, hengerelt felületén keresztül történik. Ezáltal kizárt az érintkezőfelület kopása és a forgácsképződés a One27 csatlakozók csatlakoztatásakor.
Az ept One27 SMT-Leiterplatten-csatlakozó kompatibilisek-e a piacon elérhető egyéb csatlakozókkal?
A One27 csatlakozórendszer korlátozás nélkül kompatibilis más gyártók csatlakozóival. A One27-csatlakozó kompatibilitását tesztjelentések igazolják, amelyeket a sales@ept.de oldalon igényelhet.
Milyen alkalmazásokhoz használják a One27 nyomtatott áramköri csatlakozó-t?
A One27 SMT csatlakozók minden olyan alkalmazáshoz alkalmasak, ahol a nyomtatott áramköri lapokat kis helyigény mellett, de mégis robusztus módon kell összekapcsolni. A One27 csatlakozó különböző elrendezései, beépítési magasságai és csatlakozástechnikái révén teljes rugalmasságot biztosítanak az összekötendő nyomtatott áramköri lapok elrendezésében és a csatlakozás módjában egyaránt. Akár párhuzamosan, különböző távolságokban egymásra helyezve, vízszintesen egymás mellett, derékszögben vagy szalagkábel – az, hogy hogyan köti össze a nyomtatott áramköri lapokat, teljes mértékben Önön múlik.
Milyen áramokat lehet az One27 csatlakozókkal továbbítani?
Egy 50-pólusú One27-csatlakozó (csatlakozó) 20 °C-os környezeti hőmérsékleten akár 1,4 A áramot is továbbít. Pontos adatokért kérjük, igényelje tesztjelentéseinket a sales@ept.de címen.
Milyen eltolást tolerálnak az One27 nyomtatott áramköri csatlakozó-ek csatlakoztatáskor?
Az One27-csatlakozó nagy eltolási tűréssel rendelkeznek. Így a Messer- és anya csatlakozó-csatlakozók csatlakoztatásakor 0,7 mm-es radiális eltolódás (középső eltolás) megengedett a hossz- és keresztirányban. A szögeltérés-tűrés hosszirányban 4°, keresztirányban pedig 2°.
A One27 IDC-anya csatlakozó-t szalagkábel nélkül is lehet kapni?
Igen, az ept az One27 termékcsalád IDC-anya csatlakozó termékeit kábel nélkül is kínálja. Így Ön maga végezheti el a kábelkonfekciót, és egyénileg dönthet a kábelhosszról. Ehhez kérjük, vegye figyelembe a feldolgozási útmutatásokat.
Az ept azonban az One27 IDC-anya csatlakozó egyedi kábelkonfekcionálás is kínálja, az Ön igényeire szabva.
Az ept kínálja-e a One27 IDC-anya csatlakozó-t konfekcionált kábellel is?
Igen, az ept kínálja a One27 IDC-anya csatlakozó-t vágókapcsos technológiával (szigetelésátszúrásos csatlakozás (IDC)) és kábelkonfekcióval (kábelkonfekcionálás). A csatlakozók (csatlakozó) tájolását, a pólusszámot (pólusszám) és a kábelhosszt szabadon választhatja. Ezenkívül három különböző kábeltípus közül választhat.
A One27 SMT-csatlakozó-eket Tape & Reel csomagolásban is szállítják?
Igen, a One27 SMT-csatlakozó-eket rendszerint tape and reel csomagolásban szállítjuk, ami lehetővé teszi a teljesen automatikus feldolgozást Pick-and-Place eljárással. Szívesen fogadjuk más csomagolási típusokra vonatkozó megkereséseit is. A One27 IDC-anya csatlakozó-t általában tálca csomagolásban szállítjuk.
A One27 nyomtatott áramköri csatlakozó-ek UL-tanúsított alkatrészek?
Igen, az ept One27 csatlakozó csatlakozói az USA-ban és Kanadában UL-tanúsítvánnyal rendelkező alkatrészek.
Az ept NYÁK-csatlakozó RoHS-kompatibilisek?
A RoHS (Restriction of the use of certain Hazardous Substances) az elektromos és elektronikus berendezésekben bizonyos veszélyes anyagok használatának korlátozásáról szóló irányelv.
Megerősítjük, hogy az ept One27 csatlakozó-jei a RoHS 2011/65/EU tanúsítvány szerint RoHS-kompatibilisek. További információkat a RoHS & REACH menüpont alatt talál.
