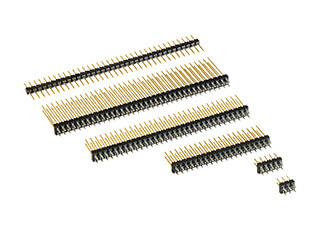

VarPol csatlakozócsapok és aljzatok
Az ept VarPol csatlakozócsapjai és -sorai számos lehetőséget kínálnak a nyomtatott áramköri lapok összekapcsolására. Egy- vagy kétsoros kivitel, változó érintkezőszám, különböző csatlakozási hosszúságok, egyenes vagy szögletes – Ön dönt! Ezen felül a sávok zökkenőmentesen egymás mellé sorolhatók.
A bevált Tcom press® préselési zóna emellett lehetőséget kínál a forrasztási folyamat kiküszöbölésére, miközben jelentősen növeli az érintkezés megbízhatóságát.
A bevált Tcom press® préselési zóna emellett lehetőséget kínál a forrasztási folyamat kiküszöbölésére, miközben jelentősen növeli az érintkezés megbízhatóságát.
Jellemzők
- Széles választék érintkező- és csatlakozóhosszúságokból Minőségi osztályok: 50
- és 250 csatlakozási ciklus
- A sávok egymás mellé sorolhatók
- Egyszerű és költséghatékony feldolgozás
- Bepréselési zóna a Tcom press®
- VarPolfederben, forrasztási technológiával
- is Kapható hajlított és egyenes, egy- és kétsoros kivitelben
Alkalmazások
- 11,45 mm és 35,45 mm közötti távolság a nyomtatott áramköri
- lapok között; a forrasztási folyamat kiküszöbölése préseléssel
VarPol: Áttekintés
Szűrők
Egyenes csatlakozósor
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn006-b1
A dugaszoló oldal hossza (Y) = 16,6 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn009-b1
A dugaszoló oldal hossza (Y) = 6,7 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn010-b1
A dugaszoló oldal hossza (Y) = 5,2 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn011-b1
A dugaszoló oldal hossza (Y) = 8,0 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn012-b1
A dugaszoló oldal hossza (Y) = 10,2 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn013-b1
A dugaszoló oldal hossza (Y) = 13,0 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn018-b1
A dugaszoló oldal hossza (Y) = 17,5 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn019-b1
A dugaszoló oldal hossza (Y) = 25,0 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn020-ba
A dugaszoló oldal hossza (Y) = 5,2 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn021-ba
A dugaszoló oldal hossza (Y) = 8,0 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn022-ba
A dugaszoló oldal hossza (Y) = 10,2 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn023-ba
A dugaszoló oldal hossza (Y) = 13,0 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn026-b1
A dugaszoló oldal hossza (Y) = 15,7 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn029-ba
A dugaszoló oldal hossza (Y) = 25,0 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn039-ba
A dugaszoló oldal hossza (Y) = 6,7 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn050-ba
A dugaszoló oldal hossza (Y) = 5,2 mm, Press-fit technológia, Csatlakozó hossza: 11 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn051-ba
A dugaszoló oldal hossza (Y) = 8,0 mm, Press-fit technológia, Csatlakozó hossza: 11 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, egysoros csatlakozósor Tételszám. 971-nn053-ba
A dugaszoló oldal hossza (Y) = 13,0 mm, Press-fit technológia, Csatlakozó hossza: 11 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn006-b1
A dugaszoló oldal hossza (Y) = 16,6 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn009-b1
A dugaszoló oldal hossza (Y) = 6,7 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn010-b1
A dugaszoló oldal hossza (Y) = 5,2 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn011-b1
A dugaszoló oldal hossza (Y) = 8,0 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn012-b1
A dugaszoló oldal hossza (Y) = 10,2 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn013-b1
A dugaszoló oldal hossza (Y) = 13,0 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn018-b1
A dugaszoló oldal hossza (Y) = 17,5 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn019-b1
A dugaszoló oldal hossza (Y) = 25,0 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn020-ba
A dugaszoló oldal hossza (Y) = 5,2 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn021-ba
A dugaszoló oldal hossza (Y) = 8,0 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn022-ba
A dugaszoló oldal hossza (Y) = 10,2 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn023-ba
A dugaszoló oldal hossza (Y) = 13,0 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn026-b1
A dugaszoló oldal hossza (Y) = 15,7 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn029-ba
A dugaszoló oldal hossza (Y) = 25,0 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn039-ba
A dugaszoló oldal hossza (Y) = 6,7 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn050-ba
A dugaszoló oldal hossza (Y) = 5,2 mm, Press-fit technológia, Csatlakozó hossza: 11 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn051-ba
A dugaszoló oldal hossza (Y) = 8,0 mm, Press-fit technológia, Csatlakozó hossza: 11 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn053-ba
A dugaszoló oldal hossza (Y) = 13,0 mm, Press-fit technológia, Csatlakozó hossza: 11 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, A cikkszámban szereplő „b” a csatlakozó oldal minőségi osztályát jelöli; az „a” a csatlakozási oldal minőségi osztályát jelöli
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn090-9a
A csatlakozó oldal hossza (Y) = 0,0 mm, Press-fit technológia, Csatlakozó hossza: 6,5 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, a meghatározza a csatlakozó oldal minőségi szintjét
Párhuzamos
Press-fit technológia
VarPol egyenes, kétsoros csatlakozósor Tételszám. 972-nn091-9a
A csatlakozó oldal hossza (Y) = 0,0 mm, Press-fit technológia, Csatlakozó hossza: 9 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros, a meghatározza a csatlakozó oldal minőségi szintjét
Párhuzamos
Press-fit technológia

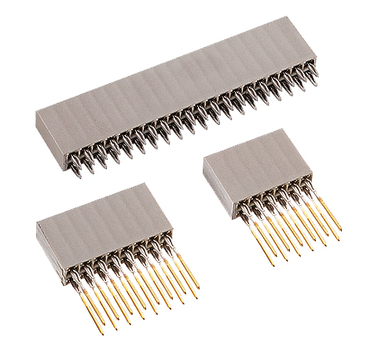

rugós lécek
VarPol 2-soros csatlakozósor Tételszám. 962-40nn2-12
3. minőségi szint, Forrasztási technika, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 2-soros csatlakozósor Tételszám. 962-40nn6-12
2. minőségi szint, Forrasztási technika, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 1-soros csatlakozósor Tételszám. 961-40nn2-03
3. minőségi szint, Forrasztási technika, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 1-soros csatlakozósor Tételszám. 961-40nn2-12
3. minőségi szint, Forrasztási technika, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 1-soros csatlakozósor Tételszám. 961-40nn6-03
2. minőségi szint, Forrasztási technika, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 1-soros csatlakozósor Tételszám. 961-40nn6-12
2. minőségi szint, Forrasztási technika, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 1-soros csatlakozósor Tételszám. 961-60nn2-03
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 961-60nn2-07
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 8,05 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 961-60nn2-12
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 961-60nn2-17
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 17 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 961-60nn6-03
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 961-60nn6-07
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 8,05 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 961-60nn6-12
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 961-60nn6-17
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 17 mm, Pólusszám: 2–36 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 1 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-40nn2-03
3. minőségi szint, Forrasztási technika, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 2-soros csatlakozósor Tételszám. 962-40nn6-03
2. minőségi szint, Forrasztási technika, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Forrasztott átmenő lyukak bevonása
VarPol 2-soros csatlakozósor Tételszám. 962-60nn2-03
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-60nn2-07
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 8,05 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-60nn2-12
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-60nn2-17
3. minőségi szint, Press-fit technológia, Csatlakozó hossza: 17 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-60nn6-03
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-60nn6-07
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 8,05 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-60nn6-12
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 12,2 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
VarPol 2-soros csatlakozósor Tételszám. 962-60nn6-17
2. minőségi szint, Press-fit technológia, Csatlakozó hossza: 17 mm, Pólusszám: 2–108 (a pólusszám / sor az árucikkszámban szereplő „nn” betűknek felel meg), 2 soros
Párhuzamos
derékszögű
Press-fit technológia
90°-os csatlakozósor
VarPol 1-soros csatlakozósor Tételszám. 981-nn010-b1
A dugaszoló oldal hossza (Y) = 2,8 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36, 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 981-nn011-b1
A dugaszoló oldal hossza (Y) = 5,6 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36, 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 981-nn012-b1
A csatlakozó oldal hossza (Y) = 7,8 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36, 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
derékszögű
Press-fit technológia
VarPol 1-soros csatlakozósor Tételszám. 981-nn013-b1
A dugaszoló oldal hossza (Y) = 10,6 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Pólusszám: 2–36, 1 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
derékszögű
Press-fit technológia
VarPol 2 soros csatlakozósáv Tételszám. 982-nn010-b1
A dugaszoló oldal hossza (Y) = 2,8 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Póluszszám: 2–108, 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
derékszögű
Press-fit technológia
VarPol 2 soros csatlakozósáv Tételszám. 982-nn011-b1
A dugaszoló oldal hossza (Y) = 5,6 mm, Press-fit technológia, Csatlakozó hossza: 3,4 mm, Póluszszám: 2–108, 2 soros, A cikkszámban szereplő „b” betű a csatlakozó oldal minőségi osztályát jelöli
derékszögű
Press-fit technológia
Kiegészítők
VarPol vezetőség Tételszám. 962-17nn2/1
2–108 pólus számára, Vezetőelemek a Varpol rugós lécekhez
Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?
Jellemzők
A VarPol csatlakozósorok és csatlakozócsíkok számos lehetőséget kínálnak: egy- vagy kétsoros kivitelben, valamint 2–108 érintkezőig terjedő változó pólusszámmal kaphatók. Ezenkívül az összes csatlakozósor kialakítását úgy optimalizálták, hogy azok zökkenőmentesen egymás mellé sorolhatók legyenek. A sokféle, akár 25 mm-es csatlakozási hosszúság lehetővé teszi a nyomtatott áramköri lapok egymásra helyezését 11,45 mm-től 35,45 mm-ig terjedő távolságokkal. A tűsorok 90°-os szögben is kaphatók, így párhuzamos és derékszögű csatlakozások is lehetségesek. Ezen felül az összes VarPol termék esetében két minőségi szint közül választhat, amelyek 50 vagy 250 csatlakoztatási ciklus élettartamot garantálnak.
A részletek áttekintése
2,54 mm
A részletek áttekintése
2,54 mm
5,2 mm-től 25 mm-ig
3,4 mm-től 11 mm-ig
További előny a bepréselési technológiával történő egyszerű és költséghatékony feldolgozás. A tű- és rugós csatlakozósorok a bevált Tcom press® bepréselési zónával vannak ellátva, így forrasztás nélkül préselhetők be. A bepréselés révén gázszivárgásmentes és rezgésálló csatlakozás jön létre, ami a VarPol-termékeket még zord környezetben is optimális nyomtatott áramköri lap-csatlakozóvá teszi a megbízható mechanikai és elektromos csatlakozásokhoz. Az ept a csapos és rugós csatlakozósorokhoz megfelelő feldolgozó szerszámokat kínál, amelyek segítségével a préselés rendkívül egyszerű és folyamatbiztos módon valósítható meg. Nagyobb NYÁK-távolságok esetén kiegészítő vezetőelemek segítik az érintkezők vezetését, és optimális stabilizálást biztosítanak a préselt csapos csatlakozósorok számára.
Halmozás a VarPol segítségével
A VarPol préseléses technológiájú dugasz- és aljzatcsatlakozóival a nyomtatott áramköri lapok rendkívül rugalmasan, párhuzamosan összekapcsolhatók egymással:
- 11,45 mm-től 35,45 mm-ig terjedő nyomtatott áramköri távolság az
- egy- vagy kétsoros csatlakozósor különböző
- hosszúságai révén; az érintkezők száma tetszőlegesen választható (felfelé nyitott, mivel a csatlakozók rácsmintázatuk megőrzése mellett egymás mellé sorolhatók);
- átviteli zóna kialakítható; forrasztott
- vagy préselt csatlakozósor
A csatlakozó és a nyomtatott áramköri lap közötti érintkezés préseléssel történő kialakítása rendkívül szilárd és ellenálló csatlakozást tesz lehetővé. A kiváló minőségű préselt csatlakozások – mint például az ept Tcom press® rendszere – bizonyítottan jobb érintkezési biztonságot nyújtanak, mint a forrasztott csatlakozások. A préselés során a kontaktus és a nyomtatott áramköri lap furata között kialakuló hideghegesztés mechanikailag nagyon stabil és elektromosan kiváló minőségű. A megfelelő, az ept által kínált feldolgozószerszámokkal történő feldolgozás rendkívül egyszerű és folyamatbiztos.
Ezenkívül több nyomtatott áramköri lap egymásra rakása is lehetséges, ha a megfelelő csatlakozóérintkezőkkel ellátott rugós sávokat használnak. Ilyenkor 11,45 mm-től 19,35 mm-ig terjedő nyomtatott áramköri lapok közötti távolságok valósíthatók meg. A felső nyomtatott áramköri lap alsó oldalán elhelyezett vezetőelem használata emellett elősegíti a stabil érintkezést, és így elkerüli a hibás csatlakozásokat.
A nyomtatott áramköri lapok párhuzamos összekapcsolása mellett a szögletes tűsorok lehetőséget nyújtanak derékszögű csatlakozások megvalósítására is – ugyanazzal a rugalmassággal és megbízhatósággal.
Ezenkívül több nyomtatott áramköri lap egymásra rakása is lehetséges, ha a megfelelő csatlakozóérintkezőkkel ellátott rugós sávokat használnak. Ilyenkor 11,45 mm-től 19,35 mm-ig terjedő nyomtatott áramköri lapok közötti távolságok valósíthatók meg. A felső nyomtatott áramköri lap alsó oldalán elhelyezett vezetőelem használata emellett elősegíti a stabil érintkezést, és így elkerüli a hibás csatlakozásokat.
A nyomtatott áramköri lapok párhuzamos összekapcsolása mellett a szögletes tűsorok lehetőséget nyújtanak derékszögű csatlakozások megvalósítására is – ugyanazzal a rugalmassággal és megbízhatósággal.
Rendszer: VarPol-rugós csatlakozó / VarPol-csapos csatlakozó
Különbség: max. 1,55
Különbség: max. 1,7
Különbség: max. 3,2
(lehetőleg a 972-nn010-yx típust használja)
Különbség legfeljebb 4,0
Különbség legfeljebb 4,0
Különbség legfeljebb 4,0
Különbség legfeljebb 4,0
Különbség legfeljebb 4,0
Rendszer: VarPol-csatlakozósáv / VarPol-csatlakozósáv hosszú csatlakozókkal
Különbség: legfeljebb 2,95
Különbség max. 1,7
PC/104
Különbség legfeljebb 4,0
Elérhetőség
„Az ept garantálja ügyfeleinek a 2,54 mm-es rácsos VarPol csatlakozócsapok és csatlakozósávok tartós rendelkezésre állását. Az összes iparág hardverfejlesztői évek óta esküsznek ezekre a csatlakozókra, amelyekkel a nyomtatott áramköri lapok megbízhatóan és rendkívül rugalmasan összekapcsolhatók, illetve a kábelek a nyomtatott áramköri lapra csatlakoztathatók.”
GYIK: Kérdések és válaszok a VarPol csatlakozócsatlakozókról
A VarPol csatlakozócsatlakozók segítségével egyedi nyomtatott áramköri lapok közötti távolságok valósíthatók meg? Vannak-e vezetőelemek a VarPol csatlakozócsapokhoz és csatlakozóaljzatokhoz?Az ept VarPol csatlakozócsapjai és csatlakozósávjai egymás mellé sorolhatók-e?
A VarPol csatlakozócsatlakozók segítségével egyedi nyomtatott áramköri lapok közötti távolságok valósíthatók meg?
A VarPol csatlakozósor segítségével 11,45 mm és 35,45 mm közötti nyomtávolságok valósíthatók meg.
Vannak-e vezetőelemek a VarPol csatlakozócsapokhoz és csatlakozóaljzatokhoz?
A VarPol vezetőelemek 2–104 pólusú kivitelben kaphatók kiegészítőként.
Az ept VarPol csatlakozócsapjai és csatlakozósávjai egymás mellé sorolhatók-e?
Az ept biztosítja a VarPol profilik zökkenőmentes egymás mellé illeszthetőségét.
