Power Terminals: Áttekintés

A tények áttekintése Alkalmazások Power Terminals termékek Jellemzők

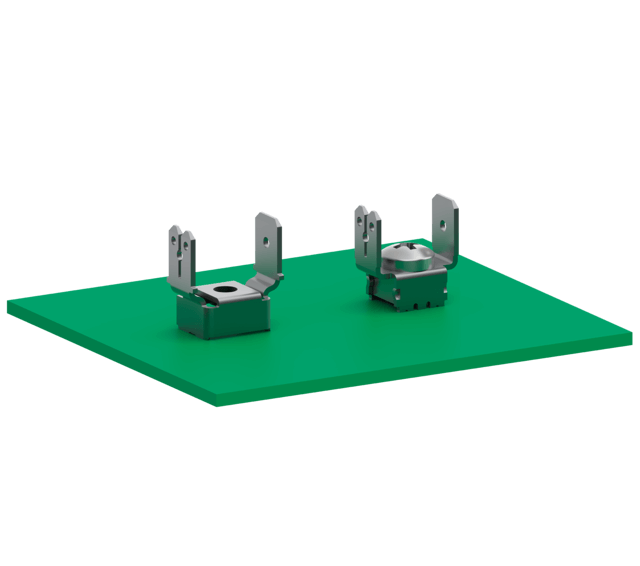

Power Terminals – áramellátás a nyomtatott áramköri lapon

Áramellátási csatlakozók préselési technológiával: Az ept-Power Terminals kifejezetten a nyomtatott áramköri lapon történő áramellátási csatlakozáshoz szolgál. A kábel csatlakoztatása csavaros rögzítésű kábelcsatlakozókkal vagy lapos dugaszos csatlakozókkal (Faston) történik.

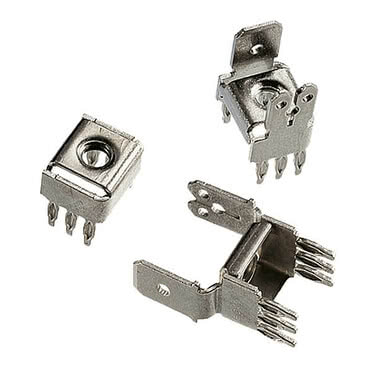

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Jellemzők

az áramellátó vezetékek egyszerű
csatlakoztatása; egyedi változatok, például szögletes vagy hajlított csatlakozás is lehetséges;
egyszerű felszerelés préseléssel;
tartozékok: csavarok, M4 vagy M5 menettel

Alkalmazások

Áramellátás csavaros csatlakozóval vagy Faston-csatlakozóval –
háttérlapos rendszerek az áramellátáshoz

Power Terminals: Áttekintés

A tények áttekintése Alkalmazások Power Terminals termékek Jellemzők

Rács: 5,08 x 10,16 mm

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33008

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33008 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33009

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33009 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33048

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33048 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33049

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33049 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33248

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33248 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33249

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-33249 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32004

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32004 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32006

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32006 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32044

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32044 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32046

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32046 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32244

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32244 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32246

M4-es menet, Csatlakozó hossza: 5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok rácsa: 5,08 x 10,16 mm Tételszám. 911-32246 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 x 10,16 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Rács: 5,08 x 7,62 mm

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

M4-es menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22015 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22020

M5-ös menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22020 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M5
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22715/1

M4-es menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22715/1 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22720/1

M5-ös menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-22720/1 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M5
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60045

M4-es menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60045 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60050

M5-ös menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60050 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M5
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60645/1

M4-es menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60645/1 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M4
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60650/1

M5-ös menet, Csatlakozó hossza: 4,5 mm

Press-fit technológia

Teljesítmény

Robusztus

További részletek a termékről

Csatlakozókapcsok, rácsos, 5,08 x 7,62 mm Tételszám. 910-60650/1 - Műszaki adatok

Alapok

Csatlakozási technológia	Press-fit technológia
Csatlakozás hossza	4,5 mm
Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Sn

Mechanikus

Rácsméret	5,08 × 7,62 mm

Elektromos

Működési áram	20° 45', 70° 30', 100° 25'

Feldolgozás

Szál	M5
Maximális meghúzási nyomaték	1,3 Nm

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Kiegészítők

Power Terminals rögzítőanyák Tételszám. 910-20015

M4-es menet

További részletek a termékről

Power Terminals rögzítőanyák Tételszám. 910-20015 - Műszaki adatok

Alapok

Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet

Feldolgozás

Szál	M4

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Power Terminals rögzítőanyák Tételszám. 910-20020

M5-ös menet

További részletek a termékről

Power Terminals rögzítőanyák Tételszám. 910-20020 - Műszaki adatok

Alapok

Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet

Feldolgozás

Szál	M5

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Power Terminals hengeres csavar DIN 84, M4 Tételszám. 910-20145

M4-es menet

További részletek a termékről

Power Terminals hengeres csavar DIN 84, M4 Tételszám. 910-20145 - Műszaki adatok

Alapok

Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet

Feldolgozás

Szál	M4

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Power Terminals csillagfejű csavar Tételszám. 910-20146

M4-es menet

További részletek a termékről

Power Terminals csillagfejű csavar Tételszám. 910-20146 - Műszaki adatok

Alapok

Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet

Feldolgozás

Szál	M4

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Power Terminals hengeres fejű csavar DIN 84, M5 Tételszám. 910-20150

M5-ös menet

További részletek a termékről

Power Terminals hengeres fejű csavar DIN 84, M5 Tételszám. 910-20150 - Műszaki adatok

Alapok

Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet

Feldolgozás

Szál	M5

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Power Terminals alátét Tételszám. 910-20320

M4-es menet

További részletek a termékről

Power Terminals alátét Tételszám. 910-20320 - Műszaki adatok

Alapok

Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet

Feldolgozás

Szál	M4

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Power Terminals alátét Tételszám. 910-20330

M5-ös menet

További részletek a termékről

Power Terminals alátét Tételszám. 910-20330 - Műszaki adatok

Alapok

Üzemi hőmérséklet	-55 °C és +125 °C között

Anyag

Érintkezési anyag	rézötvözet

Feldolgozás

Szál	M5

Engedélyek / Megfelelőség

Környezetvédelem	RoHS-kompatibilis

Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?

Személyre szabott csatlakozók kérése

" Nem az Ön számára megfelelő? Kérjen most személyre szabott csatlakozót!

Username:

Köszönjük! Megvizsgáljuk az Ön igényeit, és felvesszük Önnel a kapcsolatot.

Ha bármilyen kérdése van, e-mailben vagy telefonon bármikor rendelkezésére állunk.

Nem találtunk megfelelő terméket – Kérjen ajánlatot most:

A *-gal jelölt mezők kitöltése kötelező.

Cég *

Üdvözlés

Keresztnév *

Név *

Street *

POSTACÍM *

Helyszín *

Ország *

e-mail *

Telefon *

Termékkövetelmények *

Adatvédelmi nyilatkozatunkat itt olvashatja el.

Jellemzők

Az ept Power Terminals csatlakozók az áramellátó vezetékek egyszerű csatlakoztatásával és a préseléssel történő könnyű felszereléssel nyűgöznek le. A Power Terminals csatlakozók különféle kivitelekben kaphatók, például szögletes vagy hajlított csatlakozóval.
