Nagy sebességű közvetlen csatlakozók akár 28 Gbit/s sebességgel

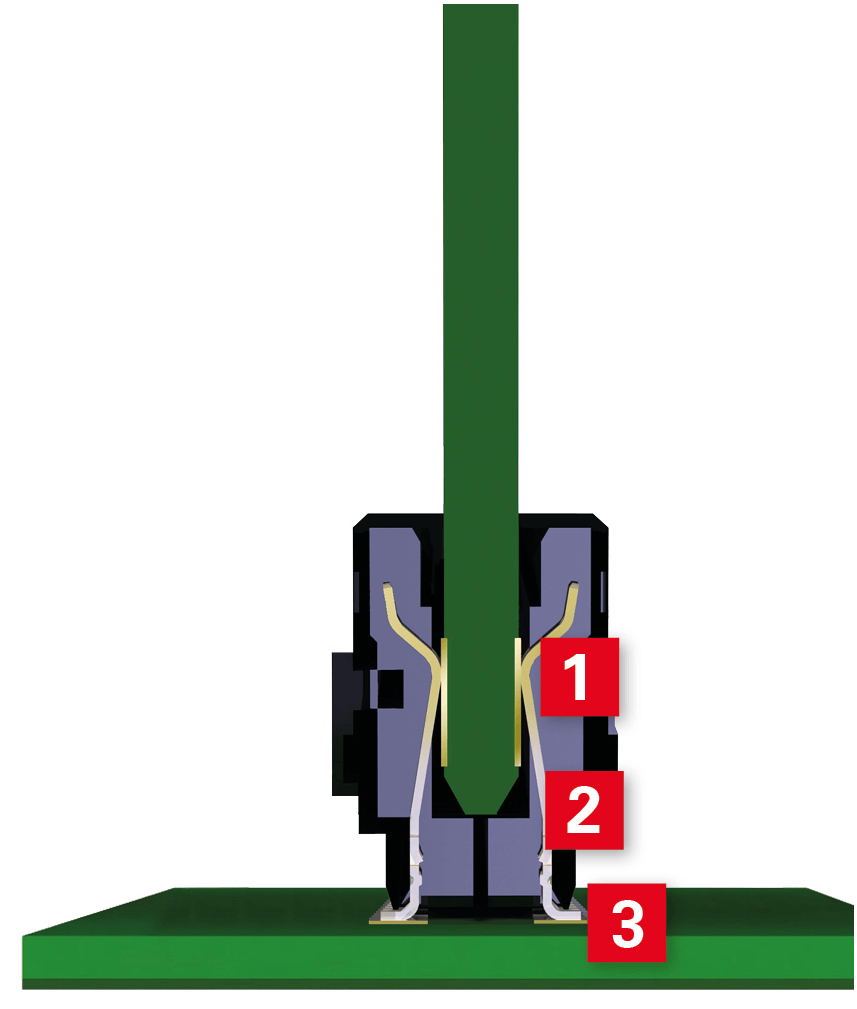

Az EC.8 közvetlen csatlakozási elve akár 28 Gbit/s-os adatátviteli sebességet tesz lehetővé.

EC8 Highspeed mit Pfeile.Produktseite

Jellemzők

Közvetlen csatlakozó,
20–200 érintkező,
28 Gbit/s adatátviteli sebesség,
3,2 A áramterhelhetőség,
500 csatlakoztatási ciklus,
csomagolás: szalag és tekercs, tálca,
1,60 mm-es leánykártya-vastagság

Alkalmazások

Beágyazott
ipari
automatizálás és adatátvitel

EC.8: Áttekintés

A tények áttekintése Alkalmazások EC.8 termékek Jellemzők Összehasonlítás a csatlakozókkal Tűréshatárok Fejlesztői szemszögből GYIK rész

EC.8 – egyenes

EC.8 pontosan 20p Tételszám. 408-52020-000-11

EC8 gerade 20pol ohne key Foto

Szám: 20, kódolás nélkül, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8 pontosan 20p Tételszám. 408-52020-000-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	20
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8 pontosan 40 pont Tételszám. 408-52040-000-11

EC8 gerade 40pol ohne key Foto

Szám: 40, kódolás nélkül, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8 pontosan 40 pont Tételszám. 408-52040-000-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	40
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8 pontosan 60p Tételszám. 408-52060-000-11

EC8 gerade 60pol ohne key Foto

Szám: 60, kódolás nélkül, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8 pontosan 60p Tételszám. 408-52060-000-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	60
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8 pontosan 60p Tételszám. 408-52060-100-11

EC8 gerade 60pol mit key Foto

Szám: 60, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8 pontosan 60p Tételszám. 408-52060-100-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	60
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8 pontosan 80 pont Tételszám. 408-52080-100-11

EC8 gerade 80pol mit key Foto

Szám: 80, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8 pontosan 80 pont Tételszám. 408-52080-100-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	80
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8 pontosan 100 pont Tételszám. 408-52100-100-11

EC8 gerade 100pol mit key Foto

Szám: 100, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8 pontosan 100 pont Tételszám. 408-52100-100-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	100
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8, pontosan 120p Tételszám. 408-52120-100-11

EC8 gerade 120pol mit key Foto

Szám: 120, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8, pontosan 120p Tételszám. 408-52120-100-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	120
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8, pontosan 140p Tételszám. 408-52140-100-11

EC8 gerade 140pol mit key Foto

Szám: 140, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagolás: szalag és tekercs

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8, pontosan 140p Tételszám. 408-52140-100-11 - Műszaki adatok

Alapok

Kapcsolattartók száma	140
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8, pontosan 160p Tételszám. 408-52160-100-12

EC8 gerade 160pol mit key Foto

Szám: 160, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagoló tálca

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8, pontosan 160p Tételszám. 408-52160-100-12 - Műszaki adatok

Alapok

Kapcsolattartók száma	160
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8 pontosan 180p Tételszám. 408-52180-100-12

EC8 gerade 180pol mit key Foto

Fogszám: 180, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagoló tálca

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8 pontosan 180p Tételszám. 408-52180-100-12 - Műszaki adatok

Alapok

Kapcsolattartók száma	180
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8, pontosan 200p Tételszám. 408-52200-100-12

EC8 gerade 200pol mit key Foto

Szám: 200, kódolással, 1,6 mm-es kiegészítő kártyákhoz, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagoló tálca

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8, pontosan 200p Tételszám. 408-52200-100-12 - Műszaki adatok

Alapok

Kapcsolattartók száma	200
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

EC.8, pontosan 200p Tételszám. 408-52200-103-12

EC8 gerade 200pol mit key Foto

Szám: 200, kódolással, Megerősítő merevítő az izotest mentén, Rács 0,8 mm, Adatátviteli sebesség: 28 Gbit/s, Csomagoló tálca

derékszögű

SMT

Közvetlen dugó

Nagy sűrűségű

Nagy sebesség

További részletek a termékről

EC.8, pontosan 200p Tételszám. 408-52200-103-12 - Műszaki adatok

Alapok

Kapcsolattartók száma	200
Csatlakozási technológia	SMT
Üzemi hőmérséklet	-40 °C és +125 °C között

Anyag

Szigetelő test	LCP, UL 94 V-0
CTI érték Nemzetközi Elektrotechnikai Bizottság 60112	200
Érintkezési anyag	rézötvözet
Kapcsolat bevonat	Au, PdNi, Ni
Csatlakozási terület	Sn Ni felett

Mechanikus

Rácsméret	0,8 mm
Beillesztési erő érintkezőnként	≤ 0,635 N
Húzóerő érintkezésenként	≥ 0,06 N
Élettartam IEC 60512-9-1	500 csatlakoztatási ciklus
Koplanaritás	≤ 0,1 mm
Oszcilláció, szinuszos IEC 60512-6-4	10–2000 Hz, 20 g
Érintkezési interferencia oszcilláció közben, szinuszos IEC 60512-2-5	≤ 1 µs
Sokk, félszinuszos IEC 60512-6-3	50 g, 11 ms
Érintkezési zavarok a lökések során, félszinuszos IEC 60512-2-5	≤ 1 µs

Elektromos

Működési áram IEC 60512-5-2	1,35 A 20 °C-on (140 a 140 érintkezőből) 3,20 A 20 °C-on (8 a 140 érintkezőből)
Érintkezési ellenállás IEC 60512-2-1	≤ 15 mΩ
Levegő- és kúszási távolság	0,25 mm
Szigetelési ellenállás IEC 60512-3-1	≥ 1 GΩ
Vizsgálati feszültség IEC 60512-4-1	1100 V egyenáram
Adatátvitel	28 Gbit/s

Feldolgozás

Forrasztási hőmérséklet JEDEC J-STD-020E	20–40 másodperc 260 °C-on
MSL JEDEC J-STD-020E	1
Szerelés	Felvétel és elhelyezés

Engedélyek / Megfelelőség

UL fájl	E130314
Környezetvédelem	RoHS-kompatibilis

Derating diagram

Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?

Személyre szabott csatlakozók kérése

" Nem az Ön számára megfelelő? Kérjen most személyre szabott csatlakozót!

Username:

Köszönjük! Megvizsgáljuk az Ön igényeit, és felvesszük Önnel a kapcsolatot.

Ha bármilyen kérdése van, e-mailben vagy telefonon bármikor rendelkezésére állunk.

Nem találtunk megfelelő terméket – Kérjen ajánlatot most:

A *-gal jelölt mezők kitöltése kötelező.

Cég *

Üdvözlés

Keresztnév *

Név *

Street *

POSTACÍM *

Helyszín *

Ország *

e-mail *

Telefon *

Termékkövetelmények *

Adatvédelmi nyilatkozatunkat itt olvashatja el.

EC.8: Nagy sebességű közvetlen csatlakozó rendszer

Highspeed mit Pfeile

Az EC.8 közvetlen csatlakozási elve akár 28 Gbit/s-os adatátviteli sebességet tesz lehetővé. A hagyományos
csatlakozókkal ellentétben a közvetlen csatlakozók minimálisra csökkentik a legkülönbözőbb akadályokat, mint például az irányváltozásokat, a visszaverődéseket és a keresztmetszet-változásokat, ami tiszta jelátvitelt biztosít.
A nagy sebességű tulajdonságokról szóló részletes jelentés, valamint a saját tervezés szimulációjához szükséges S-paraméterek kérésre rendelkezésre állnak: sales@ept.de

EC.8 Közvetlen csatlakozó rendszer
A részletek áttekintése

Bevezető ferde felületek
a középső és szögeltérés kiegyenlítésére illesztéskor

Akusztikus és tapintható visszajelzés
a bővítőkártya megfelelő csatlakozásának biztosítása érdekében

koplanaritás
megbízható forrasztás a gyártás során

Kódolási híd
Elfordulásgátló és tűréskiegyenlítés a bővítőkártyához

kódolócsap
megakadályozza a csatlakozó elfordulását az alaplapon

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Az Ön alkalmazásához pontosan illeszkedő, egyedi csatlakozókat gyártunk.

más pólusszámok
más rétegek
alternatív érintkezőbevonatok

Kérjen most egyedi csatlakozót

Egyenes csatlakozó vs. csatlakozópár

A közvetlen csatlakozó lehetővé teszi a nyomtatott áramköri lap közvetlen csatlakoztatását megfelelő ellencsatlakozó nélkül. Így a rugós-késes csatlakozópárhoz képest kevesebb az érintkezési pont és az átmenet, ami kedvezően hat az áramvezetési képességre és az adatátviteli tulajdonságokra.

Közvetlen csatlakozó:

[1] R _{érintkezőátmenet}
[2] R _érintkező
[3] R _{csatlakozási terület}

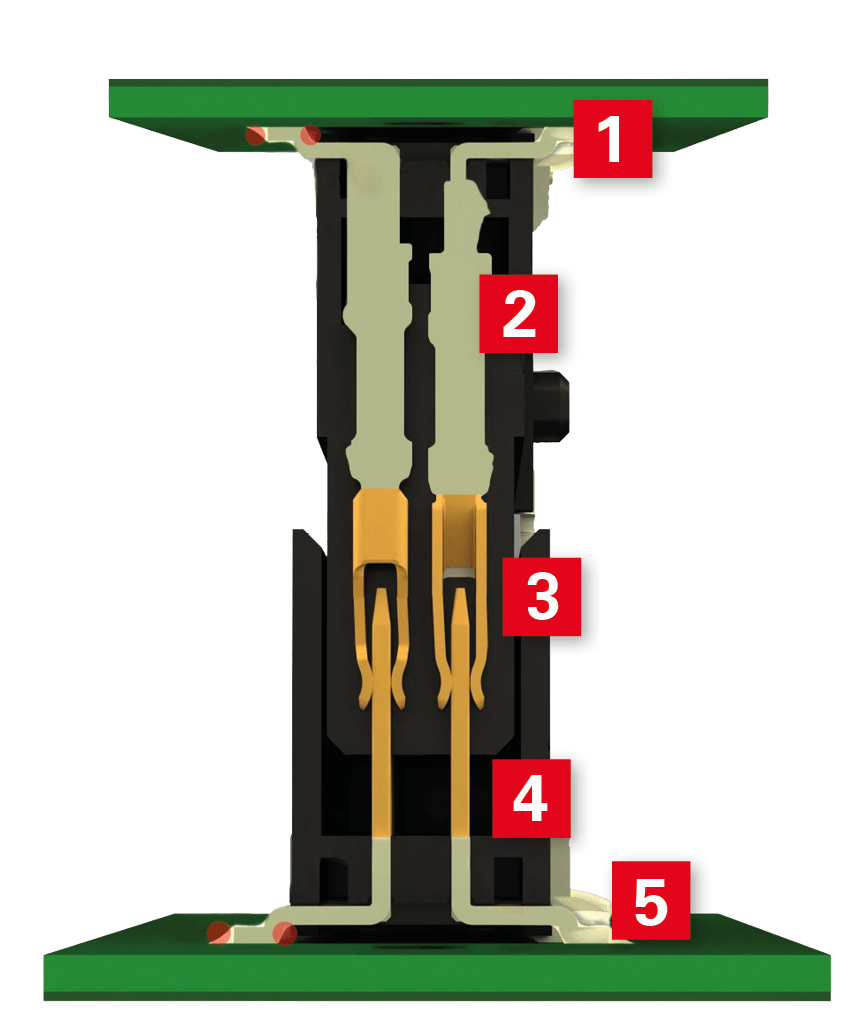

Csatlakozópár:

[1] R _{csatlakozófelület}
[2] R _érintkező
[3] R _{érintkezőátmenet}
[4] R _érintkező
[5] R _{csatlakozófelület}

Tűréshatárok

Az EC.8 közvetlen csatlakozók
középtolásának tűréshatárai

Az EC.8 közvetlen csatlakozók csatlakoztatáskor 0,6 mm-es hosszirányú és 0,7 mm-es keresztirányú eltérést tűrnek.

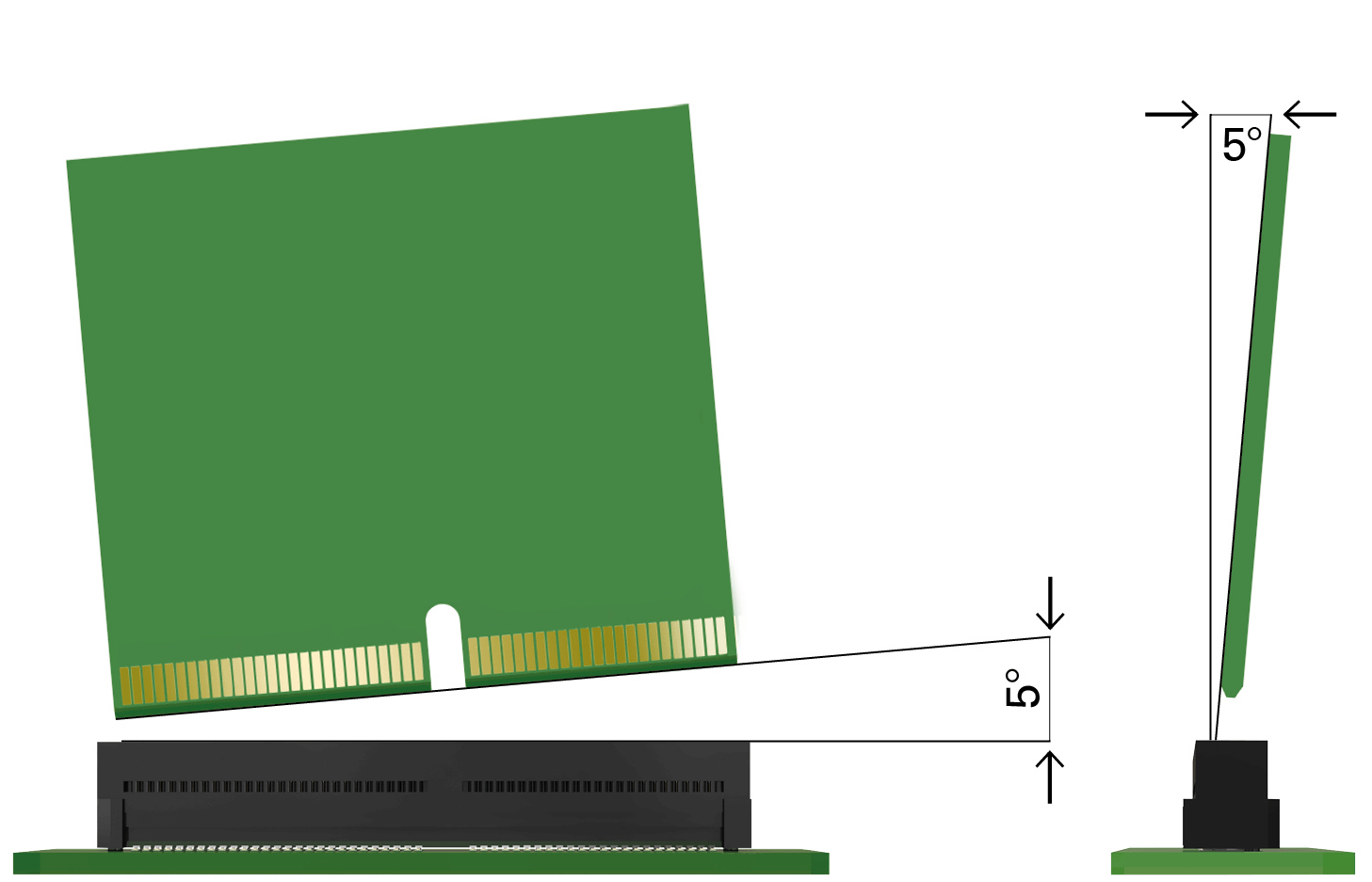

Szögeltérés az EC.8 közvetlen csatlakozóknál
Megengedett szögeltérés-tűréshatárok Az EC.8 közvetlen

csatlakozók esetében a leánykártya legfeljebb 5°-os szögben helyezhető be az EC.8-ba mind a hosszanti, mind a keresztirányú tengely mentén.

EC.8 SMT közvetlen csatlakozó, 0,8 mm-es rácstávolsággal

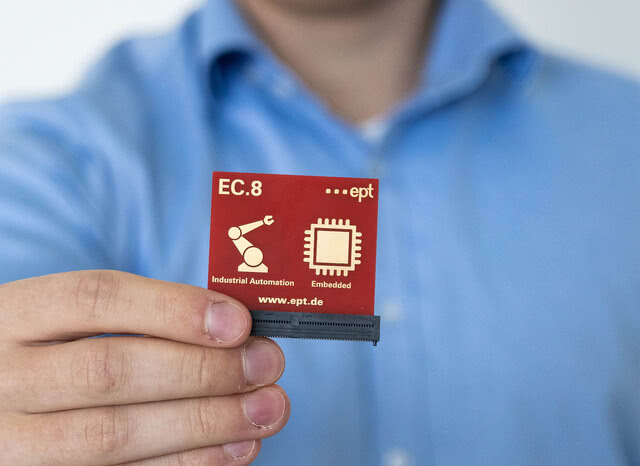

Unbenannt 1

Maximális teljesítményt szeretne minimális helyigény mellett? Olyan közvetlen csatlakozóra van szüksége, amelynek a nagy sebesség már a vérében van?

Az EC.8 konstrukciójának köszönhetően eleve nagy sebességű megoldás, és akár 28 Gbit/s-os adatátviteli sebességet kínál. Pontosan megfelelő az Ipar 4.0 modern alkalmazásaihoz és azok területeihez, mint például az Internet of Things, a felhőalapú vagy az edge computing.
A közvetlen csatlakozó a magas adatátviteli sebesség mellett a következő előnyöket is kínálja: a nyomtatott
áramköri lap közvetlen csatlakoztatása helyet és erőforrásokat takarít meg. Ugyanis a késsor anyagköltségei és szerelési költségei teljesen elmaradnak. A műszaki előny abból adódik, hogy csökkennek az ellenállások és azok a hatások, amelyek a jelre hatással lehetnek.
Annak érdekében, hogy minden alkalmazáshoz a megfelelő közvetlen csatlakozót tudjuk szállítani, az EC.8 termékcsaládunk az iparban bevált 0,8 mm-es rácsos kivitelben, 20-tól 200 jelcsapig terjedő változatokban, 20-as lépésekben választható.

Az EC.8 termékcsalád átfogó tesztprogramon esett át, amelynek során igazolták a megfelelő működést többek között klímakamrában, ütés- és rezgésterhelés mellett, valamint 500 csatlakoztatási ciklus után is. Érdekli? Kérje meg azonnal az EC.8 HighSpeed jelentést és az S-paramétereket, és győződjön meg a számokról és tényekről!

GYIK: Kérdések és válaszok az EC.8 SMT nyomtatott áramköri lapokhoz való csatlakozókról

Hogyan lehet az EC.8 közvetlen csatlakozókat feldolgozni?Milyen specifikáció/elrendezés szerint kell gyártani a bővítőkártyát?Miért érdemes közvetlen csatlakozó rendszert használni?Az EC.8 csatlakozó rendszer kompatibilis a szokásos kiegészítő kártyák specifikációival?Milyen alkalmazásokhoz használják az EC.8 közvetlen csatlakozókat?Mekkora eltérést tolerálnak az EC.8 közvetlen csatlakozók a leánykártya csatlakoztatásakor?Milyen adatátviteli sebességek érhetők el?Milyen áramokat lehet továbbítani?Az EC.8 csatlakozók UL-tanúsítvánnyal rendelkező alkatrészek?Az EC.8 csatlakozók megfelelnek-e a RoHS-előírásoknak?

Hogyan lehet az EC.8 közvetlen csatlakozókat feldolgozni?

A közvetlen csatlakozókat felületre szerelési technológiával (SMT) gyártják. A forrasztás közvetlenül a nyomtatott áramköri lapon történik.
A 20–140 pólusú termékeket a piaci szokásoknak megfelelő szalag- és tekercs csomagolásban szállítjuk; ez lehetővé teszi a teljesen automatikus feldolgozást pick-and-place eljárással.
A 160–200 pólusú változatok alapértelmezés szerint tálcában vannak csomagolva, de kérésre szalag- és tekercs csomagolás is lehetséges. Ez azonban szélesebb szalagot használ, amely kevésbé elterjedt.

Milyen specifikáció/elrendezés szerint kell gyártani a bővítőkártyát?

A nyomtatott áramköri lap szögét és méreteit az alábbi rajzból kérjük, vegye át. Az aranyérintkezőpontokhoz keményaranyat javaslunk. További részleteket a termékrajzból kérjük, vegye át.

Anphasung EC8

Miért érdemes közvetlen csatlakozó rendszert használni?

A közvetlen csatlakozó rendszerek segítségével nagy adatátviteli sebességek érhetők el. A kétrészes csatlakozó rendszerekhez képest itt elmaradnak a második csatlakozó jelre gyakorolt negatív hatásai. Ez elsősorban a csökkentett érintkezési pontok számából, a vezető keresztmetszetének kevesebb változásából, valamint az ezzel járó kisebb jelirány-változásokból adódik.
Így kis helyigény mellett is nagy teljesítmény érhető el. Ezen felül a kétrészes csatlakozó rendszerekhez képest csökken az átmeneti ellenállás, ami megnövelt áramterhelhetőséget eredményez.

Az EC.8 csatlakozó rendszer kompatibilis a szokásos kiegészítő kártyák specifikációival?

Az EC.8 csatlakozórendszer 1,60 mm vastagságú leánykártyákat támogat. 80 érintkező felett egy rögzítőelem is be van építve a téves csatlakoztatás elkerülése érdekében. Ez a 60 pólusú változatnál opcionálisan elhagyható.
Az EC.8 csatlakozórendszer megfelel a jelenlegi piaci szabványoknak, és kompatibilis a széles körben elterjedt kártyákkal.

Milyen alkalmazásokhoz használják az EC.8 közvetlen csatlakozókat?

Sokoldalúságuknak köszönhetően az EC.8 közvetlen csatlakozók számos iparágban a legkülönbözőbb alkalmazásokban használhatók. Az automatizálási technika és az IoT-eszközök területén például a kis rácstávolságuk és a nagy adatátviteli sebességük miatt nyújtanak előnyöket.

Mekkora eltérést tolerálnak az EC.8 közvetlen csatlakozók a leánykártya csatlakoztatásakor?

Hossz- és keresztirányban legfeljebb 5°-os szögeltérés megengedett. A csatlakozó hosszirányú tengelyéhez képest 0
,7 mm-es függőleges és 0,6 mm-es párhuzamos eltérés megengedett.

EC8 Mitten Winkelversatz

Milyen adatátviteli sebességek érhetők el?

Az adatátviteli sebesség 28 Gbit/s. Az alábbi ábra a beiktatási csillapítás frekvenciafüggését mutatja.

EC8 Insertion loss

Milyen áramokat lehet továbbítani?

A 140 pólusú csatlakozó 20 °C-os környezeti hőmérsékleten akár 3,2 A áramot is képes továbbítani. További információkért kérjük, vegye fel velünk a kapcsolatot a sales@ept.de címen.

Az EC.8 csatlakozók UL-tanúsítvánnyal rendelkező alkatrészek?

Igen, az ept EC.8 csatlakozói az USA-ban és Kanadában UL-tanúsítvánnyal rendelkező alkatrészek.

Az EC.8 csatlakozók megfelelnek-e a RoHS-előírásoknak?

A RoHS (Restriction of the use of certain Hazardous Substances) az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való felhasználásának korlátozásáról szóló irányelv.
Megerősítjük, hogy az ept EC.8 csatlakozói a RoHS 2011/65/EU tanúsítvány szerint megfelelnek a RoHS előírásoknak. További információkat a RoHS & REACH menüpont alatt talál.

Csatlakozók ept termékek EC.8 – 0,8 mm-es peremes kártya SMT

+49 8861 2501 0

Tartalomjegyzék
