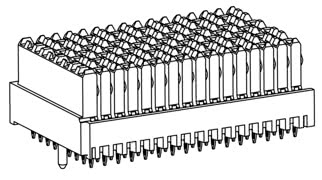

Velox nagy sebességű háttérlap
A Velox® egy moduláris csatlakozórendszer nagy sebességű háttérlap-alkalmazásokhoz. Kifejezetten a nagy teljesítményigényű piacok számára fejlesztették ki.
A Velox® termékcsalád megfelel a VITA46 rendszerek szigorú követelményeinek. Négy különböző típus áll rendelkezésre, egyedi konfigurálási lehetőséggel. Ez nagyobb rugalmasságot biztosít a fejlesztőknek a nyomtatott áramköri lapok tervezésénél.
Az 1,27 µm vastagságú aranybevonat emellett garantálja a rendszer hosszú élettartamát.
A Velox® termékcsalád megfelel a VITA46 rendszerek szigorú követelményeinek. Négy különböző típus áll rendelkezésre, egyedi konfigurálási lehetőséggel. Ez nagyobb rugalmasságot biztosít a fejlesztőknek a nyomtatott áramköri lapok tervezésénél.
Az 1,27 µm vastagságú aranybevonat emellett garantálja a rendszer hosszú élettartamát.
Jellemzők
- 10 Gbit/s
- Robusztus kivitel VITA46 szerint
- tesztelve, hosszú élettartam, 200 csatlakozási ciklus „Heavy
- Gold” bevonat
- Belső érintkezők
- Moduláris csatlakozó rendszer
- Egyedi érintkezőelrendezés
Alkalmazások
- Katonai
- légi és űrtechnikai
- rendszerek nagy terheléshez
- Távközlés / Adatátvitel
Velox: Áttekintés
Szűrők
16-bal

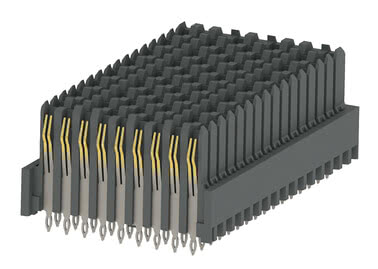

Velox 16 – bal oldali Tételszám. 308-52100-41
A Press-fit zóna felülete: SnPb, Teljesen felszerelt (144 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Velox 16 – bal oldali Tételszám. 308-52100-42
A Press-fit zóna felülete: Sn (RoHS-kompatibilis), Teljesen felszerelt (144 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Központ
Swift központ Tételszám. 308-50100-41
A Press-fit zóna felülete: SnPb, Teljesen felszerelt (144 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Swift központ Tételszám. 308-50100-42
A Press-fit zóna felülete: Sn (RoHS-kompatibilis), Teljesen felszerelt (144 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Swift központ Tételszám. 308-50101-41
A Press-fit zóna felülete: SnPb, Egyedi konfiguráció (135 érintkező), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Swift központ Tételszám. 308-50101-42
A Press-fit zóna felülete: Sn (RoHS-kompatibilis), Egyedi konfiguráció (135 érintkező), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Swift központ Tételszám. 308-50102-41
A Press-fit zóna felülete: SnPb, Egyedi konfiguráció (71 érintkező), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Swift központ Tételszám. 308-50102-42
A Press-fit zóna felülete: Sn (RoHS-kompatibilis), Egyedi konfiguráció (71 érintkező), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Swift központ Tételszám. 308-50103-41
A Press-fit zóna felülete: SnPb, Egyedi konfiguráció (80 érintkező), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Swift központ Tételszám. 308-50103-42
A Press-fit zóna felülete: Sn (RoHS-kompatibilis), Egyedi konfiguráció (80 érintkező), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
16-jobb
Velox 16 – jobb oldali Tételszám. 308-51100-41
A Press-fit zóna felülete: SnPb, Teljesen felszerelt (144 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Velox 16 – jobb oldali Tételszám. 308-51100-42
A Press-fit zóna felülete: Sn (RoHS-kompatibilis), Teljesen felszerelt (144 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
8-balra

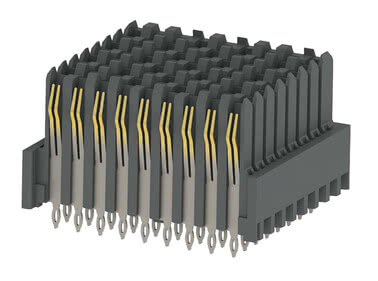

Velox 8 – bal oldali Tételszám. 308-52200-41
A Press-fit zóna felülete: SnPb, Teljesen felszerelt (72 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Velox 8 – bal oldali Tételszám. 308-52200-42
A Press-fit zóna felülete: Sn (RoHS-kompatibilis), Teljesen felszerelt (72 csatlakozó), Csatlakozási technika: préselés, Rács: 1,8 mm, Adatátviteli sebesség: 10 Gbit/s
derékszögű
Press-fit technológia
Nagy sebesség
Robusztus
Más pólusszámok? Más egymásra helyezési magasságok? Alternatív érintkezési bevonatok? Egyedi változatok? késleltetett érintkezők?
Jellemzők
A Velox® csatlakozók robusztus kialakításúak, 1,27 μm (50 mikron) vastagságú aranybevonattal rendelkeznek. Az érintkezők belső elrendezésűek, így további védelmet élveznek. Mindezek a tulajdonságok hozzájárulnak a csatlakozók rendkívül hosszú, legalább 200 csatlakoztatási ciklusból álló élettartamához. A Velox® ezért különösen alkalmas 10 Gbit/s adatátviteli sebességű nagysebességű háttérlap-alkalmazásokhoz. A csatlakozók magas ellenállóképessége már bizonyított a VITA-46 szabvány szerint elvégzett tesztek során.
A részletek áttekintése
A részletek áttekintése
A VITA46 – Műszaki leírás
A Vita46 specifikációk, más néven VPX, egy új nagysebességű csatlakozó rendszert írnak le. Többek között Gigabit Ethernet, PCI Express, Serial RapidIO és InfiniBand adatátvitelt tesznek lehetővé. A VMEbus-ból ismert 6HE és 3HE Europakártya méretek támogatottak a maximális kompatibilitás biztosítása érdekében. Így hibrid rendszerek is megvalósíthatók. A VITA 46 szabványt a VITA szervezet fejlesztette ki, elsősorban olyan számítógépes rendszerek számára, amelyeknek nagy terhelést kell kibírniuk, például katonai alkalmazásokban.

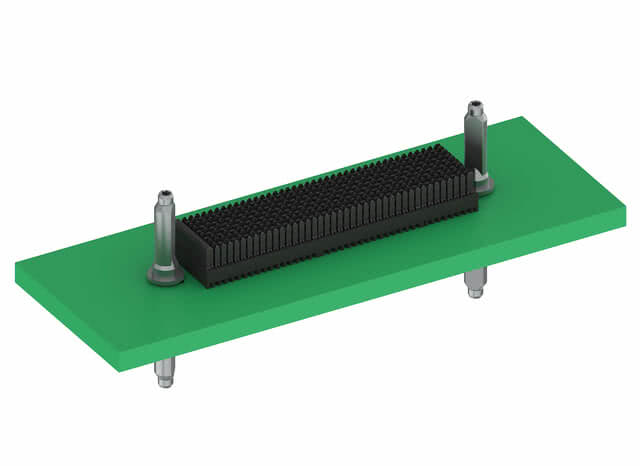

Négy különböző kivitel modulárisan kombinálható egymással. A Velox® csatlakozók a különböző érintkezőszámok miatt nagyon rugalmasak. Ezt a tulajdonságot hangsúlyozza az a lehetőség, hogy a változatok egyénileg felszerelhetők.
Négy különböző kivitel modulárisan kombinálható egymással. A Velox® csatlakozók a különböző érintkezőszámok miatt nagyon rugalmasak. Ezt a tulajdonságot hangsúlyozza az a lehetőség, hogy a változatok egyénileg felszerelhetők.
Fejlesztői szemszögből
„A Velox® csatlakozórendszert az ept kifejezetten a VITA-46 rendszerekhez – más néven VPX – fejlesztette ki. A Velox® négy különböző csatlakozótípust tartalmaz, amelyek modulárisan egymás mellé sorolhatók. Ezenkívül az ügyfél maga választhatja meg az érintkezők számát. Megrendelhet teljesen felszerelt csatlakozókat 72 vagy 144 érintkezővel, vagy egyedi érintkező-konfigurációt. Ez nagy rugalmasságot biztosít a fejlesztőknek a nyomtatott áramköri lapok összeállításakor. A rendszert kifejezetten nagy teljesítményigényű alkalmazásokhoz fejlesztették ki. Aranybevonatának és az izolációs test belsejében elhelyezkedő érintkezőinek köszönhetően rendkívül ellenálló.”
GYIK: Kérdések és válaszok a Veloxról
Milyen adatátviteli sebességekre alkalmasak a Velox® csatlakozók? Az ept Velox® csatlakozói kompatibilisek-e a piacon elérhető egyéb csatlakozókkal? Az ept képes-e egyedi érintkezőbetéteket kínálni a Velox® csatlakozókhoz?
Milyen adatátviteli sebességekre alkalmasak a Velox® csatlakozók?
A Velox® csatlakozók akár 10 Gbit/s-os adatátviteli sebességet tesznek lehetővé.
Az ept Velox® csatlakozói kompatibilisek-e a piacon elérhető egyéb csatlakozókkal?
Az ept garantálja a Velox® csatlakozók teljes keresztkompatibilitását a piacon elérhető összes VITA-46 rendszerrel.
Az ept képes-e egyedi érintkezőbetéteket kínálni a Velox® csatlakozókhoz?
A Velox® csatlakozók mind a négy különböző típusa egyedi konfigurációban kapható.
