Hogyan működik a kétoldalas érintkezés? Milyen adatátviteli sebességeket érhet el a Zero8 csatlakozókkal? Milyen előnyökkel jár a zárt árnyékolási koncepció? Mennyire rugalmasan alakítható ki készüléke kialakítása a Zero8 csatlakozókkal?
Kérdéseire a választ ebben a rövid animációs filmben találja meg. Nézze meg most itt (vagy a YouTube-on)!

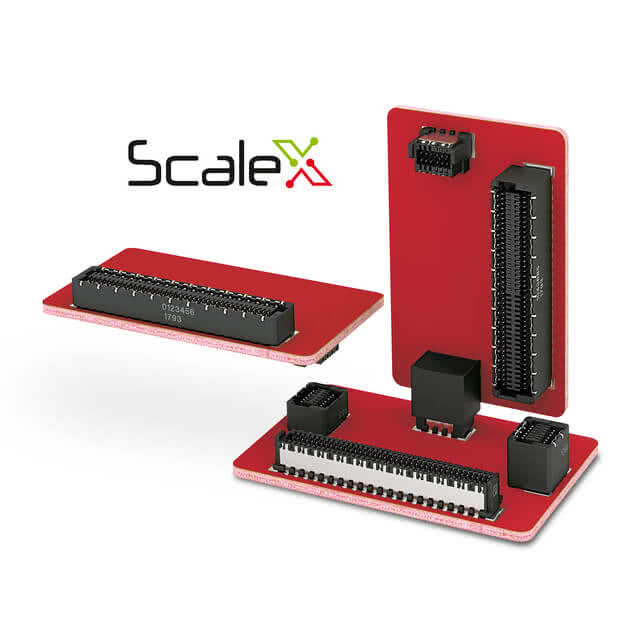

A ScaleX technológiával ellátott 0,8 mm-es SMT csatlakozók jellemzői
ScaleX – ez a márka a kétoldalas, robusztus érintkezőtechnológiát képviseli egy rugalmasan méretezhető csatlakozó-rendszerben.
A Zero8 sorozatú rugós érintkezős csatlakozóink a ScaleX technológiának köszönhetően különösen megbízható érintkezést biztosítanak. Ezért kiválóan alkalmasak igényes ipari területeken való alkalmazásra. Még a folyamatos terhelések, például a rezgések és ütések sem jelentenek problémát a kiváló minőségű német csatlakozók számára. Ugyanakkor a board-to-board csatlakozók skálázhatósága teljes rugalmasságot biztosít.
Zero SMT aljzat
A részletek áttekintése
Forgásgátló
a csatlakozó és az aljzat megfelelő összekapcsolásához
Bevezető ferde felületek
a középső és szögeltérés kiegyenlítésére illesztéskor
Boardlock
az áramköri laphoz való szilárd csatlakozáshoz
kódolócsap
a csatlakozó helyes elhelyezése érdekében a nyomtatott áramköri lapon
koplanaritás
a feldolgozás során a megbízható forrasztás érdekében
Meniszkusz kialakulása
a forrasztási pont nagy stabilitása és terhelhetősége érdekében

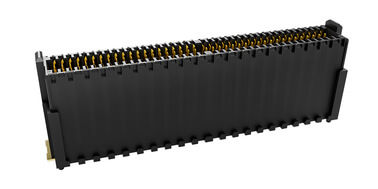

Zero SMT csatlakozó
A részletek áttekintése
Kétoldalas érintkezőrendszer
biztonságos csatlakozáshoz ipari környezetben (ütés, rezgés, hőciklusok, káros gázok)
Sima érintkezőfelület
A homogén hengerelt felületen történő érintkezés kiváló minőségű felületekkel 500 csatlakoztatási ciklust tesz lehetővé
Védett névjegyek
Az érintkezők és a ház optimalizált geometriája csökkenti az érintkezők károsodásának kockázatát
Adatáramlás
A nagyfrekvenciás (HF) optimalizált csatlakozógeometria 16 Gbit/s adatátviteli sebességet biztosít
EMC-árnyékolás
A kétoldalas árnyékolás biztosítja a kiváló elektromágneses kompatibilitást, ami optimális jelintegritást garantál ipari környezetben
tolerancia-kiegyenlítés
Magas megbízhatóság a nagy tűréskompenzációnak köszönhetően

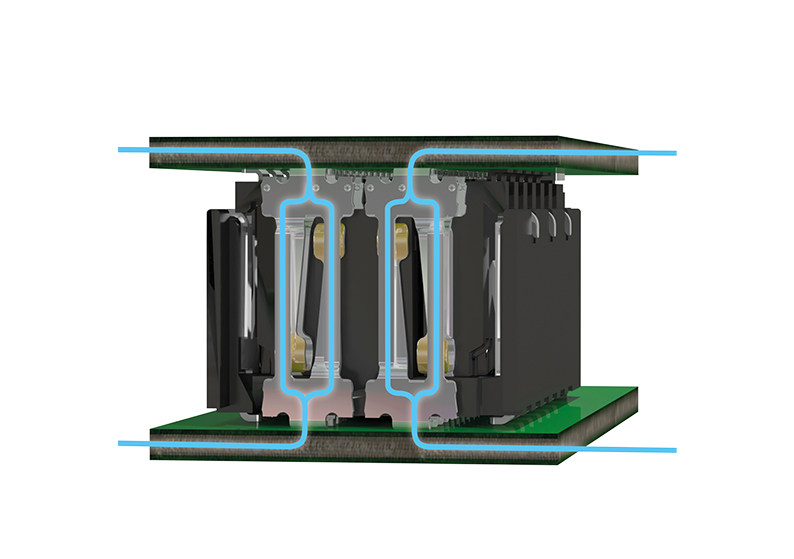

Nemsemleges csatlakozórendszer: kétoldalas csatlakozás a legmagasabb szintű csatlakozási biztonság érdekében az SMT csatlakozók esetében
A hagyományos SMD csatlakozóktól eltérően, amelyek egy pengés és egy rugós érintkezővel biztosítják az érintkezést, árnyékolt Zero8 nyomtatott áramköri csatlakozónk minden csatlakozópáron (dugó vagy aljzat) egy pengés és egy rugós érintkezővel is rendelkezik. Ezzel a megbízható csatlakozási technológiával ez a 0,8 mm-es rácsos csatlakozó kettős érintkezést biztosít egy egyetlen csapnál, és magas redundanciát, ezáltal a legmagasabb szintű érintkezési biztonságot garantál. Ezáltal a nem-semleges érintkező rendszer biztonságos, robusztus és gázszivárgásmentes érintkezést biztosít külső hatások, például ütések, rezgések, hőciklusok és káros gázok ellenére is. A Zero8 csatlakozó nemtől független érintkező rendszerének köszönhetően a csatlakoztatott állapotban elérhető, nagyon magas, 0,4 mm-es tűréskompenzáció a csatlakozót különösen skálázhatóvá teszi.
A szigetelőház geometriája továbbá úgy van kialakítva, hogy az érintkezők a szigetelőtestbe merüljenek, és így olyan védelmet élvezzenek, hogy az érintkezők károsodása gyakorlatilag lehetetlen legyen. Ezenkívül a geometria megbízhatóan megakadályozza az érintkezők hibás összekapcsolását.
Rugalmas nyomtatott áramköri távolságok: minden igényhez megfelelő nyomtatott áramköri csatlakozók
Nyomtatott áramköri csatlakozóink strapabíróak és kiváló tűréskompenzációt biztosítanak. Az SMT-csatlakozók mind a beszerelés során, mind csatlakoztatott állapotban alkalmazkodnak az Ön egyedi igényeihez. A csatlakozók még a helytelen kezelést is könnyedén elviselik. Bármit is tervez, a Zero8 csatlakozókra mindig számíthat.

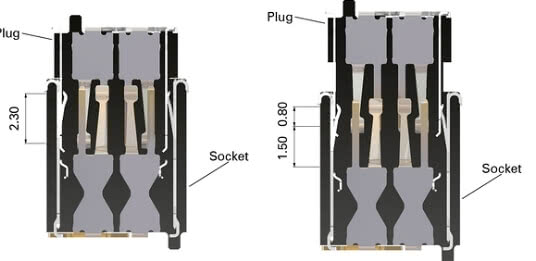

Az ept gyártó többpólusú csatlakozóit nem szükséges teljesen behelyezni. A 2,3 mm-es túlnyúlási tartománynak köszönhetően az ept csatlakozók pontosan illeszkednek az Ön alkalmazásaihoz. A dugasz és az aljzat 1,5 mm-es tartományon belül tetszőlegesen illeszthető, anélkül, hogy ez hatással lenne az adatátvitelre. Igény szerint 6,00–21,00 mm-es nyomtatott áramköri távolságok valósíthatók meg.
A csatlakozók teljes mélységig történő összekapcsolásával érhető el a lehető legkisebb nyomtatott áramköri lapok közötti távolság. A lehető legnagyobb távolság elérése érdekében a dugót és az aljzatot csak 0,8 mm-re dugja egymásba. Ez az érintkezési felület már elegendő a gyors és biztonságos csatlakozás biztosításához.

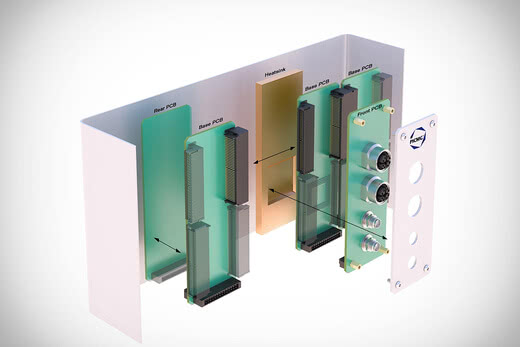

A Zero8 nyomtatott áramköri csatlakozó a PICMG Modblox7 szabványnak megfelelően lett kialakítva
A ModBlox7 egy moduláris box-PC alapszabványát írja le, amely különböző funkcionális modulokból áll, mint például a CPU, a tápegység és az I/O-k. Ez az új, gyártóktól független szabvány az interoperábilis funkcionális egységek révén lehetővé teszi a felhasználók számára, hogy moduláris kialakításban széles körű eszközkombinációkat valósítsanak meg. A PICMG® célja emellett a költségek csökkentése és a fenntarthatóság előmozdítása is volt. A PICMG® új specifikációja magában foglalja mind a mechanikát, mind a moduláris funkcionális egységeket, valamint az előre meghatározott pin-kiosztású csatlakozók segítségével megvalósított elektromos összeköttetést.
A Box-PC egy házból, egy vagy két tápegységből, valamint egy vagy két CPU-ból áll, amelyek mindegyike legfeljebb négy PCI-Express és legfeljebb nyolc USB-alapú I/O-val rendelkezik. Minden modul az egység összetettségétől függően legfeljebb három egymásra helyezett nyomtatott áramköri lapot tartalmazhat. A Box-PC méretei magasságban és mélységben előre meghatározottak. Az elülső szélesség viszont az egységek számától függően változik. Ezek pedig egy vagy több úgynevezett 1,4 hüvelykes slotból állhatnak. Tizenkét slot így összesen legfeljebb 16,8 hüvelykes szélességig sorolható egymás mellé. A moduláris eszközkonfigurációra
vonatkozó szabványnál természetesen különös figyelmet kell fordítani az egyes modulok csatlakozók segítségével történő elektromos és mechanikus összekapcsolására. A Box-PC-k használati feltételeinek megfelelően a Zero8 egy nagy sebességű SMT csatlakozó, amely nemcsak rendkívüli robusztussággal rendelkezik a telepítés során, hanem nagy tűréshatárokkal is működés közben, valamint kiemelkedő ellenállóképességgel a kedvezőtlen környezeti feltételekkel szemben. Mivel egyes alkalmazásoknál szükség van egy további csatlakozóra a redundancia által biztosított megbízhatóság érdekében, emellett lehetővé kell tenni több csatlakozó egyidejű használatát egy nyomtatott áramköri lapon. Ez magas eltoláskompenzációt igényel a csatlakoztatáskor, valamint tűréshatárokat az üzemeltetés során. A Zero8 nyomtatott áramköri csatlakozó mindegyik tulajdonsággal rendelkezik.

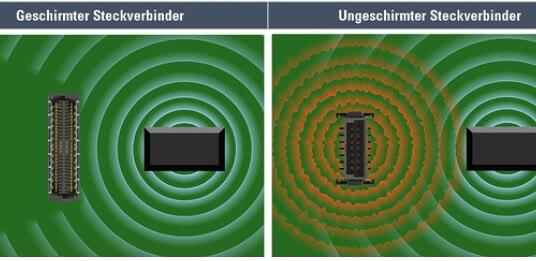

Nyomtatott áramköri csatlakozók: EMC-árnyékolás a legjobb minőségű nyomtatott áramköri csatlakozásokért
A berendezések sűrűségének növekedésével nő a kölcsönös elektromágneses zavarás kockázata. Ennek megelőzése érdekében árnyékolt csatlakozókat alkalmaznak, amelyek jobb elektromágneses összeférhetőséget (EMC) biztosítanak. Az EMC döntő fontosságú az elektromos alkatrészek és alkalmazások zavartalan működése szempontjából.

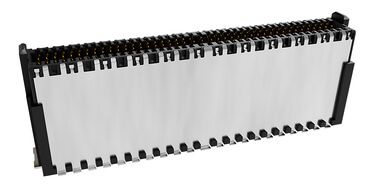

Zero8 táblák közötti csatlakozóink kétoldalas árnyékolással rendelkeznek, ami optimális EMC-értékeket biztosít. Így gyakorlatilag minden környezetben garantált a zavarmentes adatátvitel. A használt árnyékoló anyag kifejezetten olyan alkatrészekhez alkalmas, amelyek magas követelményeket támasztanak az elektromágneses kompatibilitás terén. Így garantált a maximális 10 picohenry-es kapcsolási induktivitás. Ez teszi a Zero8 család nyomtatott áramköri csatlakozóit az optimális választássá az Ipar 4.0 és az Internet of Things alkalmazásokhoz.

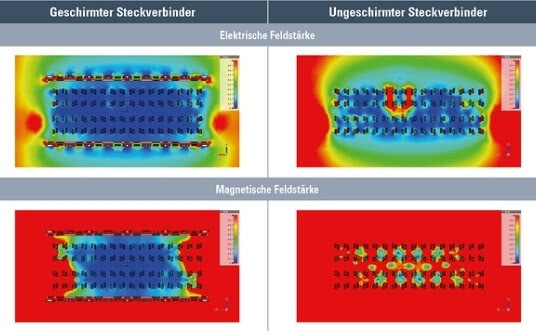

A nagy felületű árnyékolási koncepció a többszörös érintkezés révén mindkét nyomtatott áramköri lapon megbízhatóan vezeti el a zavaró áramokat a földelőcsatlakozás felé. Az elektromos és mágneses térerősségnek a nyomtatott áramköri lapok csatlakozóira gyakorolt hatása a kapcsolási induktivitás segítségével szemléletesen szimulálható. Fordított esetben, amikor a csatlakozó zavarforrásként működhet, a szomszédos alkatrészek és komponensek hatékony védelmet élveznek.
Az Ön alkalmazásához pontosan illeszkedő, egyedi csatlakozókat gyártunk.

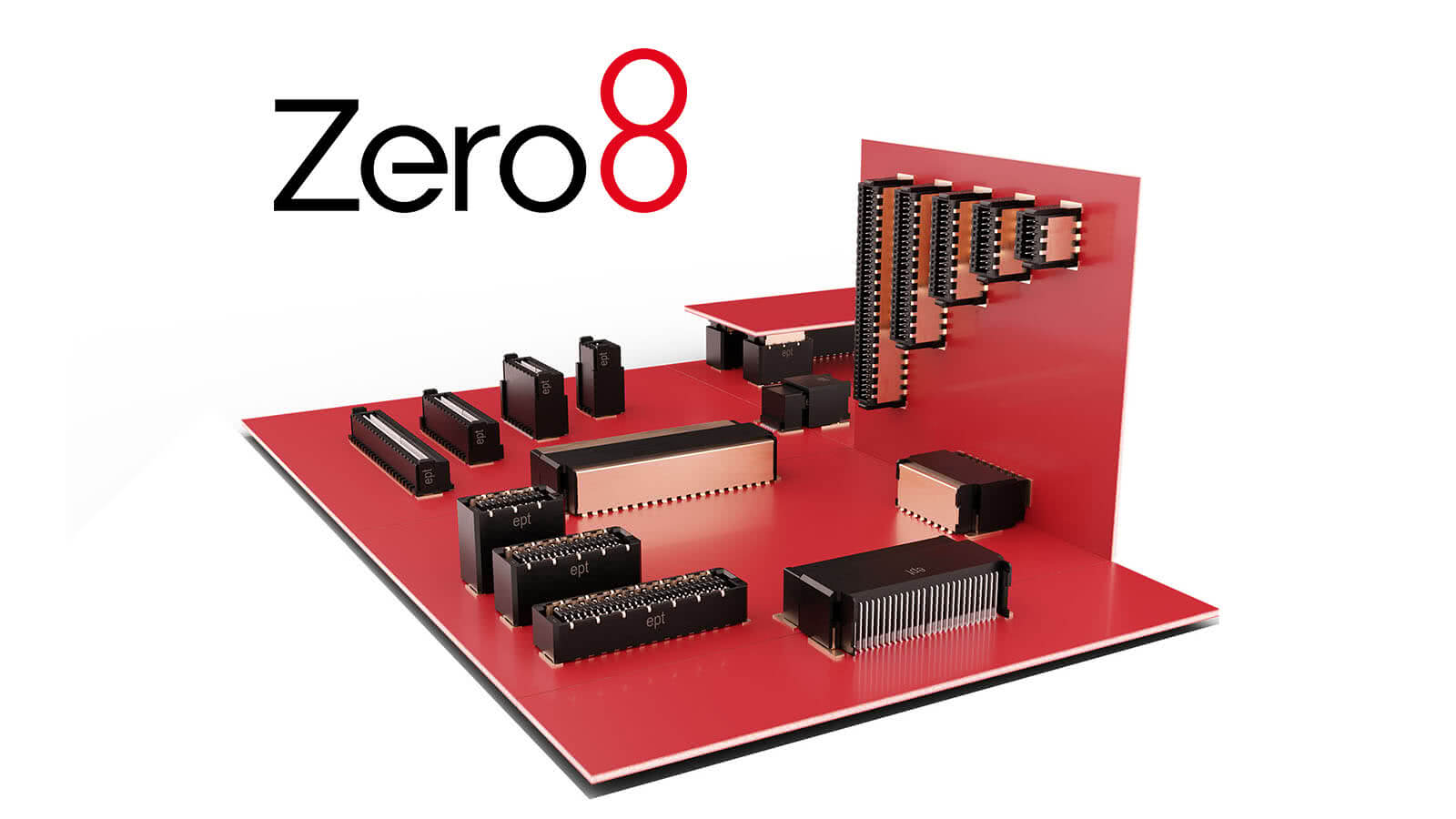

Zero8 SMT nyomtatott áramköri csatlakozók ipari alkalmazásokhoz
Olyan árnyékolt SMT csatlakozót keres, amely strapabíró és megbízható érintkezést biztosít? És lehetőleg az Ön egyedi igényeihez is igazítható?
A 0,8 mm-es rácstávolságú Zero8 nyomtatott áramköri csatlakozók termékcsaládunkat igényes ipari alkalmazásokhoz fejlesztettük ki, és a legmagasabb fokú skálázhatóságot kínálja. Az SMT csatlakozók kivitelét,
pólusszámát és rétegmagasságát szabadon igazíthatja egyedi igényeihez. Nyomtatott áramköri csatlakozóink 16 Gbit/s adatátviteli sebességet garantálnak. A nyomtatott áramköri lapok összekapcsolása párhuzamos, derékszögű vagy vízszintes formában valósítható meg. Aljzatokat és csatlakozókat alacsony, közepes és magas profilú, valamint hajlított kivitelben kínálunk, a csatlakozó emellett extra magas profilú kivitelben is elérhető.
A Zero8 Board-to-Board csatlakozók különböző magasságai révén 6,00–21,00 mm-es nyomtatott áramköri lapok közötti távolságokat valósíthat meg. Az ept csatlakozók 12–80 pólusú kivitelben kaphatók. De ez még nem minden: az árnyékolás tekintetében is Ön dönthet! A csatlakozópár mindkét oldala árnyékolt vagy árnyékolatlan legyen? Vagy csak az egyik oldala legyen árnyékolt? A döntés az Öné. Minden Zero8 csatlakozó minden esetben egymással kompatibilis és szabadon kombinálható, függetlenül attól, hogy árnyékolatlan vagy árnyékolt csatlakozókat választ.
GYIK: Kérdések és válaszok a Zero8 SMT nyomtatott áramköri lapokhoz készült csatlakozókról
Hogyan lehet feldolgozni a Zero8 SMT nyomtatott áramköri kártya csatlakozóit?Milyen módokon lehet a nyomtatott áramköri lapokat egymással összekötni a Zero8 SMT csatlakozókkal?Milyen áramokat lehet a Zero8 csatlakozókkal továbbítani?Miben nyilvánul meg az új csatlakozási koncepció?Mit jelent a ScaleX technológia?Milyen adatátviteli sebességekre alkalmasak a Zero8 SMT csatlakozók?Milyen alkalmazásokhoz alkalmas az árnyékolt változat?A Zero8 csatlakozási koncepciója képes-e kompenzálni az alkalmazásomban fellépő tűréseket?
Hogyan lehet feldolgozni a Zero8 SMT nyomtatott áramköri kártya csatlakozóit?
A Zero8 csatlakozórendszert felületi szerelési technológiával (SMT) gyártják, így közvetlenül a nyomtatott áramköri lapokra forrasztják. A csatlakozókat általában szalag- és tekercs csomagolásban szállítják, ami lehetővé teszi a teljesen automatikus feldolgozást pick-and-place berendezéssel. A Zero8 csatlakozók alján található pozicionáló csapok garantálják a pontos elhelyezést a nyomtatott áramköri lapon. Az ept emellett biztosítja az érintkezők max. 0,1 mm-es koplanaritását, hogy a feldolgozás során a forrasztás folyamatbiztos legyen.
Milyen módokon lehet a nyomtatott áramköri lapokat egymással összekötni a Zero8 SMT csatlakozókkal?
A Zero8 csatlakozócsalád különböző kivitelai lehetővé teszik a nyomtatott áramköri lapok összekapcsolását párhuzamos elrendezésben, 6 és 21 mm közötti rétegmagasság mellett, valamint vízszintes vagy derékszögű elrendezésben.
Milyen áramokat lehet a Zero8 csatlakozókkal továbbítani?
A kiváló vezetőképességű, magas minőségű rézötvözetnek köszönhetően egy 50 pólusú csatlakozónál 20 °C-os környezeti hőmérsékleten akár 1,7 A áram is áramolhat. Ezeket az értékeket általában legalább 1,27 mm-es rácstávolságú csatlakozók esetében érik el.
Miben nyilvánul meg az új csatlakozási koncepció?
Minden csatlakozópár (dugó vagy aljzat) egy pengés és egy rugós érintkezőt is tartalmaz. Ez a kettős érintkezés biztosítja a biztonságos és gázszivárgásmentes csatlakozást ipari környezetben, és ellenáll a külső hatásoknak, mint például: ütések, rezgések, hőciklusok, káros gázok stb. A homogén, kiváló minőségű felületű hengerelt felületen történő érintkezésnek köszönhetően legalább 500 csatlakozási ciklus garantált, és a mikromozgások során a felület kopása csökken.
Mit jelent a ScaleX technológia?
A ScaleX technológiai márkanév a csatlakozórendszer alkalmazásbeli skálázhatóságát és az érintkezőtechnológia előnyeit írja le:
Megbízható mechanikai és elektromos csatlakozások kétoldalas érintkezőrendszer
révén Rugalmas eszköztervezés: különböző pólusszámok, kivitelek és rétegekköz-magasságok, kiváló átcsúszásbiztonsággal
Sokoldalúság: áramköri-áramköri csatlakozók árnyékolt és árnyékolatlan kivitelben
Robusztusság: csatlakozási technológia a nagy tűréskompenzációhoz és az érintkezők védelméhez
Adatátviteli sebesség akár 16 Gbit/s: opcionálisan zárt árnyékolási koncepcióval a magas EMC-védelem érdekében
Milyen adatátviteli sebességekre alkalmasak a Zero8 SMT csatlakozók?
A Zero8 csatlakozórendszerrel végzett, 16 Gbit/s sebességű szimulációk kiváló jelintegritást mutatnak. Az S-paramétereket az Ön alkalmazás-szimulációihoz rendelkezésre tudjuk bocsátani; ezzel kapcsolatban kérjük, vegye fel velünk a kapcsolatot a sales@ept.de címen.
Milyen alkalmazásokhoz alkalmas az árnyékolt változat?
Az árnyékolási koncepció optimális elektromágneses kompatibilitást (EMC) biztosít ipari alkalmazásokban, és minden olyan belső nagysebességű adatátvitellel rendelkező eszközhöz alkalmas, amelyet zavarforrásként és/vagy zavarelnyelőként osztályoznak: frekvenciaváltók, tápegységek, UPS-berendezések, elektromos hajtások, kapcsolóberendezések, vezérlők, IO-rendszerek, orvosi készülékek, mérőtechnika, kommunikációs berendezések, hálózati technika, érzékelők, videóátviteli berendezések.

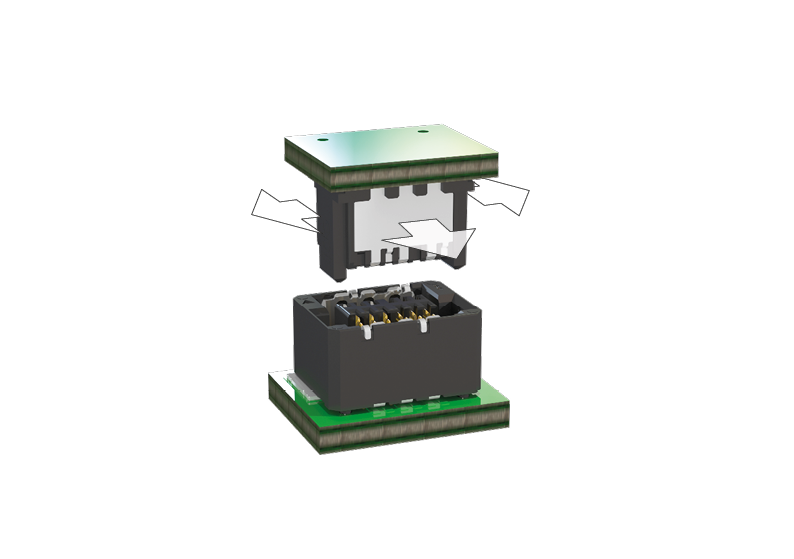

A Zero8 csatlakozási koncepciója képes-e kompenzálni az alkalmazásomban fellépő tűréseket?

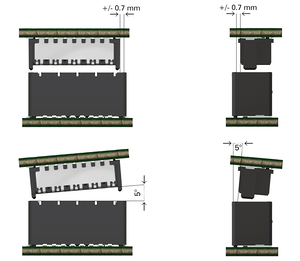

Az újonnan kifejlesztett csatlakozási koncepció nagy mértékű tűréskiegyenlítést biztosít a telepítés során (akár 5°-os szögeltérés, ±0,7 mm-es középtolás), és a csatlakoztatott állapotban is kiegyenlíti a készülék oldalán fellépő ±0,4 mm-es tűréseket az x- és y-irányban, valamint az 1,5 mm-es tűréseket a z-irányban.
