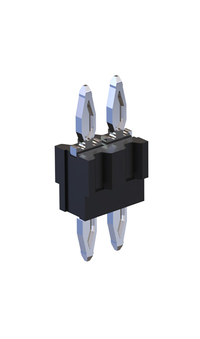

flexilink b-t-b, 5 mm magasság Tételszám. 990-52XNN050-110
Hasonló kép
Párhuzamos
Press-fit technológia
Teljesítmény
Robusztus
- 5 mm magasság
- kétlépcsős bepréselési eljáráshoz
- 1–3 kapcsolósor
- Hely- és költségmegtakarítás, helyettesíti a távtartókat
- Cikkszám-kód: X = sorok száma, NN = pólusok száma / sor
- Kérdéseivel kérjük, forduljon értékesítési osztályunkhoz.
Műszaki adatok
Alapok
| Kapcsolattartók száma | 2–90 (sorozatonként legfeljebb 30) |
|---|---|
| Csatlakozási technológia | Press-fit technológia |
| PCB távolság | 5 mm |
| Üzemi hőmérséklet | -40 °C és +125 °C között |
Anyag
| Szigetelő test | poli(oxietilén-tereftalát) |
|---|---|
| CTI érték Nemzetközi Elektrotechnikai Bizottság 60112 | 250 |
| Érintkezési anyag | rézötvözet |
| Kapcsolat bevonat | Sn |
Mechanikus
| Rácsméret | 2,54 mm vagy egyedi elrendezéssel |
|---|
Elektromos
| Működési áram | max. 11 A 20 °C-on csapanként (1x10 pólusú, 15 mm-es magasság) max. 7 A 20 °C-on csapanként (2x10 pólusú, 15 mm-es magasság) max. 6 A 20 °C-on csapanként (3x10 pólusú, 15 mm-es magasság) |
|---|---|
| Érintkezési ellenállás | <5 mΩ |
| Levegő- és kúszási távolság | min. 0,44 mm / 0,57 mm (soron belül) min. 1,94 / 2,07 mm (sorok között) |
Feldolgozás
| Szerelés | kézi / félautomata / teljesen automatikus |
|---|
Engedélyek / Megfelelőség
| UL fájl | E130314 |
|---|---|
| Környezetvédelem | RoHS-kompatibilis |
Furat specifikáció
| Material | chem. Sn Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | chem. Sn Schicht, max. 1.5 µm |
| F Restring | min. 0.1 mm |
| Material | Ni, Au Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | Ni, Au Schicht, 0.05 - 0.2 µm Au über 2.5 - 5 µm Ni |
| F Restring | min. 0.1 mm |
| Material | rein Cu Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | min. 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | OSP, z.B. GLICOAT-SMD (F2) mit 0.12 - 0.15 µm |
| F Restring | min. 0.1 mm |
Rétegszerkezet az IEC 60352-5 szerint
Módosítások
Kérésre a következőket is biztosítjuk Önnek
- egyéb szerelési változatok
Csomagolás
Ömlesztett áru vagy tálca
