Az ept nagy sebességű
csatlakozókkal látja el az adp MERKUR mini-PC-it
Az ept GmbH nagy sebességű csatlakozókkal látja el az adp MERKUR-t az adp Mini-PC-hez
1957-es alapítása óta a Gauselmann-csoport egy nemzetközi szinten működő nagyvállalatcsoporttá fejlődött, amely világszerte mintegy 14 000 alkalmazottat foglalkoztat, és éves forgalma meghaladja a 3 milliárd eurót. A vállalat fő tevékenységi területei a játék szoftverek fejlesztése és a játékgépek gyártása. Az adp MERKUR GmbH leányvállalatnál a játékok és játékgépek fejlesztése, gyártása és forgalmazása egy kézben összpontosul.
Egy számítógép, számtalan lehetőség

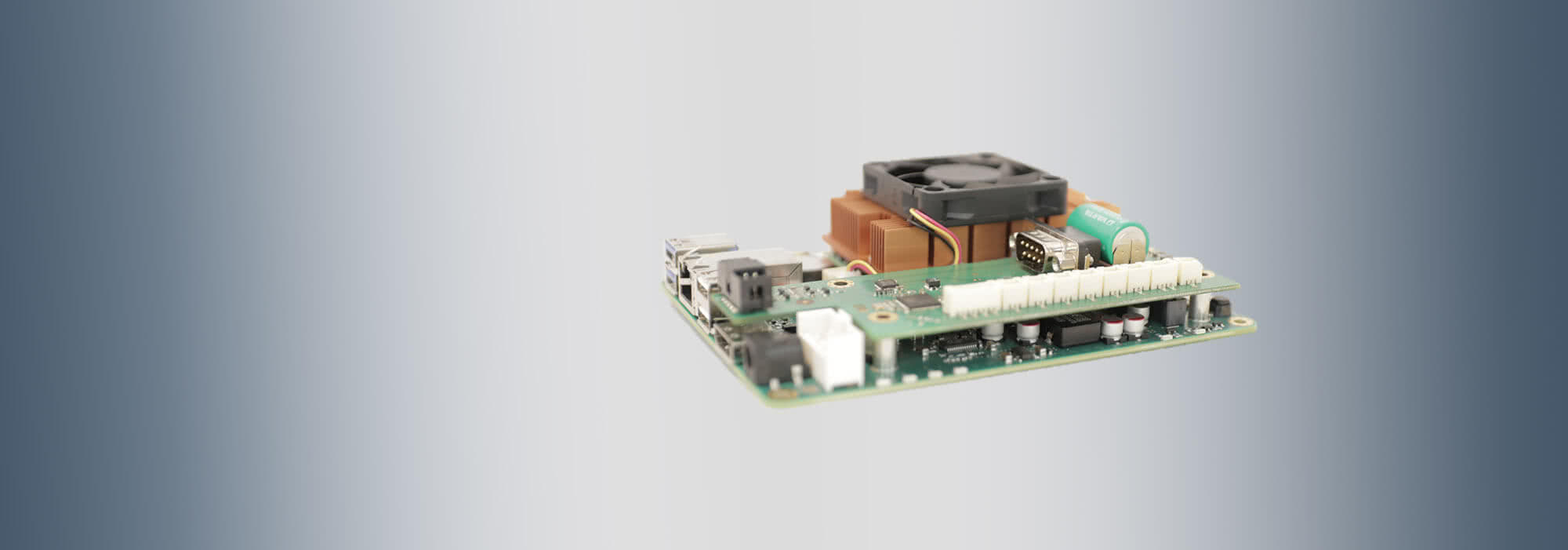

Az adp MERKUR a játékgépekben való felhasználásra kifejlesztette az „adp Mini-PC“-t, egy vezérlőegységet, amelyet kifejezetten alacsony teljesítményigényű alkalmazásokhoz terveztek. A hangsúly itt a terminálmegoldásokon vagy a fiatalkorúak védelmét szolgáló termékeken van. A használt SMARC-szabvány lehetővé teszi a CPU teljesítményének skálázását, így az igényekhez igazítható.
Modularitás a méretezhetőség érdekében

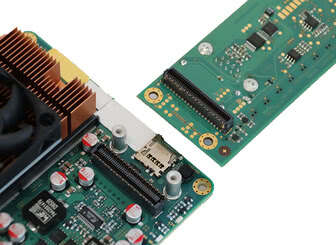

Az adp MERKUR mini-PC-jének kifejlesztésével a vállalat teljes mértékben követi a modularizáció jelenlegi trendjét. Ugyanis ahhoz, hogy a CPU teljesítményosztályát és a funkciók körét az alkalmazási területnek megfelelően lehessen méretezni, a vezérlőegység moduláris felépítésére volt szükség. Az adp mini-PC alapját egy, az adp MERKUR által kifejlesztett hordozólemezképzi, amely minden szokásos PC-interfészt tartalmaz, mint például a Display-Port, USB 3.0, USB 2.0 és Ethernet. Ezekkel az interfészekkel a hordozólemezképzés semmiben sem marad el egy ipari PC-től, így nagy darabszámban, különböző helyeken alkalmazható anélkül, hogy különféle felszerelési változatokat kellene karbantartani. Egy multifunkciós interfész emellett lehetővé teszi a funkcionalitás bővítését csatlakoztatható modulokkal. Ehhez különféle nagy sebességű interfészekkel rendelkezik, mint például PCIe 3.0 és USB, valamint különböző I/O-k, UART-ok és a megfelelő üzemi feszültségek. Alkalmazási területei közé tartoznak például a WLAN-bővítések, a memória interfészek vagy a meglévő kábelkötegekhez való illesztés.
Alkalmazkodóképesség és fenntarthatóság
A mini-PC kifejlesztése előtt az adp MERKUR beszerzett fogyasztói dobozos PC-ket használt. Ezek élettartama és alkalmazkodóképessége azonban jelentősen korlátozott volt, így elkerülhetetlenül szükségessé vált egy saját fejlesztés. Az adp Mini-PC révén biztosítható volt továbbá, hogy a készülék egyénileg igazodjon az adp MERKUR igényeihez. A megoldás egyik különleges előnye a fenntarthatóság: a visszaküldött eszközöket nem kell ártalmatlanítani, hanem más alkalmazásokban is újra felhasználhatók.
Az adp Merkur így nyilatkozik
„Az együttműködés mindig gyors, közvetlen és konstruktív volt. A közvetlen kapcsolattartás hatékonyabbá teszi a fejlesztést, illetve a problémamegoldást.”
– Daniel Marsch, fejlesztési csoportvezető az adp MERKUR-nál –
– Daniel Marsch, fejlesztési csoportvezető az adp MERKUR-nál –
A csatlakozóval szemben támasztott követelmények
Az alkalmazkodóképesség és az újrafelhasználhatóság azonban különleges követelményeket támaszt a csatlakozóval szemben, amelynek a hordozólemezt és a felcsatolható modult kell összekötnie. Előfeltétel volt a nagy sebességű alkalmazásokhoz való alkalmasság, ahol 16 Gbit/s-os és annál nagyobb adatátviteli sebességekről van szó. A modulok cseréje miatt a csatlakozónak azonban különösen strapabírónak is kell lennie, hogy többszöri csatlakoztatás ellenére is mindig megbízható csatlakozási megoldást nyújtson. Ezen túlmenően az adp MERKUR számára döntő fontosságú volt, hogy a csatlakozó az áramköri lap alsó oldalára is forrasztható legyen, és az úgynevezett fej feletti forrasztás, azaz a reflow forrasztási folyamat során ne váljon le róla. Egy másik fontos szempont a csatlakozó elfordulásbiztonsága volt a csatlakoztatás során, hogy megbízható kapcsolatot biztosítson, és garantálja, hogy a csatlakozó ne sérüljön meg már a telepítés során.
A megoldás: Zero8

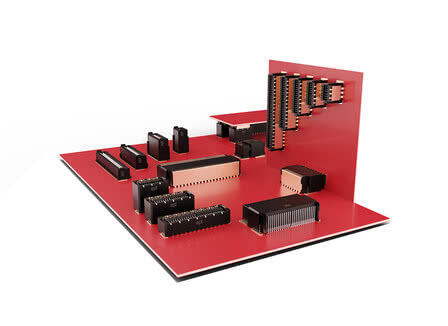

Adatátviteli sebesség, strapabíróság, minőség és csavarodásbiztonság – ezeknek a követelményeknek a Zero8 csatlakozó is megfelel. Az ept csatlakozók közül ez számít a leg sokoldalúbbnak, mivel nagy sebességű tulajdonságai és robusztussága mellett a legkülönbözőbb változatokban is kapható: így az adp MERKUR választhatott szögletes, egyenes, árnyékolt és árnyékolatlan csatlakozók közül, különböző magasságokban és pólusszámokkal. Végül az egyenes, 80-pólusú Zero8 csatlakozó mellett döntöttek, amely 10,5–12 mm-es nyomtatott áramköri távolság mellett tette lehetővé a mezzanin-csatlakozást. A kiegészítő árnyékolás optimális elektromágneses kompatibilitást biztosított, és így zavartalan jeláramlást tett lehetővé.
További információk a termékről itt találhatók:
Zero8 »
További információk a termékről itt találhatók:
Zero8 »
Megbízható partnerek
Az adp MERKUR számára kézenfekvő döntés volt, hogy az ept cégtől szerezzen be csatlakozót: a két vállalat már évek óta nagyon bizalmi alapú együttműködést ápol. Így az ept Zero8 már korán bekerült a szűkített jelöltek közé. A döntő tényező azonban az ept garanciája volt, miszerint a csatlakozó fej feletti fúrás során sem esik le a nyomtatott áramköri lapról: „Ezt a garanciát más gyártótól SENKI sem kapja meg – példamutató!”, véli Daniel Marsch, az adp MERKUR fejlesztési részlegének csapatvezetője is.
További projektek
Az ilyen jellegű kötelezettségvállalások és a személyre szabott ügyfélszolgálat eredményeként az adp MERKUR az adp Mini-PC-n túl további projekteket is megvalósított az ept-vel. Így a Zero8 ismét bevetésre került: a „Zonic” játékgép vezérlőpultjának a többi kábelköteghez való csatlakoztatásához megbízható csatlakozási megoldást kerestek. Az ept-vel és a Zero8-as termékkel kapcsolatos pozitív tapasztalatok miatt azonban a keresés nem tartott sokáig.
