a legnagyobb skálázhatósággal!
Fedezze fel a Zero8 termékcsalád 5 szupererejét
Használja ki mostantól a legmagasabb szintű hatékonyságot, az érintkezésbiztonságot, a jelvédelmet, a sebességet és a strapabíróságot.
Az ept Zero8 termékcsaládját kifejezetten igényes ipari alkalmazásokhoz fejlesztették ki, és ez a legmagasabb fokú skálázhatóságot biztosítja: a kiviteleket, a rétegek számát és a pólusok számát egyénileg igazíthatja az Ön igényeihez. Az aljzatok és a csatlakozók alacsony, közepes és magas profilú kivitelben, egyenes és szögletes változatban egyaránt kaphatók. A csatlakozó emellett x-high-profile kivitelben is kapható, így a Zero8 csatlakozó a különböző magasságai révén 6 és 21 mm közötti nyomtatott áramköri lapok közötti távolságokat is képes megvalósítani. Eközben 12 és 80 közötti változó pólusszámot is igényelhet.
De ez még nem minden. Az árnyékolás tekintetében is választhat. A csatlakozópár mindkét oldala árnyékolt vagy árnyékolatlan legyen? Vagy esetleg csak az egyik oldal legyen árnyékolt? A döntés az Ön kezében van – minden Zero8 csatlakozó minden esetben egymással csatlakoztatható és szabadon kombinálható, függetlenül attól, hogy árnyékolt vagy árnyékolatlan.
De ez még nem minden. Az árnyékolás tekintetében is választhat. A csatlakozópár mindkét oldala árnyékolt vagy árnyékolatlan legyen? Vagy esetleg csak az egyik oldal legyen árnyékolt? A döntés az Ön kezében van – minden Zero8 csatlakozó minden esetben egymással csatlakoztatható és szabadon kombinálható, függetlenül attól, hogy árnyékolt vagy árnyékolatlan.
A robusztus, kétoldalas ScaleX csatlakozási technológia ellenáll az ipari alkalmazások nehéz körülményeinek, és biztosítja a megbízható érintkezést mechanikai terhelés – például ütések és rezgések – esetén is. Ezenkívül csatlakoztatott állapotban minden irányban kompenzálja a készülékek oldalán fellépő tűréseket. Az EMC-árnyékolásnak köszönhetően a jelek az ipari környezetben tökéletesen védve vannak a külső hatásoktól, az anyagminőség pedig akár 16 Gbit/s adatátviteli sebességet garantál. Ezen felül az ept még egy lépéssel továbbgondolta a megoldást: a csatlakozó geometriáját úgy tervezték meg, hogy az érintkezők még hibás kezelés esetén sem sérülhetnek meg.
Szupererő: HATÉKONYSÁG
Helymegtakarítás a 0,8 mm-es rácsnak köszönhetően
Minden Zero8 csatlakozó érintkezői 0,8 mm-es, helytakarékos rácstávolsággal rendelkeznek, hogy a lehető legkevesebb helyet foglaljanak el a nyomtatott áramköri lapon. A kis rácstávolság ellenére az érintkezők sima felületükön illeszkednek egymáshoz, nem pedig a durva sajtolt élek mentén. Ez biztosítja az érintkezők jelentősen nagyobb kopásállóságát, például mikromozgások esetén.
12 és 80 közötti változó érintkezők
A Zero8 12, 20, 32, 52 vagy 80 érintkezővel kapható, így maximális rugalmasságot biztosít az Ön alkalmazásához. A csatlakozó két soros kialakítású, például egy 12 pólusú csatlakozónál 6 érintkező található egy sorban. Szükség esetén speciális pólusszámú változatok is gyárthatók, például nagyobb légtávolságok és kúszási távolságok biztosítására.
Árnyékolt és árnyékolatlan változatban kapható
Az árnyékolás tekintetében is Ön dönt! A csatlakozópár mindkét oldalán legyen árnyékolás, vagy ne legyen? Vagy esetleg csak az egyik oldalon legyen árnyékolás? A döntés az Öné – minden Zero8 csatlakozó minden esetben egymással kompatibilis és szabadon kombinálható, függetlenül attól, hogy árnyékolással rendelkezik-e vagy sem. Az árnyékolt kiviteleknél az érintkezők forrasztási pontjai a csatlakozó alatt találhatók, míg az árnyékolatlan kiviteleknél az oldalakon helyezkednek el, hogy a gyártási folyamat során AOI-ellenőrzés legyen lehetséges.

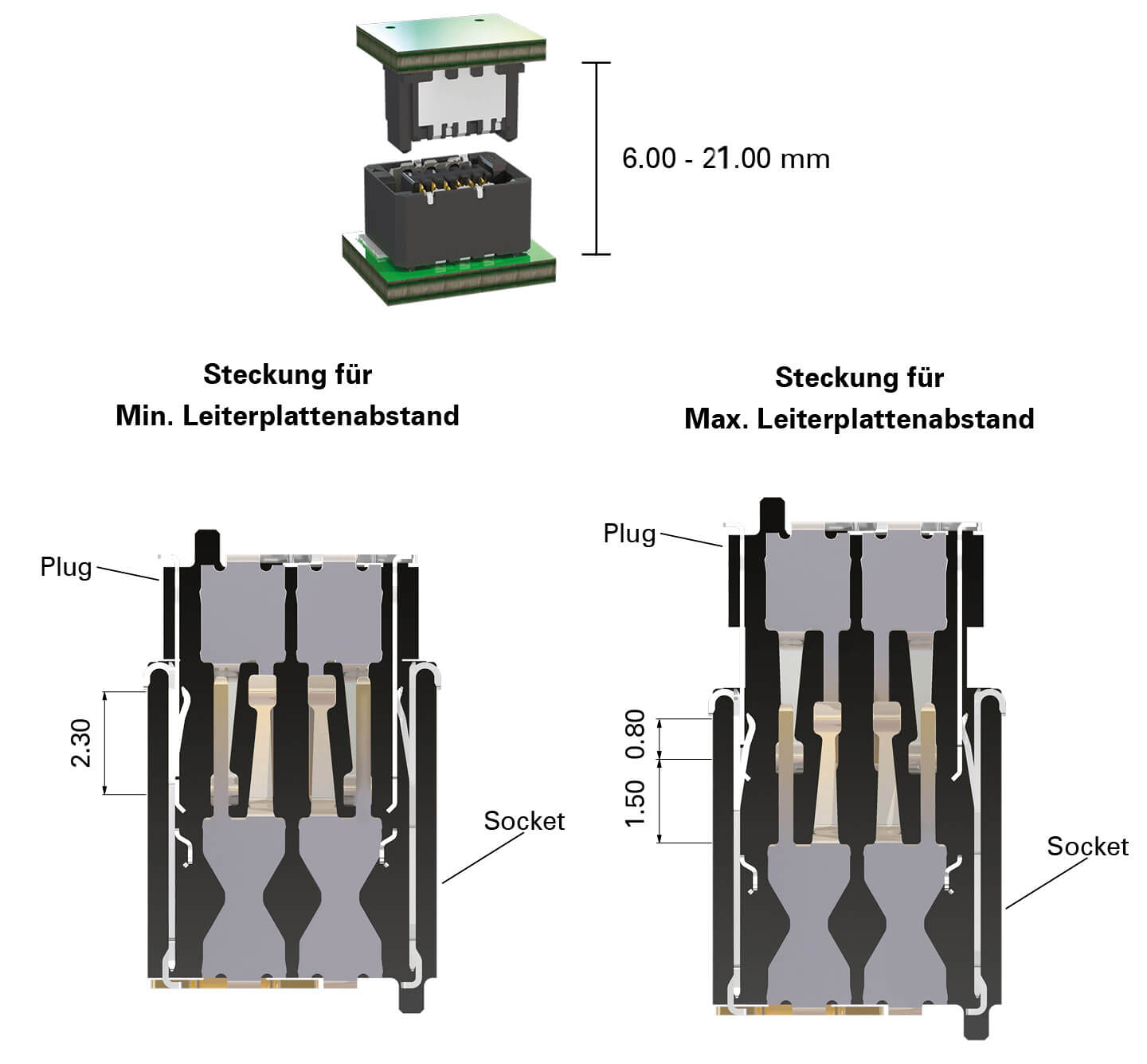

6–21 mm-es rétegvastagság
A „low”, „mid” és „high” egyenes kivitelekkel 6 és 21 mm közötti bármilyen méretű nyomtatott áramköri távolság megvalósítható. A dugó teljes beillesztésével érhető el a legkisebb lehetséges nyomtatott áramköri távolság. A dugó és az aljzat 1,5 mm-es tartományon belül változó mélységben illeszthető be, hogy elérhető legyen a legnagyobb lehetséges nyomtatott áramköri távolság. A fennmaradó 0,8 mm garantálja a biztonságos érintkezést (túlcsatlakozás elleni védelem).
90°-tól 180°-ig terjedő szögű kivitelek
A szögletes kialakítás és az egyenes kialakítás kombinációja lehetővé teszi a nyomtatott áramköri lapok egymáshoz képest 90°-os szögben történő elrendezését, pl. háttérlapok és leánykártyák esetében. Két szögletes kialakítás kombinálásával két nyomtatott áramköri lap egymás mellé, 180 fokos szögben is elrendezhető. Mindez árnyékolt vagy árnyékolatlan kivitelben, valamint 12, 20, 32, 52 vagy 80 érintkezővel kapható, így biztosítva a lehető legnagyobb rugalmasságot az Ön alkalmazásához.
Fejlessze megoldásait a lehető legnagyobb hatékonysággal. A Zero8 funkciói biztosítják, hogy gyorsabban érje el célját, miközben a rendkívül széles választék előnyeit is kihasználhatja. Akár 90°-os és 180°-os alkalmazásokhoz is rendelkezésre állnak szögletes kivitelű modellek.
Ingyenes fehérkönyv: Nagysebesség és EMC »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
Ingyenes fehérkönyv: Nagysebesség és EMC »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
Szupererő: ÉRINTÉSBIZTONSÁG
Innovatív ScaleX érintkezőrendszer
ScaleX – ez a márka a robusztus érintkezőtechnológiát képviseli egy rugalmasan méretezhető csatlakozó-rendszerben. Kifejezetten azzal a céllal fejlesztették ki, hogy egyrészt a nagy mechanikai ellenállóképességet, másrészt a kiemelkedő nagyfrekvenciás tulajdonságokat ötvözze egymással. Ez az ötvözet egyedülálló a nyomtatott áramköri lapok csatlakozóinak világában.
Két érintkezőfelület minden egyes érintkezőn
Minden érintkezőpár két pengés és két rugós érintkezőből áll. Ez a redundancia nemcsak a legmagasabb szintű érintkezési biztonságot garantálja – különösen igényes körülmények között, például rázkódás és rezgés esetén –, hanem kiemelkedő tartósságot és megbízhatóságot is biztosít az Ön alkalmazásában. Ezen felül az összes érintkezés az érintkezőfelületek sima oldalán található, és nem a durva sajtolt élen, mint sok más miniatürizált csatlakozónál.
Ütés- és rezgésálló
Az összes érintkezőnél biztosított redundancia, valamint az, hogy az érintkezés kizárólag sima, hengerelt felületeken történik, rendkívül magas ütés- és rezgésállóságot eredményez. A Zero8 csatlakozók az IEC 60512 szabványnak megfelelő alapos tesztelésen és minősítésen estek át. Szívesen rendelkezésükre bocsátjuk részletes tesztjelentéseinket.
Kiváló átcsúszásbiztonság
Minden csatlakoztatott aljzat-dugó érintkezőpár legalább 0,8 mm-es túlnyúlási tartománnyal rendelkezik, azaz ez az érintkezési ponttól az érintkezőcsúcsig mért távolságnak felel meg, vagyis annak a pontnak, ahol már nem lenne érintkezés. Ez a legalább 0,8 mm-es túlnyúlási tartomány megfelelően nagy tűréskompenzációt biztosít, és ezzel a legmagasabb szintű biztonságot garantál minden alkalmazásban. A dugó aljzatba való teljes behelyezésekor a túlnyúlási tartomány érintkezőpáronként akár 2,3 mm-re is megnő.
Legalább 500 csatlakoztatási ciklusra alkalmas
A Zero8 csatlakozói úgy lettek kialakítva, hogy 500 csatlakoztatási ciklus után is biztosítsák a megbízható érintkezést, még hőmérsékleti ciklusok és káros gázok hatására is. Még ha a csatlakozókat nem is csatlakoztatják egymáshoz 500-szor, a csatlakoztatási ciklusok megfelelő mércéül szolgálnak annak megállapításához, hogy a csatlakozók milyen mértékben maradnak működőképesek többszöri hőmérsékleti ciklusok vagy rezgés („fretting corrosion”) hatására.
Ez is el fogja nyűgözni – a Zero8 csatlakozócsalád az innovatív ScaleX technológiájával győzi meg a felhasználókat. Robusztus és kétoldalas kialakításának köszönhetően ellenáll az ipari alkalmazások nehéz körülményeinek, és biztos érintkezést garantál. Még szélsőséges környezeti feltételek és mechanikai terhelések – például ütések és rezgések – esetén is.
Ingyenes fehér könyv a robusztusságról »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
Ingyenes fehér könyv a robusztusságról »
Ingyenes mintacsomag igénylése »
További információkat itt talál.

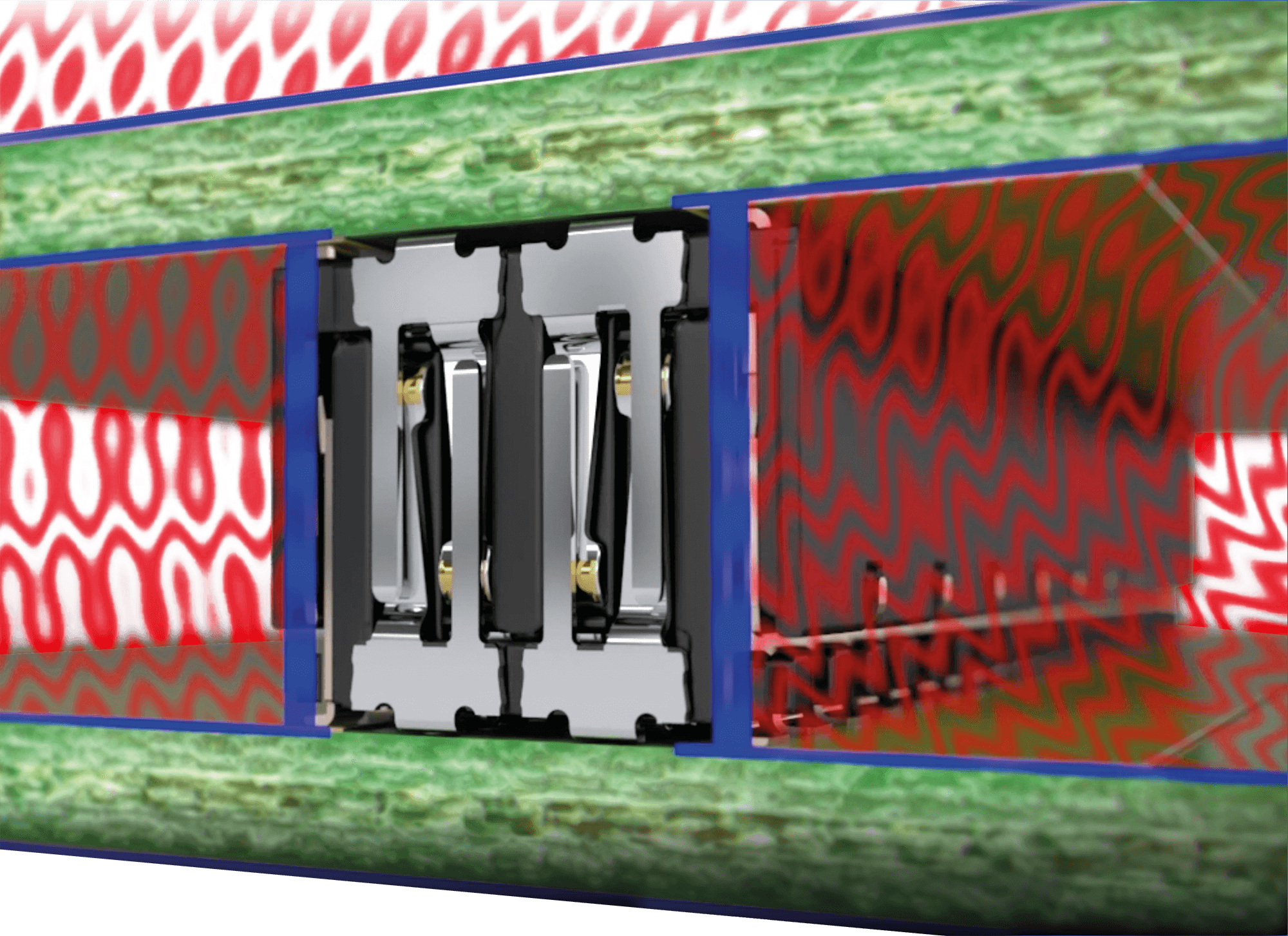

Szupererő: JELVÉDELEM
Újonnan kifejlesztett EMC-árnyékolási koncepció
A Zero8 fejlesztése során különös figyelmet fordítottak a kétoldalas árnyékolásra. Ez garantálja a zavarmentes adatátvitelt, amelyre számos alkalmazásnál, például az Ipar 4.0 vagy az IoT esetében szükség van. A felhasznált árnyékoló anyag kifejezetten az elektromágneses összeférhetőségre vonatkozó szigorú követelményeknek felel meg.
A zavaró áramok optimális elvezetése
Az árnyékolólemezek nagy felületűek és csak kevés megszakítással rendelkeznek, ami biztosítja a lehető legnagyobb védelmi hatást. Ezenkívül az árnyékolólemez és a nyomtatott áramköri lap közötti érintkezési pontok nagy száma lehetővé teszi a zavaró áramok optimális elvezetését. Például egy 20 pólusú csatlakozó esetében egy 8 mm hosszú árnyékolólemezre összesen 5 forrasztási pont található a nyomtatott áramköri laphoz.
Kapcsolási induktivitás: max. 10 pikohenry
Egy szakosodott laboratóriumban végzett alapos vizsgálatok során először szimulálták az elektromos és mágneses térerősség hatását, majd ezt kísérletekkel ellenőrizték. Az elért eredmények rendkívül jók, és szükség esetén rendelkezésre állnak. Az egyik legfontosabb mérési eredményként a Zero8 csatlakozókkal legfeljebb 10 pH kapcsolási induktivitást sikerült elérni.
Alternatív megoldásként árnyékolás nélkül is
Az árnyékolás tekintetében is Ön dönt! A csatlakozópár mindkét oldala legyen árnyékolt vagy sem? Vagy esetleg csak az egyik oldal legyen árnyékolt? A döntés az Öné – minden Zero8 csatlakozó minden esetben egymással kompatibilis és szabadon kombinálható, függetlenül attól, hogy árnyékolással rendelkezik-e vagy sem. Az árnyékolt kiviteleknél az érintkezők forrasztási pontjai a csatlakozó alatt találhatók, míg az árnyékolatlan kiviteleknél az oldalakon helyezkednek el, hogy a gyártási folyamat során AOI-ellenőrzés legyen lehetséges.
A Zero8 csatlakozók újonnan kifejlesztett, kétoldalas árnyékolási koncepciója zavarmentes nagysebességű adatátvitelt garantál ipari környezetben. A felhasznált árnyékoló anyag kifejezetten olyan alkatrészekhez alkalmas, amelyekkel szemben magasak az elektromágneses összeférhetőségi követelmények, és garantálja, hogy a csatlakozó kapcsolási induktivitása legfeljebb 10 picohenry legyen.
Ingyenes fehér könyv a nagy sebességről és az EMV-ről »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
Ingyenes fehér könyv a nagy sebességről és az EMV-ről »
Ingyenes mintacsomag igénylése »
További információkat itt talál.

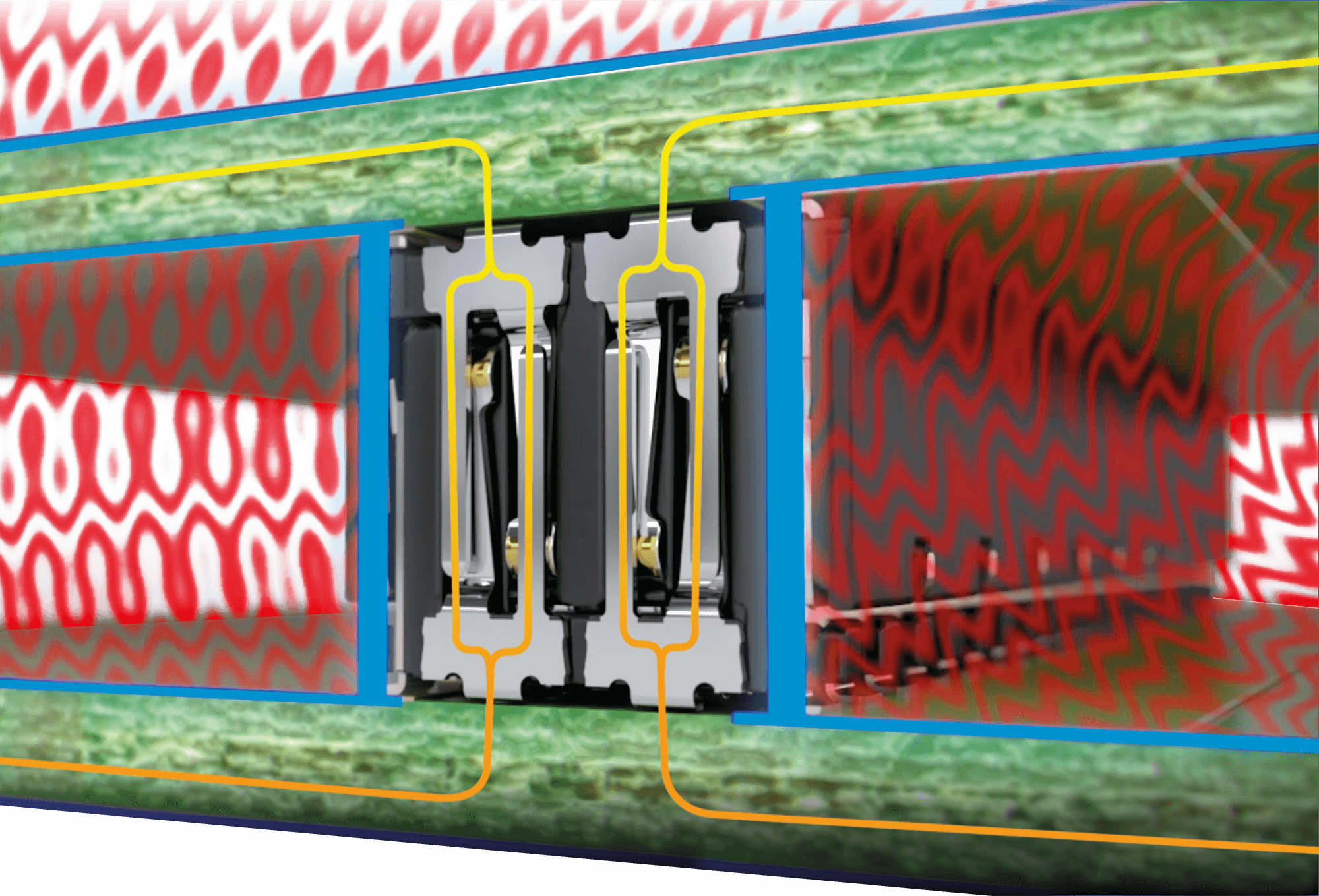

Szupererő: SEBESSÉG
PCIe 4.0 és ipari Ethernet kompatibilis
A Zero8 csatlakozók megfelelnek a PCI Express Gen. 4 és az Industrial Ethernet specifikációk követelményeinek, amelyek számos alkalmazásnál – például az Ipar 4.0 vagy az IoT területén – elengedhetetlenek. A beillesztési csillapítás mellett a Zero8 kiváló tulajdonságokkal rendelkezik a visszatérő csillapítás és a keresztbeszélés tekintetében is.
16 Gbit/s-os HF-jelátvitel +
A Zero8 csatlakozók kiválóan alkalmasak olyan alkalmazásokhoz, ahol az adatátviteli sebesség legfeljebb 16 Gbit/s. A beillesztési csillapítás tekintetében kiváló tulajdonságai miatt a Zero8 akár 25 Gbit/s sebességű alkalmazásokhoz is használható. Ez a kiemelkedő alkalmasság egy rendkívül robusztus és ellenálló érintkezőrendszerrel párosul, amely alkalmas olyan igényes környezeti feltételekhez, mint az ütések, rezgések vagy káros gázok. Ez a kombináció egyedülálló.
További jelvédelem árnyékolás révén
A kétoldalas árnyékolási koncepció zavarmentes, nagy sebességű adatátvitelt garantál ipari környezetben. A több ponton történő érintkezés révén mindkét nyomtatott áramköri lapon megbízhatóan elvezeti a zavaró áramokat. Az árnyékolási koncepció egyrészt megvédi a csatlakozót az elektromágneses zavaró hatásoktól (zavarelnyelőként működik), másrészt a szomszédos alkatrészeket is, amennyiben a csatlakozó maga a zavarforrás.
SI-modellek elérhetők
A Zero8-at először alaposan szimulálták a rádiófrekvenciás tulajdonságai tekintetében, majd tesztelésnek vetették alá. Az Ön alkalmazásához releváns tesztjelentések és szimulációs SI-modellek állnak rendelkezésre.
A HighSpeed az ept Zero8 termékcsalád varázsszava. A Zero8 csatlakozórendszerrel végzett, 16 Gbit/s sebességű szimulációk kiváló jelintegritást mutatnak, így kiválóan alkalmasak a PCIe 4.0 és az ipari Ethernet alkalmazásokhoz. Az S-paramétereket szívesen rendelkezésre bocsátjuk az Ön alkalmazás-szimulációihoz.
Ingyenes fehér könyv a nagy sebességről és az EMC-ről »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
Ingyenes fehér könyv a nagy sebességről és az EMC-ről »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
Szupererő: KITARTÁS
Minden kapcsolat védelme
A Zero8-at úgy tervezték, hogy az érintkezők még hibás kezelés esetén sem sérüljenek meg. Az érintkezők a szigetelőtestben vannak elrejtve, így optimálisan védve vannak az esetleges mechanikai hatásoktól, például az érintéstől. Ez garantálja az alkalmazás számára a lehető legnagyobb biztonságot.
Csavarodásgátló csatlakoztatáskor
A szigetelőtestbe beépített polarizáció megakadályozza, hogy a csatlakozók elfordulása miatt hibásan történjen a csatlakoztatás. Ez azt jelenti, hogy a dugasz és az aljzat csak akkor csatlakoztatható egymáshoz, ha meghatározott irányba vannak beállítva. Ezenkívül a szigetelőtestben található kiemelkedő vezetőelemek is elősegítik a biztonságos csatlakoztatást.
Mechanikus terheléscsökkentés két Board Lock segítségével
Minden csatlakozóhoz két Board Lock-ot forrasztanak a nyomtatott áramköri lapra, amelyek biztosítják a jelérintkezők mechanikai tehermentesítését. Ezáltal megakadályozzák, hogy a csatlakozó és az aljzat egymástól való leválasztásakor a jelérintkezők letépődjenek a forrasztási pontról.

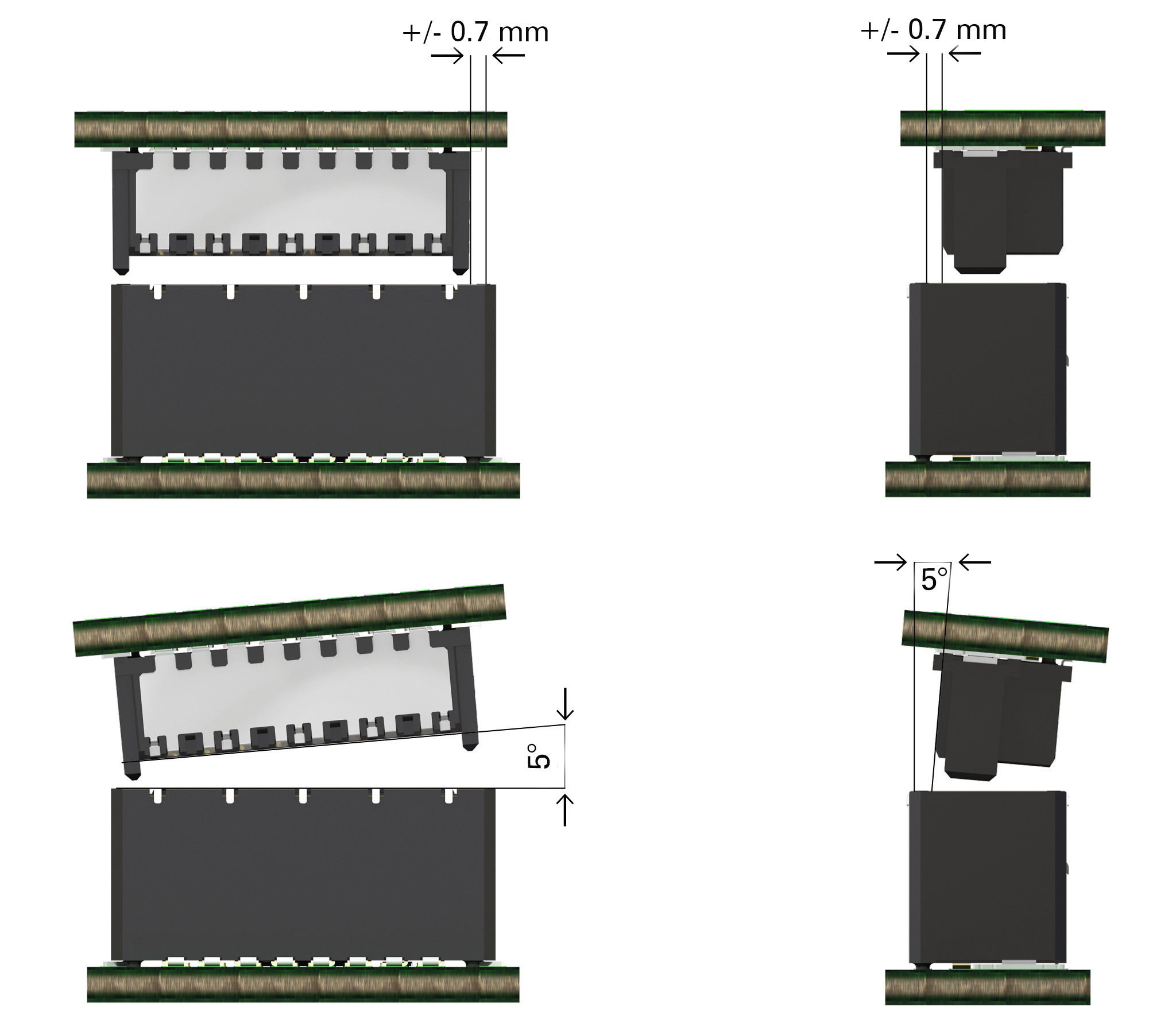

0,7 mm-ig terjedő eltolódáskiegyenlítés a telepítés során
A szigetelőtestek szélén található bevezető ferde felületek lehetővé teszik, hogy a dugasz és az aljzat a csatlakoztatás során akár 0,7 mm-es eltérést is kiegyenlítsen. A kés- és rugós érintkezők a csatlakoztatás során úgy kerülnek egymáshoz, hogy biztos érintkezés jöjjön létre, és megakadályozzák az úgynevezett „túlmély csatlakozást”.
Magas tűréshatár-kiegyenlítés működés közben
Csatlakoztatott állapotban az aljzat és a csatlakozó legfeljebb 0,4 mm-es egymáshoz viszonyított elmozdulást képes elviselni. Ezáltal az alkalmazásokban nagyfokú szabadságot biztosít a tűrésértékek tekintetében. Ezenkívül lehetővé teszi több csatlakozópár elhelyezését egy nyomtatott áramköri lapon anélkül, hogy ez a kapcsolati megbízhatóság romlását eredményezné.
Ha az összes kiemelkedő tulajdonsághoz még hatalmas strapabíróság is társul, akkor az az ept Zero8. Legyen szó a csatlakoztatáskor működő okos elfordulásgátlóról vagy a telepítéskor akár 0,7 mm-es eltolódáskiegyenlítésről, a Zero8 beváltja, amit ígér.
Ingyenes fehérkönyv a strapabíróságról »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
Ingyenes fehérkönyv a strapabíróságról »
Ingyenes mintacsomag igénylése »
További információkat itt talál.
