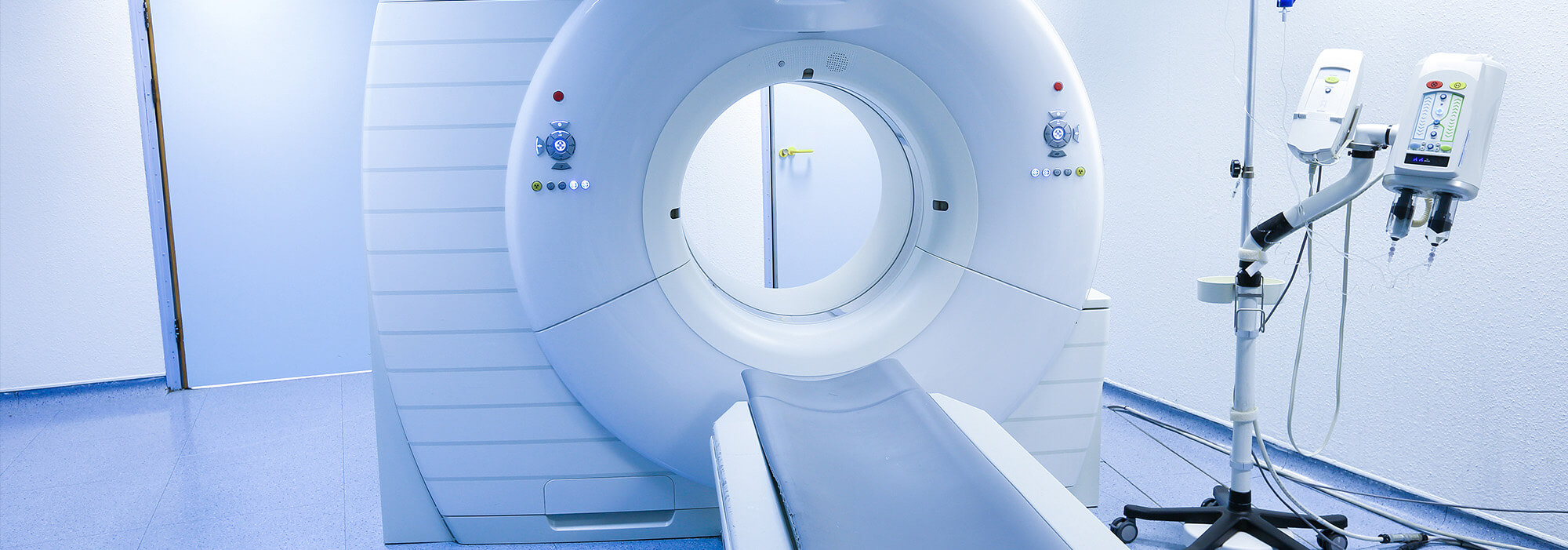

Az orvosi képalkotó rendszerek, mint például a CT-szkennerek, az MRI-berendezések és a digitális röntgengépek, valós időben akár 20 Gbit/s kép- és betegadatot is feldolgoznak. Ugyanez vonatkozik a távorvoslás és a távfelügyelet alkalmazásaira is. A sebészeti robotikában szintén elengedhetetlen a képek és vezérlőparancsok valós idejű továbbítása a sebész konzolja és a robotrendszer között. A nagy felbontású endoszkópia, valamint az implantálható eszközök és a betegmegfigyelő rendszerek további olyan területek, amelyek az adatátvitelre támaszkodnak, de nagy hangsúlyt fektetnek az elektromágneses kompatibilitás (EMC) tervezési szempontjaira is a zavarállóság és a betegbiztonság érdekében.

További tendenciák, mint például a többforrásos érzékelők terjedése és az egyre inkább hálózatba kapcsolt teljes rendszerek, gyors, megbízható és biztonságos adatátvitelt igényelnek különböző interfészeken keresztül – ez a tény különösen igaz a medtech eszközökre. Ebben a jelintegritás döntő szerepet játszik, mivel az alkalmazásokban nagy pontosságú és megbízható adatok dominálnak. Az állandó áramok és a pontos adatok elengedhetetlenek az eszközök működési biztonságának, megbízhatóságának és hatékonyságának biztosításához. A nagy bitsebességek, részben nagy távolságokon át, olyan zavarok esetén, mint a zaj, a (visszacsatolási) veszteségek, valamint a torzítások és a keresztbeszélés, olyan mértékben ronthatják az elektromos jeleket, hogy hibák lépnek fel és az eszközök meghibásodnak.

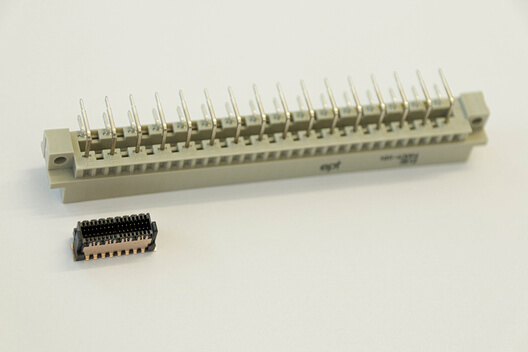

Ahogy az orvosi eszközök összetettsége és integrációs sűrűsége egyre növekszik, és a rendkívül szűk térben kell integrálni a meglévő és új funkciókat, úgy a nyomtatott áramköri lapok közötti összeköttetést biztosító board-to-board csatlakozókra támasztott követelmények is rendkívül magasak. A legkülönbözőbb alkalmazási helyek és területek rezgésekkel és rázkódásokkal terhelik az eszközöket. A csatlakozóknak gondoskodniuk kell a hosszú távú érintkezési biztonságról a mikromozgások esetén. A robusztusság, az adatátvitel és az EMC-árnyékolás a hardverfejlesztők számára a mechanikus készüléktervezés három sarokköve.

A legújabb generációs csatlakozóknak minimalizálniuk kell a jelátvitel zavarait, és a csatlakozók érintkezőinek kialakítását tökéletesen ehhez kell igazítani. Ezért mindig az a cél, hogy elkerüljék az adatátvitel kockázatait, amelyek közé főként az anyag- és geometriai változásokból eredő impedanciaingadozások, valamint a beiktatási veszteség és a visszatérési veszteség, valamint a keresztbeszélés tartoznak.

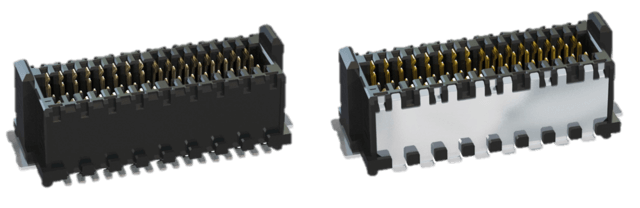

Az elektromágneses zavarok tekintetében a nagy sebességű jeleknek különleges jelvédelemre van szükségük. Egy csatlakozó ilyen esetben akár zavarforrásként, akár elnyelőként is működhet. Ilyenkor érdemes árnyékolólemezt használni a jelek védelmére, hogy megóvjuk az érzékeny jeleket a külső zavaró hatásoktól. Az alábbi képen látható, hogy már egy apró elektromos impulzus is eltorzíthatja a hasznos jelet.

Nem szabad alábecsülni a nagy sebességű alkalmazásokhoz megfelelő csatlakozó kiválasztásának fontosságát. Ahogy itt leírtuk, különösen az orvostechnika területén számos követelmény érvényesül egyszerre. Milyen mechanikai vagy elektromos tulajdonságoknak kell megfelelniük a board-to-board csatlakozóknak, vagy hogyan alakul a csatlakozó perifériája – ezek mind aprólékos részletkérdések, amelyek pinről pinre döntő fontosságúak lehetnek a kiválasztás során.

Akkor válassza ki most az európai gyártmányú csatlakozóját:
