Lapka-lapka csatlakozók ipari érzékelőkhöz és kamerarendszerekhez
Miniatürizálás, nagy sebességű adatátvitel és robusztusság: az ipari automatizálás jelenlegi trendjei egyre nagyobb követelményeket támasztanak az érzékelőkkel és kamerarendszerekkel, valamint azok beépített alkatrészeivel szemben. A megfelelő csatlakozó kiválasztásakor ezért az alkalmazási területtől függően különböző szempontokat kell figyelembe venni.
A szenzor- és kameratechnika legújabb trendjei
A modularizáció iránti egyre növekvő tendencia és az Ipar 4.0 témája jelentősen befolyásolja a modern érzékelő- és kameratechnikát. Az érzékelőket manapság többnyire moduláris felépítésben gyártják, hogy csökkentsék a fejlesztési és gyártási költségeket. A házakat szabványosítják, az érzékelő funkcionalitását pedig az elektronika határozza meg. A változó nyomtatott áramköri lapok derékszögű vagy mezzanin csatlakozások segítségével egyénileg kombinálhatók (1. ábra). A szabványosított típus előnyöket kínál a felhasználónak az érzékelő szerelése, üzembe helyezése és használata során biztosított egységes kezelhetőség révén.
Ezen túlmenően az ipari automatizáláshoz használt érzékelők és kamerarendszerek egyre intelligensebbek. A tényleges mérési értékek rögzítése mellett ezért további funkciókat is integrálnak a készülékekbe:
Ezen túlmenően az ipari automatizáláshoz használt érzékelők és kamerarendszerek egyre intelligensebbek. A tényleges mérési értékek rögzítése mellett ezért további funkciókat is integrálnak a készülékekbe:
- Kiterjesztett diagnosztikai funkciók az érzékelők élettartamának figyelemmel kíséréséhez és a hibák felismeréséhez
- ; az érzékelő
- paraméterezése; távkarbantartás; az érzékelő és
- a felhő közötti kommunikáció, valamint busz- vagy IO-Link-funkciók integrálása
A modern érzékelőkkel és kamerarendszerekkel szemben támasztott követelmények
Ezeknek a trendeknek megfelelően a mai érzékelők és kamerarendszerek bizonyos követelményeknek kell megfelelniük, amelyek természetesen egy következő lépésben a beépítendő csatlakozókra (csatlakozó) is hatással vannak:
- Magas miniaturizációs fok
- Biztonságos nagysebességű adatátvitel
- Jó elektromágneses összeférhetőség (EMC)
- Védelem kedvezőtlen légköri körülmények
- között Kiemelkedő robusztusság
Ingyenes fehér könyv az érzékelőtechnika témájában
Ha további részleteket szeretne megtudni a modern érzékelőkkel és kamerarendszerekkel szemben támasztott követelményekről, valamint a megfelelő csatlakozó kiválasztásáról, szívesen elküldjük Önnek ingyenes szakmai kiadványunkat:
A megfelelő csatlakozó kiválasztása
Különösen zord környezeti hatásoknak vannak kitéve például a gépek közelében alkalmazott érzékelők és kamerarendszerek. A beVergussal ugyan meg lehet védeni az elektronikát ezektől a külső hatásoktól, ehhez azonban egy megfelelő, a bekiöntés kompatibilis csatlakozási megoldásra is szükség van. A hagyományos csatlakozók (csatlakozó) esetében ez gyakran problémát jelent, mivel elsősorban a sérülékeny csatlakozási területet (dugaszolási terület) kell megvédeni a betöltőanyagtól (kiöntőanyag), és a gyakran alkalmazott rugós-késes érintkezőtechnológia nem biztosítja az ilyen anyagokhoz szükséges IP-védettségi fokozat.

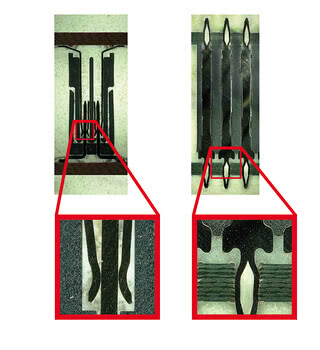

A szükséges megbízhatóság biztosítása érdekében célszerű egyrészes csatlakozási megoldást választani, vagyis olyan csatlakozót (csatlakozó), amely a hagyományos csatlakozási terület nélkül is működik. Ez tartós és robusztus csatlakozási megoldást tesz lehetővé, amelynél kizárt, hogy a kiöntőanyag behatoljon az érintkezési területre (2. ábra).
Azoknál az alkalmazási területeknél, amelyek különleges követelményeket támasztanak a csatlakozó robusztusságával szemben, emellett ajánlott a milliárdszorosan bevált, kétoldalas press-fit zónákkal megvalósított nyomtatott áramköri lap-csatlakozás. Egyetlen alkatrész segítségével mind mechanikus, mind elektromos csatlakozás jön létre. Így elkerülhetők a bonyolult forrasztási munkák vagy a drága kábelmegoldások, és akár 50 százalékos költségmegtakarítás is elérhető. A dugaszolási terület elhagyása és a bepress-fit technológia kombinációjának köszönhetően egy csatlakozó (csatlakozó) 50–200 g-os ütésterhelést is kibír anélkül, hogy a kapcsolat megszakadna (érintkezés-megszakadás).
A szükséges megbízhatóság biztosítása érdekében célszerű egyrészes csatlakozási megoldást választani, vagyis olyan csatlakozót (csatlakozó), amely a hagyományos csatlakozási terület nélkül is működik. Ez tartós és robusztus csatlakozási megoldást tesz lehetővé, amelynél kizárt, hogy a kiöntőanyag behatoljon az érintkezési területre (2. ábra).
Azoknál az alkalmazási területeknél, amelyek különleges követelményeket támasztanak a csatlakozó robusztusságával szemben, emellett ajánlott a milliárdszorosan bevált, kétoldalas press-fit zónákkal megvalósított nyomtatott áramköri lap-csatlakozás. Egyetlen alkatrész segítségével mind mechanikus, mind elektromos csatlakozás jön létre. Így elkerülhetők a bonyolult forrasztási munkák vagy a drága kábelmegoldások, és akár 50 százalékos költségmegtakarítás is elérhető. A dugaszolási terület elhagyása és a bepress-fit technológia kombinációjának köszönhetően egy csatlakozó (csatlakozó) 50–200 g-os ütésterhelést is kibír anélkül, hogy a kapcsolat megszakadna (érintkezés-megszakadás).
Személyre szabott webináriumok
Részletes ismeretekre van szüksége ahhoz, hogy igényeinek megfelelő csatlakozási technológiát válasszon?
Akkor egyeztessen velünk egy ingyenes webinárium időpontját! Átfogó
képet adunk a különböző csatlakozótechnológiákról, és nem csupán részletes ismereteket közvetítünk, hanem hasznos szakértői tippeket is adunk.
Akkor egyeztessen velünk egy ingyenes webinárium időpontját! Átfogó
képet adunk a különböző csatlakozótechnológiákról, és nem csupán részletes ismereteket közvetítünk, hanem hasznos szakértői tippeket is adunk.
csatlakozó, amelyek érzékelő- és kamerarendszerekhez alkalmasak
flexilinkb-t-b
A flexilinkb-t-b csatlakozónk (csatlakozó) pontosan megfelel ezeknek a robusztussági és megbízhatósági követelményeknek, ráadásul a bevált bepreselési technológiával (press-fit technológia) is kapcsatlakozó.
További információk a termékről itt találhatók:
Flexilink »
A flexilinkb-t-b csatlakozónk (csatlakozó) pontosan megfelel ezeknek a robusztussági és megbízhatósági követelményeknek, ráadásul a bevált bepreselési technológiával (press-fit technológia) is kapcsatlakozó.
További információk a termékről itt találhatók:
Flexilink »
Az érzékelők, de a kamerarendszerek is egyre kompaktabbak lesznek a teljesítmény növekedésével párhuzamosan. Itt a nagy sebesség és a miniatürizálás a legfontosabb. A nagy teljesítményű, miniatürizált alkalmazásokhoz elsősorban a helytakarékos SMT-technológiájú megoldások alkalmasak, 0,5–0,8 mm-es raszter.
Colibri

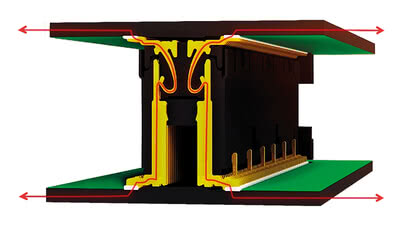

A Colibri nyomtatott áramköri csatlakozó (nyomtatott áramköri lap csatlakozó) nagy sebességre optimalizált érintkező-kialakításának köszönhetően 10 Gbit/s-tól kezdve gyors és zavarmentes jelátvitelt tesz lehetővé. Egy opcionális árnyékolás (árnyékolás) emellett védelmet nyújt az elektromágneses zavarok ellen.
További információk a termékről itt találhatók:
Colibri »
A Colibri nyomtatott áramköri csatlakozó (nyomtatott áramköri lap csatlakozó) nagy sebességre optimalizált érintkező-kialakításának köszönhetően 10 Gbit/s-tól kezdve gyors és zavarmentes jelátvitelt tesz lehetővé. Egy opcionális árnyékolás (árnyékolás) emellett védelmet nyújt az elektromágneses zavarok ellen.
További információk a termékről itt találhatók:
Colibri »

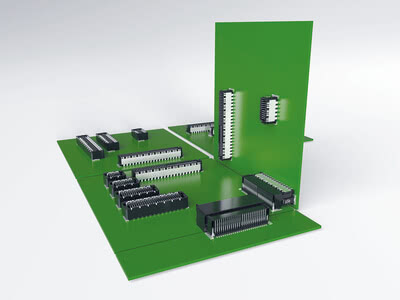

Az intelligens érzékelők és kamerarendszerek esetében a robusztusság, a nagy sebesség és a jó EMC-kompatibilitás az csatlakozó-ekkel szemben támasztott ismert követelmények. Ezen felül ajánlatos olyan terméket választani, amely modularitásának köszönhetően sokféle alkalmazási lehetőséget kínál. Ha egy termékcsalád összes csatlakozója egymással kompatibilis és szabadon kombinálható, akkor elkerülhetők a bonyolult jóváhagyási ciklusok, és így időt és költségeket lehet megtakarítani. A magas fokú skálázhatóság lehetővé teszi a fejlesztők számára, hogy a különböző típusokat, halmozási magasságokat és pólusszámokat egyénileg igényeikhez igazítsák. Ezen felül választhatnak árnyékolt és árnyékolatlan, valamint hajlított és egyenes csatlakozók között.
Zero8
A Zero8 sorozat SMT-nyomtatott áramköri csatlakozó megbízhatóan összekötik a nyomtatott áramköri lapokat akár 16 Gbit/s adatátviteli sebességgel, és teljesítik az összes fent említett követelményt.
További információk a termékről itt találhatók:
Zero8 »
A Zero8 sorozat SMT-nyomtatott áramköri csatlakozó megbízhatóan összekötik a nyomtatott áramköri lapokat akár 16 Gbit/s adatátviteli sebességgel, és teljesítik az összes fent említett követelményt.
További információk a termékről itt találhatók:
Zero8 »
