Hogyan lehet az EC.8 közvetlen csatlakozókat feldolgozni?
A közvetlen csatlakozókat felületre szerelési technológiával (SMT) gyártják. A forrasztás közvetlenül a nyomtatott áramköri lapon történik.
A 20–140 pólusú termékeket a piaci szokásoknak megfelelő szalag- és tekercs csomagolásban szállítjuk; ez lehetővé teszi a teljesen automatikus feldolgozást pick-and-place eljárással.
A 160–200 pólusú változatok alapértelmezés szerint tálcában vannak csomagolva, de kérésre szalag- és tekercs csomagolás is lehetséges. Ez azonban szélesebb szalagot használ, amely kevésbé elterjedt.
Milyen specifikáció/elrendezés szerint kell gyártani a bővítőkártyát?

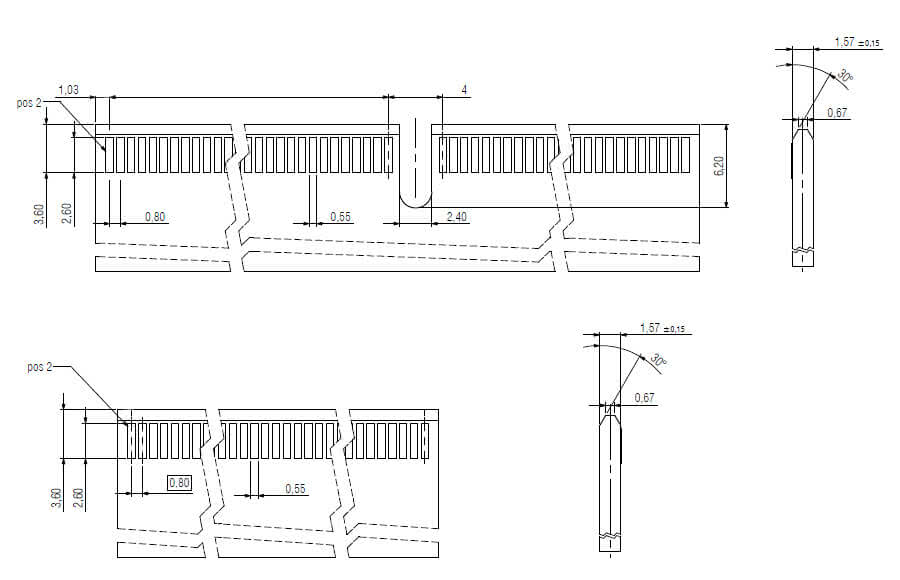

A nyomtatott áramköri lap szögét és méreteit az alábbi rajzból kérjük, vegye át. Az aranyérintkezőpontokhoz keményaranyat javaslunk. További részleteket a termékrajzból kérjük, vegye át.
Miért érdemes közvetlen csatlakozó rendszert használni?
A közvetlen csatlakozó rendszerek segítségével nagy adatátviteli sebességek érhetők el. A kétrészes csatlakozó rendszerekhez képest itt elmaradnak a második csatlakozó jelre gyakorolt negatív hatásai. Ez elsősorban a csökkentett érintkezési pontok számából, a vezető keresztmetszetének kevesebb változásából, valamint az ezzel járó kisebb jelirány-változásokból adódik.
Így kis helyigény mellett is nagy teljesítmény érhető el. Ezen felül a kétrészes csatlakozó rendszerekhez képest csökken az átmeneti ellenállás, ami megnövelt áramterhelhetőséget eredményez.
Az EC.8 csatlakozó rendszer kompatibilis a szokásos kiegészítő kártyák specifikációival?
Az EC.8 csatlakozórendszer 1,60 mm vastagságú leánykártyákat támogat. 80 érintkező felett egy rögzítőelem is be van építve a téves csatlakoztatás elkerülése érdekében. Ez a 60 pólusú változatnál opcionálisan elhagyható.
Az EC.8 csatlakozórendszer megfelel a jelenlegi piaci szabványoknak, és kompatibilis a széles körben elterjedt kártyákkal.
Milyen alkalmazásokhoz használják az EC.8 közvetlen csatlakozókat?
Sokoldalúságuknak köszönhetően az EC.8 közvetlen csatlakozók számos iparágban a legkülönbözőbb alkalmazásokban használhatók. Az automatizálási technika és az IoT-eszközök területén például a kis rácstávolságuk és a nagy adatátviteli sebességük miatt nyújtanak előnyöket.
Mekkora eltérést tolerálnak az EC.8 közvetlen csatlakozók a leánykártya csatlakoztatásakor?
Hossz- és keresztirányban legfeljebb 5°-os szögeltérés megengedett. A csatlakozó hosszirányú tengelyéhez képest 0
,7 mm-es függőleges és 0,6 mm-es párhuzamos eltérés megengedett.
Milyen adatátviteli sebességek érhetők el?
Az adatátviteli sebesség 28 Gbit/s. Az alábbi ábra a beiktatási csillapítás frekvenciafüggését mutatja.
Milyen áramokat lehet továbbítani?
Egy 140-pólusú csatlakozó 20 °C-os környezeti hőmérsékleten akár 3,2 A-t is képes továbbítani. További információkért kérjük, lépjen kapcsolatba velünk a sales@ept.de címen.
Az EC.8 csatlakozók UL-tanúsítvánnyal rendelkező alkatrészek?
Igen, az ept EC.8 csatlakozói az USA-ban és Kanadában UL-tanúsítvánnyal rendelkező alkatrészek.
Az EC.8 csatlakozók megfelelnek-e a RoHS-előírásoknak?
A RoHS (Restriction of the use of certain Hazardous Substances) az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való felhasználásának korlátozásáról szóló irányelv.
Megerősítjük, hogy az ept EC.8 csatlakozói a RoHS 2011/65/EU tanúsítvány szerint megfelelnek a RoHS előírásoknak. További információkat a RoHS & REACH menüpont alatt talál.
