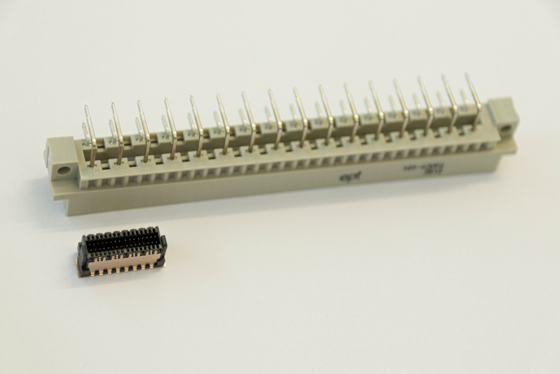

A modern elektrotechnika minden eddiginél jobban egy trend hatása alatt áll: a miniatürizálásé. Az alkatrészcsoportoknak és azok komponenseinek nemcsak egyre nagyobb teljesítményre, hanem egyre kisebb méretre is szükségük van. Ugyanakkor gyakran zord valós körülmények között kerülnek alkalmazásra. Az alkatrészek, valamint a csatlakozók (csatlakozó) ezért azonos terhelés mellett egyre finomabb kialakításúak. Egy kiváló minőségű csatlakozó azonban nem csak ugyanolyan jól, hanem még jobban is ellenáll ennek a terhelésnek, mint régebbi és nagyobb testvére. Ennek oka az anyagösszetétel és a terméktervezés terén elért fejlődés, például a szigetelőtest geometriájában (1. ábra).

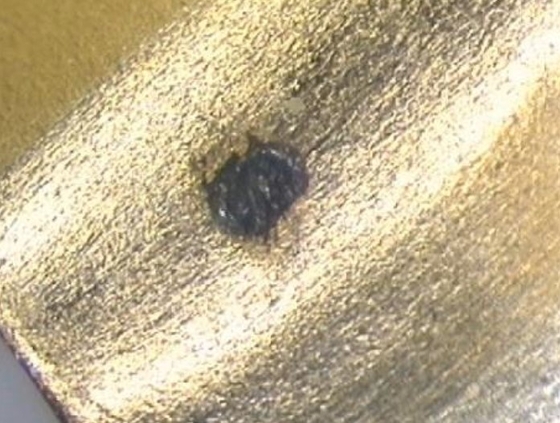

 Számos tényező befolyásolja a csatlakozó robusztusságát. Ezek egyike az érintkezőfelület (érintkezőfelület). Ez döntő mértékben meghatározza a csatlakozó élettartamát, amelyet általában csatlakoztatási ciklusokban (dugaszolási ciklus) mérnek. Üzemeltetés közben a csatlakozó (csatlakozó) bizonyos mikromozgásoknak van kitéve. Ezek felületi kopáshoz vezetnek, és ennek következtében oxidképződéshez (2. ábra).

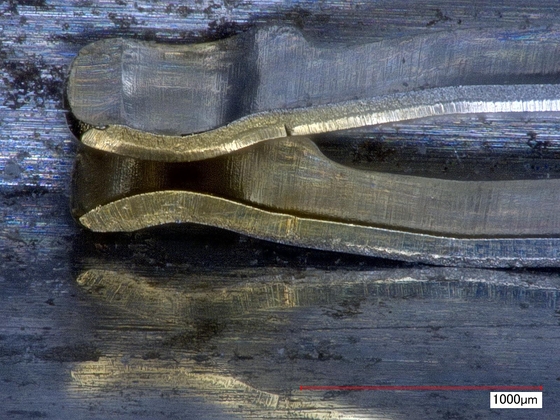

A csatlakozók érintkezőit stancolással vagy esztergálással kezelik. A stancolás során azonban a stancolt szalag alsó oldalán mikroszkóp alatt látható, inhomogén, éles szélű felület keletkezik. A hagyományos rendszerek ezen a vágott él-en érintkeznek, ami fokozott felületi kopással, és így magasabb átmeneti ellenállás-szel jár. Ez elkerülhető, ha az úgynevezett sajtoló-hajlítási eljárás során a rugós csatlakozót 90 fokkal meghajlítjuk, így az sima, hengerelt felületével érintkezik a „apa érintkező”-tal (3. ábra).

De nem csak a rugós csatlakozósáv (anya csatlakozó) kialakítása, hanem a késes csatlakozósávé (apa csatlakozó) is döntő fontosságú a csatlakozó hosszú élettartama szempontjából. Ugyanis az utóbbiakat is pontosan kell stancolni és továbbfeldolgozni, hogy elkerülhetőek legyenek a hibás, éles geometriák.

Ennél is robusztusabb a hermafrodit érintkezőrendszerrel rendelkező csatlakozó (csatlakozó). A különlegességük abban rejlik, hogy a csatlakozófélek, a dugasz (Plug) és az aljzat (Socket) érintkezőgeometriája azonos. Mindkettő rendelkezik tehát egy-egy rugóval és egy-egy pengével. Így minden érintkezőt két rugó érint, a dugasz és az aljzat pedig egymásba fonódik, és nem tudnak egymástól elválni. Míg egy kétoldalas anya csatlakozó mechanikai terhelés esetén mindig legalább egy érintkezési pontot biztosít, addig a nemtől független érintkezőrendszereknél az egymásba fonódó geometriák garantálják, hogy a jelátvitel mindig két érintkezési ponton keresztül történjen. Ez a magas redundancia így maximális érintkezési biztonságot tesz lehetővé (5. ábra).

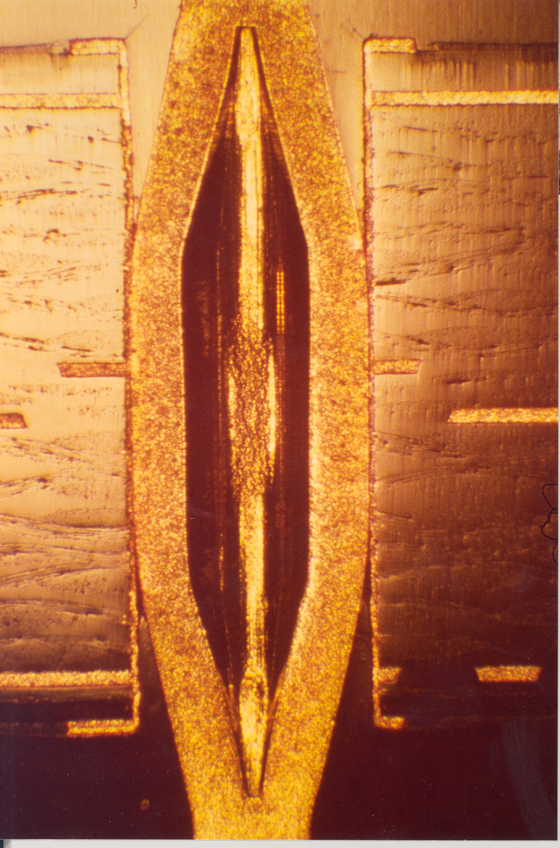

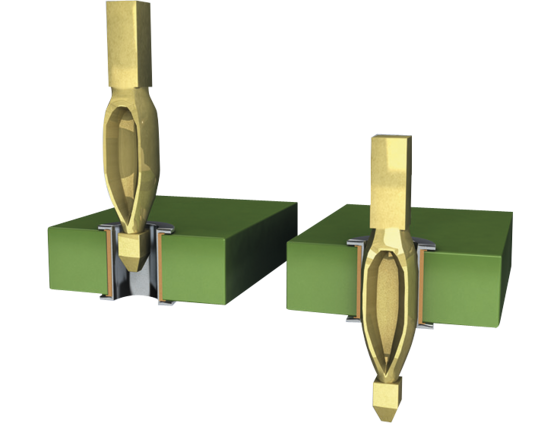

  Ekkor a „ press-fit tüske ” átlója nagyobb, mint a nyomtatott áramköri lap furatátmérője. A csatlakozócsap a „ press-fit zóna ” mentén rugalmas, hogy a nyomásos beillesztés során fellépő fizikai erők ne deformálják a nyomtatott áramköri lapot. A deformáció ezért a press-fit zóna -re korlátozódik (8. ábra). A érintkezőtüske és a metallizált nyomtatott áramköri lap furata között hideghegesztés jön létre: egy gáztömör, korrózióálló, alacsony ellenállású és jó elektromos vezetőképességű mechanikus csatlakozás, amely a kiöntés -hez is alkalmas. Ezenkívül a DIN EN 60352-5 szabványban is elő van írva, és nagyon nagy mechanikai és hőterhelés mellett – például rezgés, hajlítás és erős hőmérséklet-ingadozások esetén – is biztos marad az érintkezés, sőt akár 200 g-os ütésterhelést is kibír.

Kiváló robusztussága és az automatizáltan forrasztott csatlakozó-hez képest tízszer jobb „ meghibásodási ráta ” (FIT-érték) értéke miatt az press-fit technológia -t szívesen alkalmazzák olyan magas biztonsági követelményeket támasztó alkalmazásokban, ahol a jelátvitel semmilyen körülmények között nem szakadhat meg, például légzsákrendszerekben vagy ABS- és ESP-modulokban.

 A csatlakozó szigetelőtestének geometriája emellett segít megvédeni az érintkezőket a működés vagy a beszerelés során bekövetkező sérülésektől. Úgy kell kialakítani, hogy a csatlakozó belsejében lévő sérülékeny érintkezők védett helyen legyenek. A bevezető

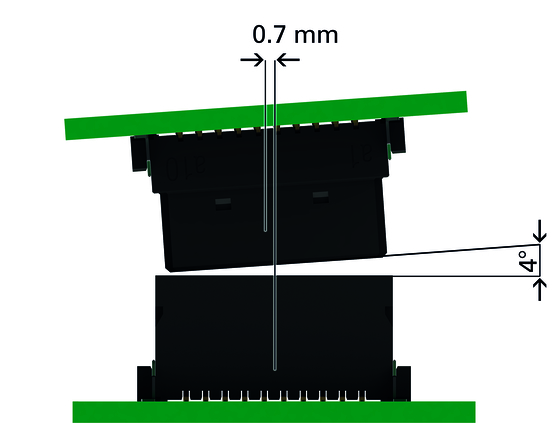

 ferde felületek segítségével elkerülhetők a szerelés során bekövetkező sérülések. Ezek segítenek kiegyenlíteni a nyomtatott áramköri lapok bármely irányú eltolódását a csatlakoztatás során. Egy kiegészítő rögzítőfelület segítségével a két csatlakozó fél akkor is sérülés nélkül illeszthető össze, ha középen vagy szögben eltolódnak (10. ábra).

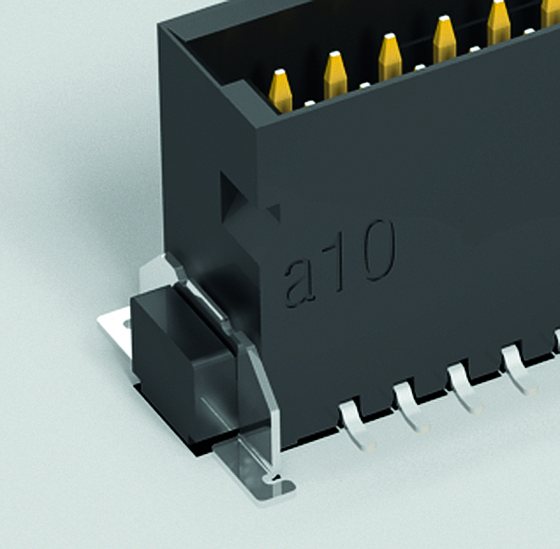

Egyes csatlakozók (csatlakozó) emellett Boardlockokkal is rendelkeznek. Ezek olyan fémkapcsok, amelyek az szigetelőtest vannak rögzítve, és szintén a nyomtatott áramköri lapra vannak forrasztva (11. ábra). Így további stabilitást biztosítanak – még kedvezőtlen körülmények között is, például rezgés és ütés esetén.

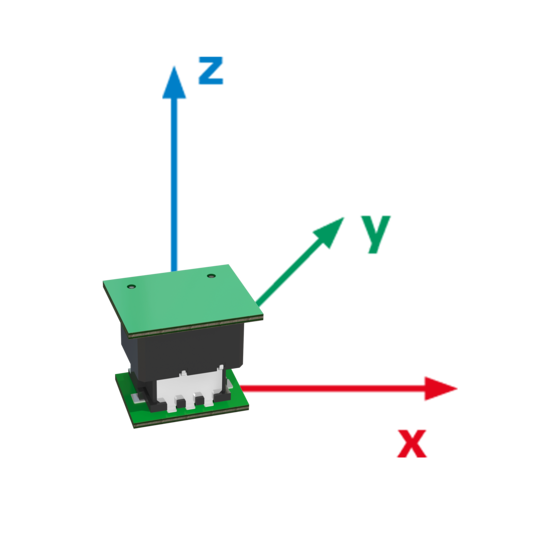

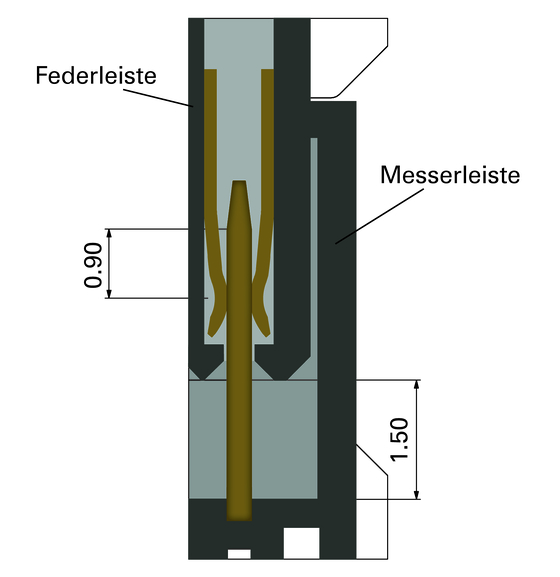

A csatlakozó tűréshatára döntő szerepet játszik annak robusztusságának értékelésében. Ha a csatlakozó nem képes kiegyenlíteni a megadott tűréseket, a mechanikai mozgások kopáshoz vagy akár a csatlakozás megrongálódásához vezetnek. A beszerelés során a bevezető letörések segítenek abban, hogy a kés- és rugós csatlakozósorok (anya csatlakozó) sérülésmentesen illeszkedjenek egymáshoz. De csatlakoztatott állapotban is ki kell egyenlíteni a mikromozgásokat. Ez az érintkező- és szigetelőtestek geometriájának köszönhetően valósul meg. Ha egy csatlakozó (csatlakozó) „lebegő-Funktion”-tal rendelkezik, akkor működés közben is képes akár ±0,4 mm-es eltérést kiegyenlíteni. Ez a funkció egyre nagyobb jelentőségre tesz szert, mivel döntő szerepet játszik a nyomtatott áramköri lap több csatlakozóval történő felszerelésekor. A gyakorlatban azonban a terhelések nemcsak x- és y-irányban, hanem z-irányban is jelentkeznek (12. ábra).

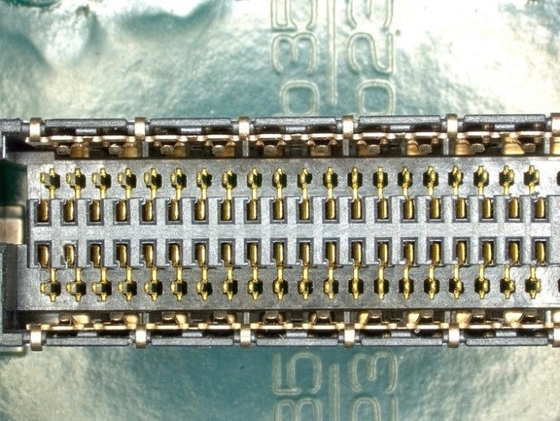

 A csatlakozók (csatlakozó) robusztussági tulajdonságainak alapos tesztelésére különböző vizsgálati eljárások állnak rendelkezésre. Ezek során olyan változókat vizsgálnak, mint a feszültségállóság (feszültségállóság) és az átmeneti ellenállás (átmeneti ellenállás), mind a terhelési teszt előtt, mind után, valamint vizuálisan ellenőrzik az érintkezők állapotát. Így például ellenőrizhető, hogy 500 csatlakoztatási ciklus (dugaszolási ciklus) milyen hatással van a feszültségállóság, vagy a klímavizsgálat során megállapítható, hogy több órás, először -55 °C-on, majd 125 °C-on történő kitettség negatívan befolyásolja-e a csatlakozó átmeneti ellenállás. A hőmérséklet-sokk-teszt során a csatlakozónak 100 alkalommal, egyenként 30 percig ki kell bírnia a szélsőséges hőmérsékletek közötti gyors váltást. Emellett a csatlakoztatás során fellépő középső és szögeltérésszögeltérés, valamint a csatlakoztatott állapotban fennálló tűréshatárokat nem csupán elméletileg, a CAD-modellen kell ellenőrizni, hanem a gyakorlatban is alaposan tesztelni kell, és a terhelhetőséget empirikusan meg kell erősíteni. Ugyanilyen fontos, hogy a kontaktfelület (érintkezőfelület) szempontjából kritikus különböző vizsgálatokat kombináltan is elvégezzék a valós körülmények szimulálása érdekében. Így például a csatlakoztatási ciklusok (dugaszolási ciklus-) és a korrozív gáz vizsgálatok (Schadgase) kombinálása lehet a megoldás annak biztosítására, hogy a csatlakozó teljesítménye az átmeneti ellenállás (átmeneti ellenállás) és a feszültségállóság (feszültségállóság) tekintetében ne romlott-e, és hogy a kontaktok nem szenvedtek-e károsodást (14. ábra).
