One27 kábelösszeállítás, 140-es változat Tételszám. 404-66NN-LLL-140-1
Hasonló kép
Cable-to-board
Nagy sűrűségű
- Számok 12-től 80-ig
- Érintkezési átfedés: 1,5 mm
- AWG 30-as rácsos lapos kábel, 0,635 mm, szabadon választható kábelhosszal 30–999 mm között
- Összeszerelés vágó-szorító technológiával (IDC)
- LSZH kábel: -40 °C és +90 °C között (nyugalmi állapotban)
- színes vezeték az A1-en
Műszaki adatok
Alapok
| Kapcsolattartók száma | 12–80 |
|---|---|
| Csatlakozási technológia | SMT |
| Üzemi hőmérséklet | -40 °C és +90 °C között |
Anyag
| Szigetelő test | LCP, UL 94 V-0 (rugós csatlakozó IDC) LSZH EVA/PO, UL 22088 (kábel) |
|---|---|
| CTI érték Nemzetközi Elektrotechnikai Bizottság 60112 | 175 (rugósín IDC) |
| Érintkezési anyag | Rézötvözet (IDC csatlakozósáv) Ónozott réz (kábel) |
| Kapcsolat bevonat | Au-réteg PdNi-rétegen Ni-rétegen (IDC csatlakozósor) |
| Csatlakozási terület | Sn Ni felett |
Mechanikus
| Rácsméret | 1,27 mm (IDC-csatlakozó) 0,635 mm (kábel) |
|---|---|
| Beillesztési erő érintkezőnként | ≤ 0,5 N |
| Húzóerő érintkezésenként | ≥ 0,1 N |
| Élettartam IEC 60512-9-1 | 1. minőségi osztály: 500 csatlakoztatási ciklus |
| A biztonság túllépése | 0,9 mm |
| Kapcsolat átfedés | 1,5 mm |
| Központ eltolás | ± 0,7 mm |
| Tengelyeltolódás párosított állapotban (x/y) | ± 0,4 mm |
| Szögeltolásos hossztengely | ± 4° |
| Szögeltolásos keresztirányú tengely | ± 2° |
Elektromos
| Levegő- és kúszási távolság | min. 0,4 mm |
|---|
Engedélyek / Megfelelőség
| UL fájl | E130314 és E493123 |
|---|---|
| Környezetvédelem | RoHS-kompatibilis |
Módosítások
Kérésre a következőket is biztosítjuk Önnek
- egyéb méretváltozatok
Csomagolás
ESD-zsák
10

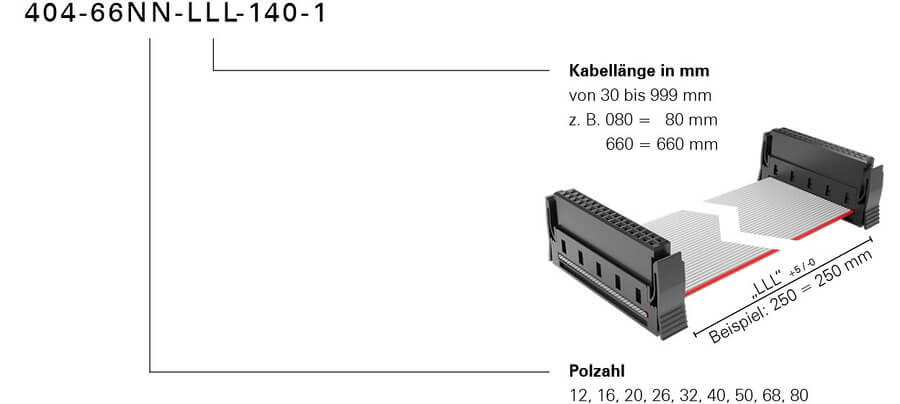

Megrendelés kódja
