One27 kábelösszeállítás, 100-as változat Tételszám. 404-62NN-LLL-100-1
Hasonló kép
Cable-to-board
Nagy sűrűségű
- Számok 12-től 80-ig
- Érintkezési átfedés: 1,5 mm
- AWG 30/7 rácsos lapos kábel, 0,635 mm, szabadon választható kábelhosszal 30–999 mm között
- Összeszerelés vágó-szorító technológiával (IDC)
- TPE-S kábel típus: -55 °C és +125 °C között (nyugalmi állapotban)
- színes vezeték az A1-en
Műszaki adatok
Alapok
| Kapcsolattartók száma | 12–80 |
|---|---|
| Csatlakozási technológia | SMT |
| Üzemi hőmérséklet | -55 °C és +125 °C között |
Anyag
| Szigetelő test | LCP, UL 94 V-0 (rugós csatlakozó IDC) TPE-ET S (kábel) |
|---|---|
| CTI érték Nemzetközi Elektrotechnikai Bizottság 60112 | 175 (rugósín IDC) |
| Érintkezési anyag | Rézötvözet (IDC csatlakozósáv) Ónozott réz (kábel) |
| Kapcsolat bevonat | Au-réteg PdNi-rétegen Ni-rétegen (IDC csatlakozósor) |
| Csatlakozási terület | Sn Ni felett |
Mechanikus
| Rácsméret | 1,27 mm (IDC-csatlakozó) 0,635 mm (kábel) |
|---|---|
| Beillesztési erő érintkezőnként | ≤ 0,5 N |
| Húzóerő érintkezésenként | ≥ 0,1 N |
| Élettartam IEC 60512-9-1 | 1. minőségi osztály: 500 csatlakoztatási ciklus |
| A biztonság túllépése | 0,9 mm |
| Kapcsolat átfedés | 1,5 mm |
| Központ eltolás | ± 0,7 mm |
| Tengelyeltolódás párosított állapotban (x/y) | ± 0,4 mm |
| Szögeltolásos hossztengely | ± 4° |
| Szögeltolásos keresztirányú tengely | ± 2° |
Elektromos
| Működési áram | 1,3 A 25 °C-on |
|---|---|
| Érintkezési ellenállás | Max. 354 Ω/km 20 °C-on (kábel) |
| Levegő- és kúszási távolság | min. 0,4 mm |
Engedélyek / Megfelelőség
| UL fájl | E130314 és E493123 |
|---|---|
| Környezetvédelem | RoHS-kompatibilis |
Módosítások
Kérésre a következőket is biztosítjuk Önnek
- egyéb méretváltozatok
Csomagolás
ESD-zsák
10

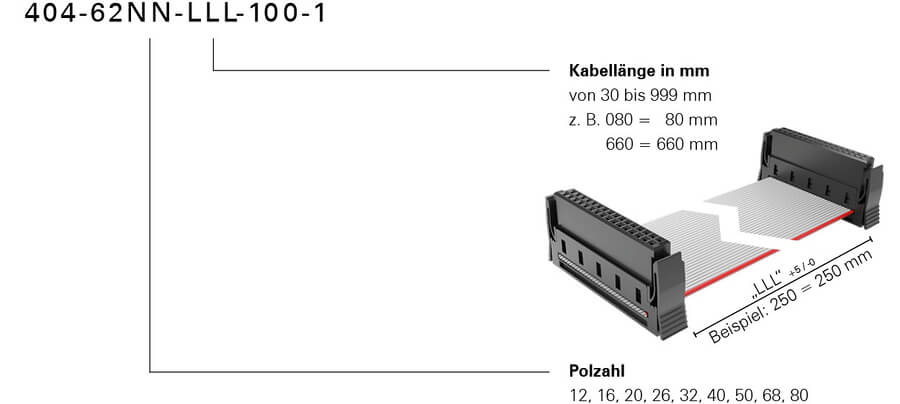

Megrendelés kódja
