One27 kábelösszeállítás, 12 tűs, 100 mm, 120-as változat Tételszám. 404-6112-100-120-1
Hasonló kép
Cable-to-board
Nagy sűrűségű
- 12 érintőgomb
- Érintkezési átfedés: 1,5 mm
- AWG 30/7 rácsos lapos kábel, 0,635 mm, 100 mm hosszúságú
- Összeszerelés vágó-szorító technológiával (IDC)
- PVC kábel: -30 °C és +105 °C között (nyugalmi állapotban)
- színes vezeték az A1-en
Műszaki adatok
Alapok
| Kapcsolattartók száma | 12 |
|---|---|
| Csatlakozási technológia | SMT |
| Üzemi hőmérséklet | -30 °C és +105 °C között |
Anyag
| Szigetelő test | LCP, UL 94 V-0 |
|---|---|
| CTI érték Nemzetközi Elektrotechnikai Bizottság 60112 | 175 |
| Érintkezési anyag | rézötvözet |
| Kapcsolat bevonat | Au, PdNi, Ni |
| Csatlakozási terület | Sn Ni felett |
Mechanikus
| Rácsméret | 1,27 mm |
|---|---|
| Beillesztési erő érintkezőnként | ≤ 0,5 N |
| Húzóerő érintkezésenként | ≥ 0,1 N |
| Élettartam IEC 60512-9-1 | 1. minőségi osztály: 500 csatlakoztatási ciklus |
| A biztonság túllépése | 0,9 mm |
| Kapcsolat átfedés | 1,5 mm |
| Központ eltolás | ± 0,7 mm |
| Tengelyeltolódás párosított állapotban (x/y) | ± 0,4 mm |
| Szögeltolásos hossztengely | ± 4° |
| Szögeltolásos keresztirányú tengely | ± 2° |
Elektromos
| Működési áram | 1,2 és 25 °C-on |
|---|---|
| Levegő- és kúszási távolság | min. 0,4 mm |
Engedélyek / Megfelelőség
| UL fájl | E130314 |
|---|---|
| Környezetvédelem | RoHS-kompatibilis |
Megfelelő termékek
Módosítások
Kérésre a következőket is biztosítjuk Önnek
- egyéb méretváltozatok
- más kábelhosszúságok
Csomagolás
ESD-zsák
10

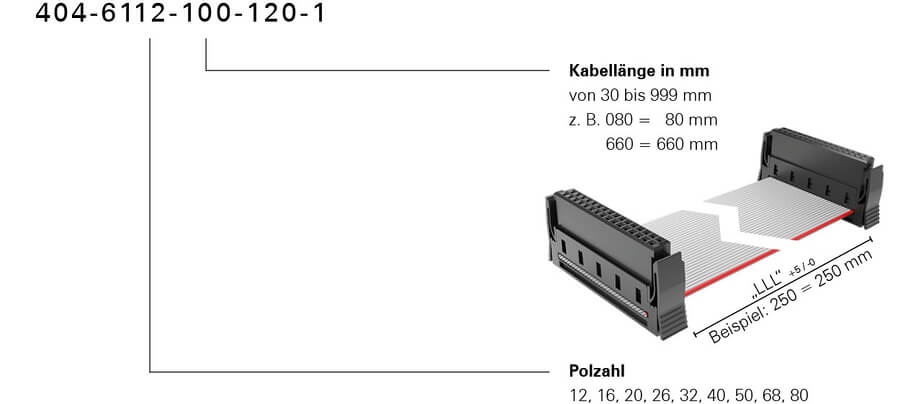

Megrendelés kódja
